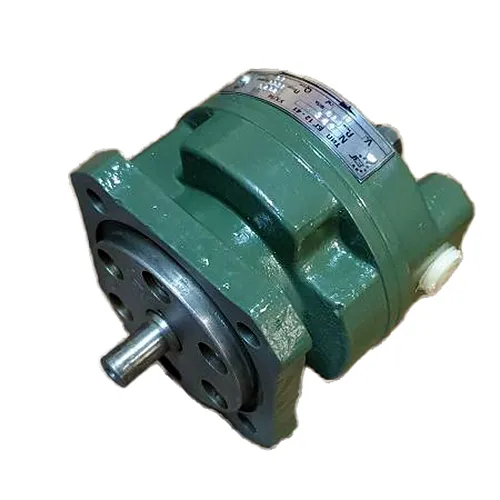

Насос БГ12-41 пластинчатый

Насос БГ12-41 пластинчатый



Цена:
9877,5 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Характеристики продукта
Диаметр, Дуhttps://sd-tehno.ru/adm/index.php?main=commonEdit&sub=0:0:0:0:0:0:0&_cat=1&rand=789&top=563&type=0&action=cancel
Расход10,5
Давление, Мпа10
Вес, кг3,6
Другие модели оборудования этой серии Цена, руб.
Насос БГ12-41, БГ12-42 пластинчатый нерегулируемый от 6585 руб.

Насос БГ12-4 1 пластинчатый

Общее описание

Насос пластинчатый БГ-12-41 принадлежит к категории специального гидрооборудования, задачей которого является подача в систему гидравлической жидкости с заданными параметрами потока и давления. Данное оборудование используется в качестве силовых агрегатов в системах обеспечения функционирования разнообразных производственных линий, станков, подъёмно-транспортного и строительного оборудования. Простой принцип действия гарантирует длительный безотказный срок службы агрегата.

Принцип действия, по которому функционирует гидронасос БГ-12-41 , заключается в последовательном «проталкивании» рабочей жидкости крыльчаткой колеса в рабочей камере насоса под воздействием внешнего вращательного движения, переданного силовым агрегатом. В случае, если объём рабочей камеры или положение оси крыльчатки является изменяемым, меняются и характеристики насоса.

 Принципы работы насоса серии БГ12-4

Положение деталей в конструкции насоса серии БГ12-4 соответствует "правому" вращения вала. При вращении вала с ротором, под действием центробежной силы и давления рабочей жидкости перемещаются в пазах ротора и пластины прижимаются к внутренней поверхности статора. При увеличении объема камеры между двумя пластинами происходит всасывание через окна на дисках и полости крышки. При уменьшении объема рабочая жидкость вытесняется через окна диска с шейкой и полость корпуса. При работе насоса пластинчатого серии БГ12-4 статор и диски прижимаются к крышке пружинами и давлением рабочей жидкости.
Насос пластинчатый однопоточный устанавливается в любом положении. Соединение вала насоса пластинчатого с приводным валом электродвигателя происходит через упругую муфту. Радиальное смещение осей валов - не более 0,1 мм, угловое смещение — не более 1°. Направление вращения вала насоса должно соответствовать стрелке на корпусе.
Для защиты насоса серии БГ12-4 и гидросистемы станка от перегрузок требуется отрегулировать предохранительный клапан на давление до 12,5 МПа, а расход клапана - не менее подачи насоса. Трубопроводы насоса не должны иметь резких перегибов, тщательно очищены от грязи и пыли, иметь надежное уплотнение в местах присоединения к насосу. Размеры трубопроводов и фильтров всасывающих необходимо выбирать из условий, что скорость масла не превышает 1,5 м/с, а давление на входе должно быть 0,12-0,08 МПа. Трубопроводы сливной и всасывающий не должны доходить до дна маслобака на три диаметра трубы. Концы труб должны быть срезаны под углом 45° и расположены на достаточном расстоянии друг от друга (не менее 250 мм). Количество масла в маслобаке не должно быть менее, чем двухминутная подача насоса. Необходимо следить, чтобы бак был закрыт и в него не могли попасть грязь и посторонние предметы. Внутри маслобака всасывающая линия насоса пластинчатого серии БГ12-4 должна быть отделена от сливной перегородки высотой 2/3 от рекомендуемого уровня масла. На всасывающей линии допускается устанавливать фильтр с индикатором загрязненности, но при условии, что значение давления на входе в пластинчатый насос не менее 0,08 МПа.



Технические характеристики насоса БГ12-41



Основные технические характеристики  Тип
  • Ном. давление на выходе из насоса, МПа: 10
  • Абсолютное давление на входе в насос, Мпа макс/мин: : 0,12/0,08
  • Номинальная подача, л/мин.: 10,5
  • Рабочий объём, см3, допускаемое откл. +/- 3%: 8
  • Частота вращения, мин.-1 ном/мамкс/мин : 1500/1600/600
  • Ном.мощность, КВт, допускаемое отклон. +/- 10%: 2,58
  • Коэффициент подачи, %, не менее: 88
  • КПД, %, не менее: 65
  • 90% ресурс, ч., не менее: 3750
  • Масса (однопоточного насоса/ двухпоточного), кг: 3,6/6,4
  • пластинчатые насосы типа БГ12-4
  • насосы двукратного действия с постоянным направлением потока
  • нерегулируемые
  • вид исполнения:однопоточные
  • соответствуют ТУ 2.053.1342-78



Структура условного обозначения насоса БГ 12-41

Х



БГ12-4





УХЛ



4









Категория размещения по ГОСТ 15150-69



Климатическое исполнение по ГОСТ 15150-69:

УХЛ - для районов с умеренным и холодным климатом;



Подача с противоположной стороны

1Б - 3,3 л/мин 3,2 см3

1А - 6,0 л/мин 3,2 см3

1 - 10,5 л/мин 8,0 см3

2 - 17,0 л/мин 12,5 см3

Направление вращения вала без обозначения - правое

Л - левое



Тип насоса



Подача со стороны привода

3 - 3,3 л/мин 3,2 см3

6 - 6,0 л/мин 5,0 см3

10 - 10,5 л/мин 8,0 см3

16 - 17,0 л/мин 12,5 см3

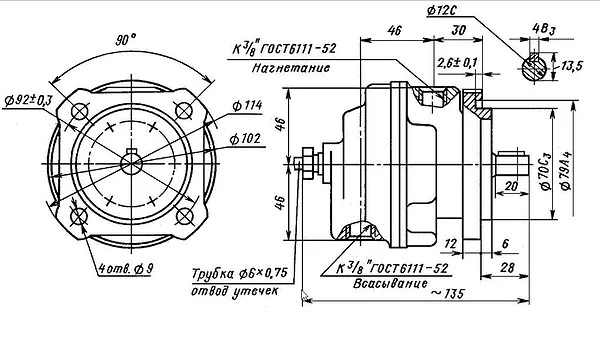

 Габаритные и присоединительные размеры
