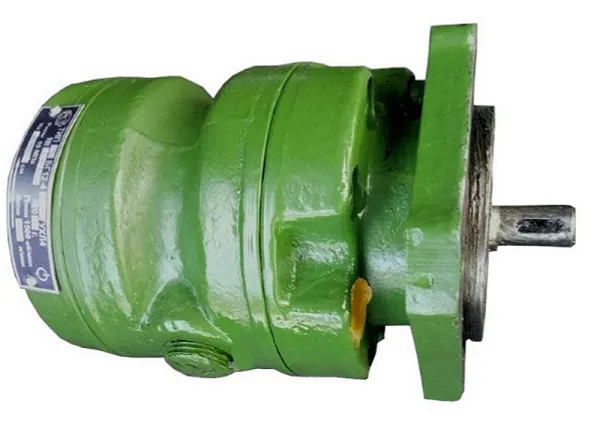

Насос пластинчатый 10БГ 12-41
|
Другие модели оборудования этой серии | Цена, руб. |
Насос БГ12-41, БГ12-42 пластинчатый нерегулируемый | от 6585 руб. |
Насос пластинчатый 10БГ 12-41
Общее описание
Насос 10БГ12-41 - двухпоточный пластинчатый масляный гидронасос двукратного действия.
Применяется для подачи нерегулируемого по величине и постоянного по направлению потока минерального масла в гидроприводы машин, станков и других механизмов двумя независимыми потоками.
Производительность первого насоса БГ со стороны привода - 6 литров в минуту, второго - 10,5 л/мин, давление - 10,5 Мпа.
Вес - 6,4 кг. Мощность двухпоточного насоса равна сумме мощностей 2-х однопоточных.
Соответствует ТУ 2.053.1342-78. Направление вращение - правое (по часовой стрелке со стороны привода).
Производитель - Елецкий завод Гидропривод. Варианты исполнения: однопоточный - лопастной БГ12-41, с подачей 6 л/мин - 6БГ12-41.
Часто входят в комплект аксиально-поршневых и радиально-поршневых насосов. Могут применяться автономно в составе маслостанций.
Технические характеристики насоса 10БГ 12-41
Технические характеристики насоса | 10БГ12-41 | |
Рабочий объем, см | 8 | |
Номинальная подача, л/мин |
10,5/10,5 |
|
Коэффициент подачи | 88 | |
Давление на выходе, МПа |
10 |
|
Давление на входе, Мпа |
минимальное |
0,08 |
максимальное | 0,12 | |
Частота вращения, об/мин |
Номинальная |
600 |
Минимальная |
1500 |
|
максимальная |
1600 |
|
Номинальная мощность, кВт | 5,2 | |
КПД, % | 65 | |
Масса, кг | 6,4 |
Параметры эксплуатации |
Насос 10БГ12-41 |
|
Категория размещения |
4 |
|
Климатическое исполнение |
УХЛ |
|
Направление вращения
|
правое |
|
Габарит |
1 |
|
Уровень шума, дБА |
≤72 |
|
Гарантия, мес. |
12 |
|
t масла, °С |
Минимальная |
+10 |
Максимальная |
+50 |
|
t окружающей среды, °С |
Минимальная |
0 |
Максимальная |
50 |
|
Вязкость масла, min-max, сСт |
17-213 |
Структура условного обозначения насоса 10БГ 12-41А
Х |
|
БГ12-4 |
|
1Б |
|
УХЛ |
|
4 |
|
|
|
|
Категория размещения по ГОСТ 15150-69 |
||||
|
||||||||
Климатическое исполнение по ГОСТ 15150-69: УХЛ - для районов с умеренным и холодным климатом; |
||||||||
|
||||||||
Подача с противоположной стороны 1Б - 3,3 л/мин 3,2 см3 1А - 6,0 л/мин 3,2 см3 1 - 10,5 л/мин 8,0 см3 2 - 17,0 л/мин 12,5 см3 Направление вращения вала без обозначения - правое Л - левое |
||||||||
|
||||||||
Тип насоса |
||||||||
|
||||||||
Подача со стороны привода 3 - 3,3 л/мин 3,2 см3 6 - 6,0 л/мин 5,0 см3 10 - 10,5 л/мин 8,0 см3 16 - 17,0 л/мин 12,5 см3 |
Габаритные и присоединительные размеры
