Код ТН ВЭД 8413 60 310 0
Технические характеристики насосов кулачковых С23, БС23, С13
| Тип насоса | Вид крепления | Конструкция плунжера |
| С23-31 | на кронштейне | без ролика |
| С23-32 | ||
| С23-33 | ||
| С23-34 | ||
| IIC23-33 | с роликом | |
| IIC23-34 | ||
| БС23-31 | на лапах | без ролика |
| БС23-32 | ||
| БС23-33 | ||
| БС23-34 | ||
| IIБС23-33 | с роликом | |
| IIБС23-34 |
| Типоразмеры насосов | Диаметр плунж. мм | Ном. произв.за один ход плунжера | Число двойных ходов плунжера | Ном. мощность, кВт | Масса, кг | |
| минимальное | номинальное | |||||
| С23-31 | 8 | 0,4 | 10 | 500 | 0,0076 | 0,6 |
| С23-32 | 12 | 1 | 0,019 | |||
| С23-33 | 18 | 2,5 | 0,048 | 1,2 | ||
| С23-34 | 25 | 5 | 0,096 | |||
| IIC23-33 | 18 | 2,5 | 0,048 | |||
| IIC23-34 | 25 | 5 | 0,096 | |||
| БС23-31 | 8 | 0,4 | 0,0076 | 0,6 | ||
| БС23-32 | 12 | 1 | 0,019 | |||
| БС23-33 | 18 | 2,5 | 0,048 | 1,2 | ||
| БС23-34 | 25 | 5 | 0,096 | |||
| ИБС23-33 | 18 | 2,5 | 0,048 | |||
| ПБС23-34 | 25 | 5 | 0,096 |
|||
Насосы кулачковые (для перекачивания вязких жидкостей и жидкостей с включениями), описание и назначение
Насосы смазочные с механическим приводом С23М предназначены для нагнетания отфильтрованных смазочных материалов в смазочные системы оборудования
Насосы С23М обеспечивают подачу пластичного смазочного материала с числом пенетрации не ниже 290 и жидкого смазочного материала, кинематическая вязкостью не ниже 10 mm2/s к узлам трения машин. Пределы температур смазочного материала, от 1 до 500 °С. Класс чистоты минеральных масел не ниже 14.
Для обеспечения чистоты минеральных масел и тонкости фильтрации пластичного смазочного материала рекомендуется применение фильтров с номинальной тонкостью фильтрации не более 25 μm для минеральных масел и не более 100 μm для пластичного смазочного материала.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов, паров в концентрациях, снижающих параметры насосов в недопустимых пределах. Температура окружающей среды от 1 до 40 °С, относительная влажность не более 80 % при температуре 25 °С.
Климатическое исполнение и категория размещения изделий, предназначенных для стран с умеренным климатом, – УХЛ 4, для стран с тропическим климатом - О4.1.

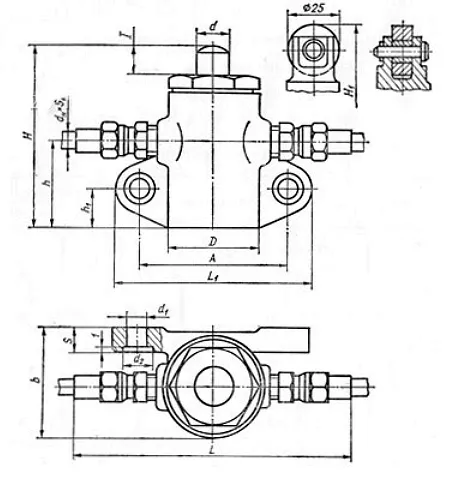

Габаритные и присоединительные размеры насосов кулачковых С23, БС23
Таблица габаритных размеров
| Тип насоса | d | L | LI | H | H1 | h | h1 | b | A | D | d1 | d2 | dHxS1 | S |
| С23-31 | 8 | 115 | 78 | 80 | - | 38 | 15 | 35 | 56 | 32 | 9 | 14 | 10x1 | 10 |
| С23-32 | 12 | 115 | 78 | 80 | - | 38 | 15 | 35 | 56 | 32 | 9 | 14 | 10x1 | 10 |
| С23-33 | 18 | 145 | 100 | 90 | - | 45 | 20 | 55 | 76 | 48 | 11 | 17 | 14x1 | 12 |
| С23-34 | 25 | 145 | 100 | 90 | - | 45 | 20 | 55 | 76 | 48 | 11 | 17 | 14x1 | 12 |
| IIC23-33 | 18 | 145 | 100 | - | 118 | 45 | 20 | 55 | 76 | 48 | 11 | 17 | 14x1 | 12 |

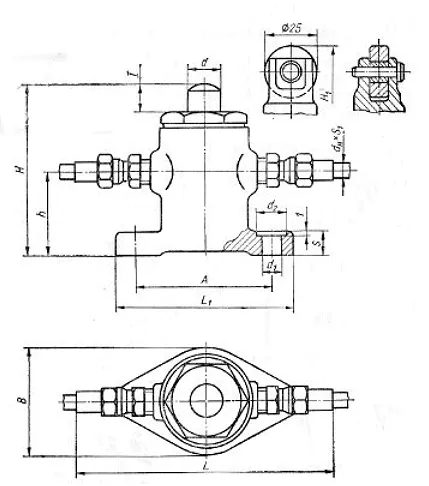

Таблица габаритных размеров
| Тип насоса | d | L | LI | H | H1 | h | b | A | d1 | d2 | dHxS1 | S |
| БС23-31 | 8 | 115 | 78 | 80 | - | 38 | 35 | 56 | 9 | 14 | 10x1 | 10 |
| БС23-32 | 12 | 115 | 79 | 80 | - | 38 | 35 | 56 | 9 | 14 | 10x1 | 10 |
| БС23-33 | 18 | 145 | 100 | 90 | - | 45 | 55 | 76 | 11 | 17 | 14x1 | 12 |
| БС23-34 | 25 | 145 | 100 | 90 | - | 45 | 55 | 76 | 11 | 17 | 14x1 | 12 |
| IIБС23-33 | 18 | 145 | 100 | - | 118 | 45 | 55 | 76 | 11 | 17 | 14x1 | 12 |
Технические характериситики насосов смазочных 11, 21. 31, 32, 41, 42 ГОСТ 22918-78
|
Номинальное давление, MPa |
1,6 |
|
Коэффициент подачи, не менее |
0,78 |
|
Частота двойных ходов поршня, мин-¹ номинальная максимальная минимальная |
480 800 10 |

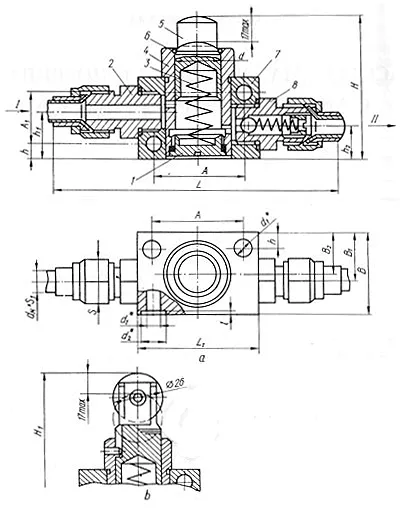

Габаритные и присоединительные размеры насосов кулачковых 11, 21. 31, 32, 41, 42 ГОСТ 22918-78
А – с поршнем без ролика; b – с поршнем с роликом; 1 – пробка; 2 – штуцер; 3 – пружина; 4 – втулка; 5 – поршень; 6 – кольцо запорное; 7 – корпус; 8 – клапан нагнетающий; I – вход; II – выход; *2 отв.
Таблица размеров
|
Исполнение насоса |
Размеры, мм |
|||||||
|
A |
A1 |
B |
B1 |
B2 |
H |
H1 |
h |
|
|
не более |
||||||||
|
Насос 11 |
32±0,3 |
22±0,3 |
36 |
21 |
31 |
64 |
- |
7 |
|
Насос 21 |
||||||||
|
Насос 31 |
48±0,3 |
28±0,3 |
46 |
26 |
23 |
78 |
- |
8,5 |
|
Насос 32 |
- |
105 |
||||||
|
Насос 41 |
78 |
- |
||||||
|
Насос 42 |
- |
105 |
||||||
|
Исполнение насоса |
размер, мм |
|||||||||
|
h1 |
h2 |
L |
L1 |
l |
d |
d1 |
d2 |
dнхS1 |
S |
|
|
не более |
||||||||||
|
11 |
20 |
16 |
115 |
46 |
7 |
8 |
6,6 |
11 |
10х1 |
19 |
|
21 |
12 |
|||||||||
|
31 |
26 |
19 |
155 |
65 |
9 |
18 |
9 |
14 |
14х1 |
24 |
|
32 |
||||||||||
|
41 |
25 |
|||||||||
|
42 |
||||||||||
|
Габарит насоса |
Исполн. поршня |
Обозначения завода |
Подаваемы объем, см³ |
Рабочий объем, см³ |
Масса, кг не более |
|
1 2 |
1* 2* |
С23М.00.000 С23М.00.000-01 |
0,4 1,0 |
0,5 1,25 |
0,4 |
|
3 |
1* 2** |
С23М.00.000-02 С23М.00.000-04 |
2,5 |
3,2 |
0,9 |
|
4 |
1* 2** |
С23М.00.000-03 С23М.00.000-05 |
5,0 |
6,3 |
