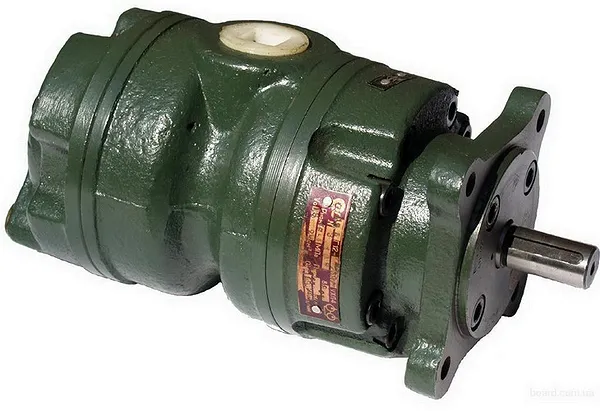

Насос пластинчатый 5БГ12-21М

Описание и назначение

🔧 Насос пластинчатый 5БГ12-21М — двухпоточное гидравлическое устройство габарита 1+1 с нерегулируемой подачей. Предназначен для создания постоянного потока минерального масла в гидросистемах промышленного оборудования, станков и прессов. Обеспечивает стабильную работу при давлении до 12,5 МПа благодаря двукратному действию лопастей. Ключевое преимущество — компактность при высокой производительности: первый контур (со стороны, противоположной приводу) выдает 5,4 л/мин, второй (со стороны привода) — 9 л/мин.

Вес, габариты и нормативные документы

⚖️ Масса насоса пластинчатого 5БГ12-21М составляет 16 кг. Габаритные размеры — 290×250×180 мм. Соответствует ГОСТ 17398-72 и классу размещения категории 4. Код ТН ВЭД: 8413.60.000. Климатическое исполнение — УХЛ (умеренно-холодный), что гарантирует работоспособность при температуре окружающей среды от 0 до +50°C.

«Насос пластинчатый 5БГ12-21М — сердце гидравлической системы: безупречная работа даже в условиях максимальной нагрузки»

Технические характеристики

Принцип работы и температурный режим

⚙️ Насос пластинчатый 5БГ12-21М функционирует за счет вращения ротора с лопастями в статоре. При вращении (номинальная частота 1500 об/мин) пластины создают камеру переменного объема, обеспечивая всасывание и нагнетание масла. Диапазон рабочих температур масла: от +10°C до +50°C. При превышении +50°C снижается вязкость рабочей жидкости, что увеличивает износ деталей. Минимальная температура окружающей среды — 0°C, максимальная — +50°C.

Срок службы и надежность

🛡️ Ресурс насоса пластинчатого 5БГ12-21М составляет 5000 часов при соблюдении условий эксплуатации. Ключевые факторы долговечности: использование масла с вязкостью 17-213 сСт, чистота гидросистемы и регулярная замена фильтров. Гарантийный срок — 12 месяцев с момента ввода в эксплуатацию. При правильной эксплуатации срок службы может превысить 7000 часов.

Область применения

🏭 Насос 5БГ12-21М устанавливается в: гидравлических прессах, станках для металлообработки, промышленных экструдерах, системах подачи смазки, конвейерах и упаковочном оборудовании. Широко применяется в металлургии, машиностроении и деревообрабатывающей промышленности. Подходит для систем с двухконтурной гидравликой благодаря конструкции габарита 1+1.

Аналоги устройства

🔄 Современной заменой насоса пластинчатого 5БГ12-21М является НпЛ 5-8/16. Также совместимы модели БГ12-21М (однопоточный вариант) и 5БГ14-21М. При выборе аналога учитывайте: рабочее давление (12,5 МПа), подачу (5,4/9 л/мин) и габаритные размеры (290×250×180 мм). Рекомендуем консультацию инженера перед заменой.

Ремкомплект и быстроизнашиваемые детали

🛠️ Для насоса 5БГ12-21М доступен фирменный ремкомплект ГИДРОМАШ, включающий: пластины (лопасти), уплотнительные кольца, распределительные пластины и подшипники. Быстроизнашиваемые элементы: лопасти (ресурс 3000-4000 ч), уплотнения вала (2000-3000 ч), подшипники (4000-5000 ч). Рекомендуем проводить профилактическую замену каждые 2000 часов работы.

Расшифровка условного обозначения

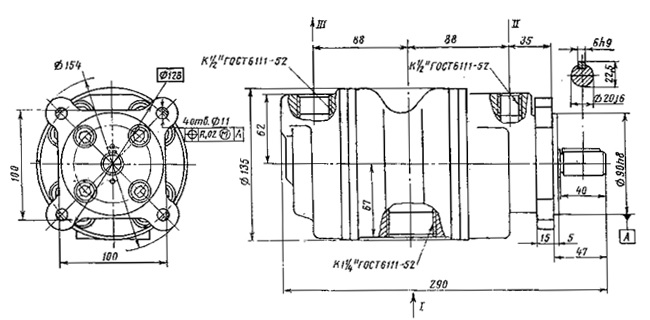

Габаритные и присоединительные размеры

Примеры заказов

📦 Типовые заказы: 4 шт. насоса пластинчатого 5БГ12-21М для линии прессов в Екатеринбурге (сборка — 3 рабочих дня); 4 шт. для металлургического комплекса в Новосибирске (с сертификатами TR ТС); 4 шт. с левым вращением для предприятия в Казани (изготовление под спецзаказ — 10 дней).

Часто задаваемые вопросы

❓ Можно ли использовать насос 5БГ12-21М при температуре масла ниже +10°C?
Нет, минимальная температура масла — +10°C. При более низких температурах возрастает вязкость, что приводит к кавитации и повреждению лопастей.

❓ Каков уровень шума насоса пластинчатого 5БГ12-21М?
Уровень шума составляет 82 дБА при номинальных режимах работы (1500 об/мин, 12,5 МПа). Соответствует требованиям ГОСТ 12.1.003-83.

❓ Есть ли в наличии левое вращение у модели 5БГ12-21М?
Стандартное исполнение — правое вращение. Левое вращение доступно под спецзаказ с увеличением срока изготовления на 7 дней.

❓ Как часто нужно менять масло в системе с насосом 5БГ12-21М?
Рекомендуемый интервал замены — каждые 1000 часов работы или при падении вязкости ниже 17 сСт. Контролируйте чистоту через каждые 500 часов.

❓ Совместим ли 5БГ12-21М с биоразлагаемыми маслами?
Да, при условии вязкости в диапазоне 17-213 сСт. Убедитесь, что уплотнения стойки к составу масла (рекомендуем консультацию).

❓ Почему в аналогах указан НпЛ 5-8/16 вместо 5БГ12-21М?
НпЛ 5-8/16 — современная замена с улучшенными характеристиками: сниженный уровень шума (78 дБА) и увеличенный ресурс (6000 ч). Габаритные размеры и присоединительные размеры идентичны.

Преимущества ГИДРОМАШ

🚚 Насос пластинчатый 5БГ12-21М от производителя ГИДРОМАШ — гарантия качества и надежности. Все изделия проходят 100% тестирование под нагрузкой. Доставляем по РФ и СНГ: Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, Минск, Алматы, Бишкек. Срок отгрузки — 1-3 дня. Гарантия возврата средств при несоответствии техническим условиям. Оформите заказ на сайте sd-tehno.ru или по телефону — получите консультацию инженера бесплатно!
