| Расход | 25,5 |
| Давление, Мпа | 12,5 |
| Мощность, кВт / обороты | 6,94 / 1500 · АИР 132S4 |
| Вес, кг | 9,5 |

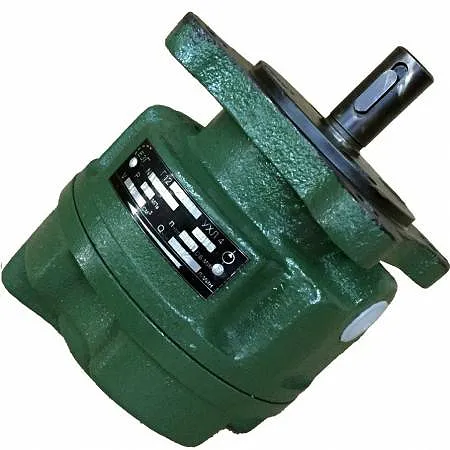

Насос пластинчатый БГ12-23АМ — пластинчатый насос серии БГ12-2М на номинальное давление 12,5 МПа для подачи рабочей жидкости в гидросистемы металлорежущих станков и других машин; поток постоянен по величине и направлению. Паспортные параметры — давление 12,5 МПа, частота вращения 1500 об/мин, масса 9,2 кг. На странице — паспортные данные, пересчёт подачи на другие обороты, подбор двигателя, требования к рабочей жидкости, монтаж и возможные неисправности именно этого исполнения.
| Параметр | Значение |
|---|---|
| Модель | БГ12-23АМ |
| Рабочий объём, см³ | 20 |
| Номинальная подача, л/мин | 25,5 |
| Номинальное давление на выходе, МПа | 12,5 |
| Номинальная частота вращения, об/мин | 1500 |
| Частота вращения (макс. / мин.), об/мин | 1800 / 1200 |
| Номинальная мощность, кВт | 6,94 |
| Коэффициент подачи, %, не менее | 85 |
| КПД, %, не менее | 75 |
| Масса, кг, не более | 9,2 |
| Климатическое исполнение | УХЛ, категория размещения 4 |
В обозначении БГ12-23АМ: «БГ12-2» — пластинчатый насос на рабочее давление до 12,5 МПа, «М» — модернизированное исполнение, цифра после «2» и буква «А» определяют типоразмер по подаче (1А — 5,4 л/мин, 5А — 110,4 л/мин). Правое направление вращения указывают без обозначения, левое — буквой «Л». В заказе нужно указать типоразмер, направление вращения, климатическое исполнение и категорию размещения.
Номинальная подача Насос пластинчатый БГ12-23АМ — 25,5 л/мин при 1500 об/мин. При другой частоте вращения подачу пересчитывают пропорционально оборотам (методом, указанным в паспорте по ГОСТ 14658-86): на минимальных 1200 об/мин получится около 20,4 л/мин, на максимальных 1800 об/мин — около 30,6 л/мин. Если вязкость масла ниже расчётной, утечки растут и подача снижается; при большей вязкости — наоборот, но растёт разрежение на входе. Коэффициент подачи по паспорту — не менее 85 %.
Номинальное давление на выходе — 12,5 МПа (125 бар, около 127 кгс/см²). Давление на входе в насос (абсолютное) — от 0,08 до 0,12 МПа. Гидравлическая мощность потока при номинальных параметрах N = p·Q/600 ≈ 5,31 кВт. Номинальная (потребляемая) мощность по паспорту — 6,94 кВт; разница с гидравлической мощностью — потери в насосе (КПД не менее 75 %).
Номинальная частота вращения Насос пластинчатый БГ12-23АМ — 1500 об/мин, поэтому его соединяют с четырёхполюсным двигателем на 1500 об/мин напрямую или через передачу. По мощности и синхронным оборотам ориентир — двигатель АИР 132S4 (7,5 кВт). Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку выше номинальной; насос и двигатель соединяют так, чтобы валы были строго соосны.
Насос пластинчатый БГ12-23АМ рассчитан на минеральные масла кинематической вязкостью 17–213 мм²/с при температуре масла 10–50 °C; класс чистоты не грубее 12 по ГОСТ 17216-71, номинальная тонкость фильтрации 25 мкм. Масло, сливаемое из системы в бак и поступающее затем во всасывающую линию, должно быть свободно от нерастворённого воздуха: сливной отсек бака удобно отделить перегородкой.
В корпусе вращается ротор с радиальными пазами, в которых скользят пластины; центробежная сила и давление масла прижимают их к внутренней поверхности статора. Камеры между пластинами на стороне всасывания растут и заполняются маслом, на стороне нагнетания уменьшаются и вытесняют масло в линию.
Всасывающий и сливной трубопроводы погружают в масло так, чтобы не возникали воронки, через которые в систему попадает воздух; конец всасывающей трубы рекомендуется срезать под углом 45°. Перед пуском проверьте направление вращения вала по стрелке на корпусе насоса: неверное направление приводит к тому, что насос не нагнетает масло. Валы насоса и двигателя сцентрируйте. Давление на входе в насос не должно выходить за паспортные пределы.
| Проявление | Вероятная причина | Способ устранения |
|---|---|---|
| Насос не нагнетает масло | Неправильное направление вращения вала; низкий уровень масла в баке; засорение всасывающей трубы | Изменить направление вращения; долить масло; прочистить трубу |
| Насос нагнетает масло, но не развивает давления | Неисправен предохранительный клапан; утечки в узлах гидросистемы | Отрегулировать или промыть клапан; устранить утечки |
| Повышенный шум, толчки | Попадание воздуха через соединения всасывающей линии или манжету; несоосность валов; пузырьки воздуха в масле | Подтянуть соединения; сцентрировать валы; проверить уровень масла |
| Наружные утечки | Износ или повреждение уплотнений, манжеты вала | Заменить уплотнение или манжету |
В комплект входят насос в сборе и документы: руководство по эксплуатации (допускается один экземпляр на партию насосов, отправляемых в один адрес), свидетельство о приёмке, свидетельство о консервации и упаковке. Чертежи деталей поставляются по требованию потребителя за отдельную плату.
Типичная ошибка при выборе — подбирать БГ12-23АМ только по названию, не сверив подачу 25,5 л/мин на реальных оборотах привода и номинальное давление 12,5 МПа. Вторая ошибка — настройка предохранительного клапана выше номинального давления: насос выдержит недолго, а двигатель будет перегружен.
Ближайшие по подаче исполнения этого типа:
Номинальная подача 25,5 л/мин при 1500 об/мин.
Номинальное давление на выходе — 12,5 МПа (125 бар). Предохранительный клапан настраивают не выше этого значения.
По мощности и частоте вращения — АИР 132S4 (7,5 кВт, 1500 об/мин).
Минеральное масло вязкостью 17–213 мм²/с при температуре 10–50 °C; рекомендованы масла ИГП-38 и ВНИИ НП-403 с тонкостью фильтрации 25 мкм.
