| Расход | 110,4 |
| Давление, Мпа | 12,5 |
| Мощность, кВт / обороты | 31,07 / 1500 · АИР 200M4 |
| Вес, кг | 32 |

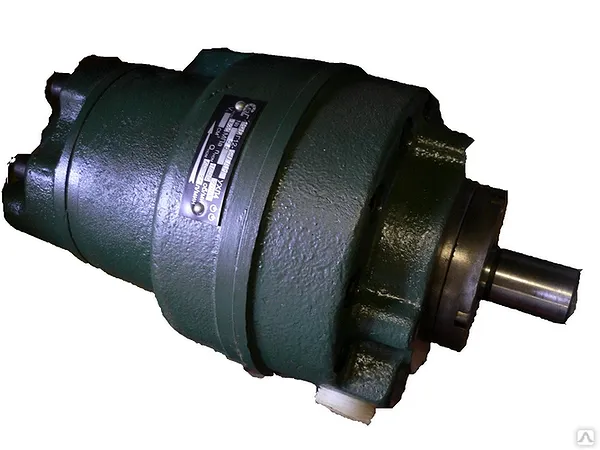

Насос пластинчатый 12БГ12-25АМ — пластинчатый насос серии БГ12-2М на номинальное давление 12,5 МПа для подачи рабочей жидкости в гидросистемы металлорежущих станков и других машин; поток постоянен по величине и направлению. Паспортные параметры — давление 12,5 МПа, частота вращения 1500 об/мин, масса 32 кг. На странице — паспортные данные, пересчёт подачи на другие обороты, подбор двигателя, требования к рабочей жидкости, монтаж и возможные неисправности именно этого исполнения.
| Параметр | Значение |
|---|---|
| Модель | 12БГ12-25АМ |
| Исполнение | двухпоточный насос: два независимых потока |
| Рабочий объём, см³ | 80 + 12,5 |
| Номинальная подача, л/мин (поток 1 + поток 2) | 110,4 + 14,6 |
| Номинальное давление на выходе, МПа | 12,5 |
| Номинальная частота вращения, об/мин | 1500 |
| Частота вращения (макс. / мин.), об/мин | 1500 / 1500 |
| Номинальная мощность, кВт | 31,07 |
| Коэффициент подачи, %, не менее | 92 |
| КПД, %, не менее | 85 |
| Масса, кг, не более | 32 |
| Климатическое исполнение | УХЛ, категория размещения 4 |
В обозначении 12БГ12-25АМ: «БГ12-2» — пластинчатый насос на рабочее давление до 12,5 МПа, «М» — модернизированное исполнение, цифра после «2» и буква «А» определяют типоразмер по подаче (1А — 5,4 л/мин, 5А — 110,4 л/мин). Число перед «БГ12» — условное обозначение подачи второго потока двухпоточного насоса; здесь потоки: 110,4 и 14,6 л/мин. Правое направление вращения указывают без обозначения, левое — буквой «Л». В заказе нужно указать типоразмер, направление вращения, климатическое исполнение и категорию размещения.
Номинальные подачи потоков двухпоточного насоса Насос пластинчатый 12БГ12-25АМ — 110,4 и 14,6 л/мин при 1500 об/мин, суммарно 125 л/мин. Каждый поток работает независимо и подаёт масло в свою магистраль. При другой частоте вращения подача пересчитывается пропорционально: на 1500 об/мин ориентировочно 110,4 и 14,6 л/мин, на 1500 об/мин — 110,4 и 14,6 л/мин. Коэффициент подачи по паспорту — не менее 92 %.
Номинальное давление на выходе — 12,5 МПа (125 бар, около 127 кгс/см²). Давление на входе в насос (абсолютное) — от 0,08 до 0,12 МПа. Гидравлическая мощность потока при номинальных параметрах N = p·Q/600 ≈ 26,04 кВт. Номинальная (потребляемая) мощность по паспорту — 31,07 кВт; разница с гидравлической мощностью — потери в насосе (КПД не менее 85 %).
Номинальная частота вращения Насос пластинчатый 12БГ12-25АМ — 1500 об/мин, поэтому его соединяют с четырёхполюсным двигателем на 1500 об/мин напрямую или через передачу. По мощности и синхронным оборотам ориентир — двигатель АИР 200M4 (37 кВт). Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку выше номинальной; насос и двигатель соединяют так, чтобы валы были строго соосны.
Насос пластинчатый 12БГ12-25АМ рассчитан на минеральные масла кинематической вязкостью 17–213 мм²/с при температуре масла 10–50 °C; класс чистоты не грубее 12 по ГОСТ 17216-71, номинальная тонкость фильтрации 25 мкм. Масло, сливаемое из системы в бак и поступающее затем во всасывающую линию, должно быть свободно от нерастворённого воздуха: сливной отсек бака удобно отделить перегородкой.
В корпусе вращается ротор с радиальными пазами, в которых скользят пластины; центробежная сила и давление масла прижимают их к внутренней поверхности статора. Камеры между пластинами на стороне всасывания растут и заполняются маслом, на стороне нагнетания уменьшаются и вытесняют масло в линию. В двухпоточном исполнении в одном корпусе работают две независимые насосные секции с отдельными всасывающими и напорными каналами.
Всасывающую линию делают короткой и герметичной; её конец погружают в масло достаточно глубоко и срезают под углом 45°, чтобы не подсасывать воздух. Перед пуском проверьте направление вращения вала по стрелке на корпусе насоса: неверное направление приводит к тому, что насос не нагнетает масло. Валы насоса и двигателя сцентрируйте. Давление на входе в насос не должно выходить за паспортные пределы.
| Проявление | Вероятная причина | Способ устранения |
|---|---|---|
| Насос не нагнетает масло | Неправильное направление вращения вала; низкий уровень масла в баке; засорение всасывающей трубы | Изменить направление вращения; долить масло; прочистить трубу |
| Насос нагнетает масло, но не развивает давления | Неисправен предохранительный клапан; утечки в узлах гидросистемы | Отрегулировать или промыть клапан; устранить утечки |
| Повышенный шум, толчки | Попадание воздуха через соединения всасывающей линии или манжету; несоосность валов; пузырьки воздуха в масле | Подтянуть соединения; сцентрировать валы; проверить уровень масла |
| Наружные утечки | Износ или повреждение уплотнений, манжеты вала | Заменить уплотнение или манжету |
В комплект входят насос в сборе и документы: руководство по эксплуатации (допускается один экземпляр на партию насосов, отправляемых в один адрес), свидетельство о приёмке, свидетельство о консервации и упаковке. Чертежи деталей поставляются по требованию потребителя за отдельную плату.
Типичная ошибка при выборе — подбирать 12БГ12-25АМ только по названию, не сверив подачу 110,4 л/мин на реальных оборотах привода и номинальное давление 12,5 МПа. Ещё одна ошибка — недостаточная фильтрация масла: абразив быстро изнашивает пластины и статор.
Ближайшие по подаче исполнения этого типа:
Номинальная подача 110,4 л/мин при 1500 об/мин; второй поток — 14,6 л/мин.
Номинальное давление на выходе — 12,5 МПа (125 бар). Предохранительный клапан настраивают не выше этого значения.
По мощности и частоте вращения — АИР 200M4 (37 кВт, 1500 об/мин).
Минеральное масло вязкостью 17–213 мм²/с при температуре 10–50 °C; рекомендованы масла ИГП-38 и ВНИИ НП-403 с тонкостью фильтрации 25 мкм.
Чтобы заказать Насос пластинчатый 12БГ12-25АМ, оставьте заявку: цена и срок поставки подтверждаются менеджером, доставка — по России и СНГ. Другие пластинчатые насосы этого типа — в разделе Насосы БГ12-2 пластинчатые нерегулируемые (БГ12-21, БГ12-22, БГ12-23, БГ12-24); общий каталог — гидравлика.
