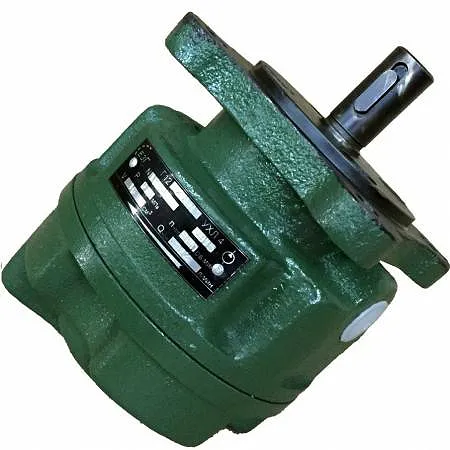

Насос пластинчатый 5БГ12-24АМ

Насос пластинчатый 5БГ12-24АМ – это двухпоточный, нерегулируемый гидравлический насос габарита 2+1, предназначенный для создания постоянного по направлению потока минеральных масел в гидросистемах промышленного оборудования. Обеспечивает надежное давление до 12,5 МПа и отличается высокой производительностью.

Описание и назначение

Пластинчатый насос 5БГ12-24АМ является ключевым элементом гидравлических контуров различных машин и станков. Основное его назначение – преобразование механической энергии вращения вала привода в энергию потока рабочей жидкости, создавая необходимое рабочее давление. Этот пластинчатый насос активно используется в системах, где требуется стабильная подача масла под высоким давлением для привода гидроцилиндров, гидромоторов и других исполнительных механизмов.

Отличительной особенностью модели 5БГ12-24АМ является двухпоточная конструкция. Она объединяет в одном корпусе два отдельных пластинчатых насоса: основной с высокой производительностью до 56 литров в минуту и вспомогательный с подачей 5,4 л/мин. Такой пластинчатый насос часто применяется для раздельного питания разных контуров или для работы в качестве сдвоенного насоса в сложных гидросистемах с различными требованиями к расходу. Благодаря принципу работы пластинчатых насосов, данный агрегат обеспечивает плавную, практически пульсационную подачу жидкости, что положительно сказывается на долговечности всей системы.

Ключевые технические особенности, которые делают пластинчатый насос 5БГ12-24АМ востребованным, включают высокое номинальное давление в 12,5 МПа (с предельным до 14 МПа), широкий диапазон рабочих частот вращения от 1200 до 1800 об/мин и возможность работы с минеральными маслами различной вязкости. Герметичность и надежность конструкции обеспечивают долгий срок службы в условиях постоянных нагрузок.

Вес, габариты, код ТН ВЭД, ГОСТ

Как котёл без хорошего насоса

Спросите любого гидравлика, что будет с системой, если отказал пластинчатый насос? Ответ будет прост: «Как котёл без насоса – шума много, а толку ноль». Пластинчатый насос 5БГ12-24АМ – это то самое сердце системы, которое обеспечивает циркуляцию «крови» – масла. Без него вся мощная механика превращается в неподвижную статую.

Технические характеристики

Принцип работы

Принцип действия пластинчатого насоса 5БГ12-24АМ основан на изменении объема рабочих камер, образованных ротором, статором (стаканом) и выдвижными пластинами. Вращающийся ротор смещен относительно центра окружности статора. Пластины, установленные в пазах ротора, под действием центробежной силы и давления жидкости прижимаются к внутренней поверхности статора, создавая замкнутые камеры. При вращении объем камеры между двумя соседними пластинами увеличивается (фаза всасывания), затем уменьшается (фаза нагнетания), вытесняя жидкость под давлением в напорную магистраль.

В двухпоточном исполнении, таком как пластинчатый насос 5БГ12-24АМ, в общем корпусе размещены два независимых комплекта ротор-статор-пластины, работающие с общим приводным валом. Это позволяет получать два раздельных потока жидкости с разными параметрами производительности, что делает этот пластинчатый насос универсальным для сложных систем. Давление в каждом контуре зависит от нагрузки в соответствующей гидролинии.

Критически важным для корректной работы и долгого ресурса пластинчатого насоса является поддержание чистоты рабочей жидкости, обеспечение требуемого давления на входе (во избежание кавитации) и соблюдение температурного режима. Недостаточное давление на всасывании или перегрев масла могут привести к повышенному износу пластин и статора.

Не экономьте на масле

Типичная ошибка при эксплуатации – использование неподходящего или загрязненного масла. Пластинчатый насос 5БГ12-24АМ, как и любой другой точный механизм, требователен к качеству рабочей среды. Грязь и абразивные частицы – главные враги пластин и дорожек статора. Установите фильтр тонкой очистки на линии всасывания и своевременно меняйте масло согласно регламенту. Этот простой лайфхак сэкономит вам деньги на дорогостоящем ремонте.

Температурный режим и срок службы

Температурный диапазон эксплуатации пластинчатого насоса 5БГ12-24АМ строго нормирован: масло должно иметь температуру от +10°C до +50°C, а окружающая среда – от 0°C до +50°C. Работа «на холодном» масле высокой вязкости создает перегрузку на привод и может вызвать кавитацию на всасывании, что губительно для подшипников и пластин. Перегрев выше +50°C приводит к снижению вязкости масла, ухудшению смазки трущихся пар и потере герметичности, а также к термической деградации самого масла и уплотнений.

Срок службы пластинчатого насоса напрямую зависит от соблюдения этих условий, а также от чистоты рабочей жидкости и стабильности давления в системе. Заявленный ресурс в 5000 часов до снижения производительности на 10% достижим при работе в номинальном режиме с качественным маслом соответствующей вязкости. В реальных условиях, при должном обслуживании и фильтрации масла, пластинчатый насос 5БГ12-24АМ может проработать значительно дольше. Своевременная замена быстроизнашиваемых элементов (пластин, уплотнений) позволяет восстанавливать исходные параметры и продлевать жизнь агрегата на многие годы.

Область применения

Пластинчатый насос 5БГ12-24АМ находит применение в самых разных отраслях промышленности благодаря своей надежности и стабильным характеристикам.

В машиностроении и металлообработке он используется для питания гидроприводов станков (токарных, фрезерных, шлифовальных), прессов и гильотинных ножниц. В автомобильной промышленности этот пластинчатый насос может быть частью испытательных стендов и литейного оборудования. Горнодобывающая промышленность применяет его в гидросистемах буровых установок, проходческих комбайнов и конвейеров. В нефтегазовой отрасли насос используется на технологических установках и в системах управления задвижками. Химическая промышленность, текстильная промышленность и деревообработка используют его для приводов смесителей, каландров, сушилок и прессов. В строительстве он питает гидросистемы экскаваторов, кранов и бетононасосов. Даже в сфере ЖКХ подобные насосы могут использоваться в системах управления заслонками и затворами на крупных инженерных объектах. Двухпоточность пластинчатого насоса 5БГ12-24АМ особенно ценна там, где от одного привода требуется запитать два независимых контура с разным расходом.

Современные технологии

Пластинчатый насос 5БГ12-24АМ, несмотря на классическую конструкцию, легко интегрируется в современные автоматизированные системы. Его стабильные параметры давления и расхода делают его совместимым с ПЛК (программируемыми логическими контроллерами) для точного управления гидроциклами. Датчики давления и расхода, подключенные к насосу, позволяют вести постоянный мониторинг состояния системы в рамках концепции Industry 4.0 и IoT. Полученные данные могут использоваться для предиктивной аналитики – прогноза износа пластин и планирования регламентных работ, что минимизирует внезапные простои.

Обслуживание и ремонт

Для продления срока службы пластинчатого насоса 5БГ12-24АМ критически важно соблюдать правила эксплуатации: поддерживать чистоту и требуемую температуру рабочей жидкости, использовать фильтры тонкой очистки, контролировать давление на входе и выходе. Регулярный визуальный осмотр на предмет течей и контроль уровня шума помогают выявить проблемы на ранней стадии.

Наиболее подвержены износу пластины (лопатки) и рабочая поверхность статора. Со временем также могут потребовать замены уплотнения вала (сальники), подшипники качения и уплотнительные кольца. При снижении производительности или повышении уровня шума в первую очередь проверяют состояние пластин и степень износа дорожек статора.

При возникновении необходимости ремонта рекомендуется обратиться к специалистам. При наличии оригинального ремонтного комплекта и необходимого инструмента возможна замена быстроизнашиваемых деталей непосредственно на месте эксплуатации, что сокращает время простоя оборудования.

Ремкомплект или ЗИП

Ремонтный комплект для пластинчатого насоса 5БГ12-24АМ включает в себя быстроизнашиваемые элементы, обеспечивающие восстановление работоспособности агрегата. Основные компоненты ЗИП:
1. Комплект пластин (лопаток) для обоих потоков – основной деталью, напрямую влияющей на производительность.
2. Комплект уплотнений (сальники, манжеты, уплотнительные кольца) для обеспечения герметичности по валу и между секциями.
3. Комплект подшипников качения.
4. Уплотнительные прокладки корпусные.
5. Пружины или другие элементы прижимного механизма пластин (если применимо).
6. Крепежные изделия (болты, шпильки).
Заказ оригинального ремонтного комплекта гарантирует полное соответствие деталей геометрии и материалам оригинала, что обеспечивает восстановление номинальных характеристик насоса после ремонта.

Аналоги устройства

К аналогам пластинчатого насоса 5БГ12-24АМ по функциональности и основным параметрам можно отнести следующие типы и модели (список составлен по техническим характеристикам):
1. Двухпоточный пластинчатый насос с подачей ~50/5 л/мин и давлением 12-14 МПа.
2. Сдвоенный лопастный гидронасос габарита 2+1 двойного действия.
3. Нерегулируемый пластинчатый насос с раздельными выходами для систем с двумя контурами.
4. Пластинчатый гидравлический насос с рабочим объемом 45+5 см³ и частотой вращения 1500 об/мин.
5. Насос пластинчатого типа климатического исполнения УХЛ для работы на минеральных маслах.

Условное обозначение

Экономические выгоды

Использование надежного пластинчатого насоса 5БГ12-24АМ напрямую влияет на экономику производства. Стабильная работа насоса предотвращает внезапные остановки технологических линий, снижая стоимость простоя. Высокий КПД и оптимальное согласование с электроприводом уменьшают потребление электроэнергии. Длительный ресурс (5000+ часов) и возможность проведения локального ремонта с заменой ремкомплекта сокращают затраты на полную замену узла. В итоге, инвестиции в качественный пластинчатый насос окупаются за счет роста общей надежности гидросистемы и снижения совокупной стоимости владения.

Изображения

Габаритные и присоединительные размеры

Общие габариты пластинчатого насоса 5БГ12-24АМ составляют 330 мм в длину, 180 мм в ширину и 180 мм в высоту. Масса устройства – 32 кг, что позволяет устанавливать его на стандартные рамы и площадки без необходимости усиления конструкции. Конструкция насоса предусматривает удобное расположение монтажных отверстий для крепления.

Тип присоединения гидравлических линий – фланцевое или резьбовое (в зависимости от исполнения заказа), что стандартно для промышленного гидравлического оборудования и обеспечивает надежное, герметичное подключение к трубопроводам высокого давления. Компактные размеры и продуманная форма корпуса позволяют производить монтаж даже в условиях ограниченного пространства машинных отделений и силовых модулей.

Примеры заказа

Модель 5БГ12-24АМ – стандартное исполнение пластинчатого насоса с правым вращением вала, основная подача 56 л/мин, вспомогательная 5,4 л/мин, давление 12,5 МПа.

Модель 5БГ12-24АМ-Л – специальное исполнение пластинчатого насоса с левым вращением вала (по часовой стрелке со стороны привода), все остальные параметры идентичны базовой модели.

Модель 5БГ12-24АМ-Ф – исполнение пластинчатого насоса с фланцевым присоединением напорных и всасывающих магистралей, номинальное давление 12,5 МПа.

Адаптация к российским условиям

Пластинчатый насос 5БГ12-24АМ изначально проектировался с учетом эксплуатации в условиях России и стран СНГ. Его климатическое исполнение УХЛ4 позволяет работать в умеренном и холодном макроклимате. Насос совместим с широко распространенными в РФ минеральными маслами, соответствующими требованиям ГОСТ. Конструкция учитывает возможные колебания качества электропитания, а высокая ремонтопригодность делает его идеальным выбором для промышленных предприятий и объектов ЖКХ, где важно быстро восстановить работоспособность оборудования силами местных служб.

Работа в экстремальных условиях

Хотя штатный температурный диапазон пластинчатого насоса 5БГ12-24АМ составляет от 0°C до +50°C для окружающей среды, при использовании специальных морозостойких масел и предпускового подогрева возможна его адаптация для работы при температурах до -20°C…-30°C. Ключевым ограничением остается температура самой рабочей жидкости, которая не должна быть ниже +10°C для обеспечения смазки и избежания кавитации.

Устройство демонстрирует устойчивость к работе с отечественными рабочими жидкостями (минеральными маслами), соответствующими ГОСТ, даже если их параметры варьируются в допустимых пределах. Простая и надежная конструкция пластинчатого насоса позволяет проводить диагностику и даже замену основных быстроизнашиваемых деталей (пластин, уплотнений) в полевых или цеховых условиях без применения высокоточного инструмента, что критически важно для удаленных объектов.

Возможность работы на Марсе или Луне

Если говорить об экстремальных условиях, то пластинчатый насос 5БГ12-24АМ мог бы претендовать на использование в гипотетических марсианских или лунных миссиях. Его герметичная конструкция, способность работать с различными жидкостями (при условии их термостатирования) и высокая надежность – это как раз то, что нужно для автономных систем. Конечно, пришлось бы решить вопросы с температурным режимом (от -100°C до +100°C в тени) и использовать специальное космическое масло, но сам принцип действия и прочность делают такой пластинчатый насос потенциальным кандидатом. Он точно не подвел бы в самый ответственный момент.

Часто задаваемые вопросы

Какое максимальное давление выдерживает пластинчатый насос 5БГ12-24АМ?
Предельное давление для данной модели составляет 14 МПа (140 бар). Номинальное рабочее давление – 12,5 МПа (125 бар). Не рекомендуется длительная работа на предельном давлении.

Можно ли поменять направление вращения насоса?
Базовая модель имеет правое направление вращения вала (по часовой стрелке со стороны привода). Исполнение с левым вращением доступно по специальному заказу и маркируется соответствующей литерой в обозначении.

Какой срок гарантии на пластинчатый насос 5БГ12-24АМ?
Гарантийный срок на насос составляет 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки со склада поставщика при соблюдении условий транспортировки, хранения и правил монтажа.

Как осуществляется доставка пластинчатого насоса 5БГ12-24АМ?
Доставка оборудования возможна во все регионы России и страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка производится со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани и Ростове-на-Дону. Сроки и стоимость доставки зависят от региона и выбранной транспортной компании.
