| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 55 / 1500 · АИР 225M4 |
| Вес, кг | 17 |

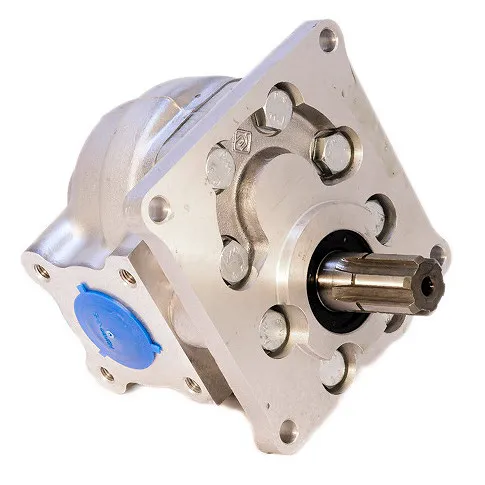

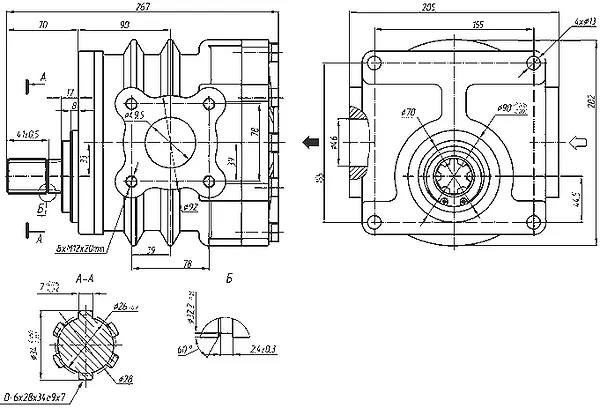

Насос НШ 100М3 — шестерённый насос серии НШ с шестернями внешнего зацепления, предназначенный для подачи минерального масла в гидро- и смазочные системы. Давление 16 МПа, то есть около 163 кгс/см², — паспортная рабочая точка, на которую рассчитаны шестерни, подшипники и уплотнение вала. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | НШ 100М3 |
| Рабочий объём, см³ | 100 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 55 |
| Масса, кг | 17 |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 100 л/мин на 1000 об/мин, 150 л/мин на 1500 об/мин, 300 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Реальная подача всегда ниже геометрической: часть масла перетекает через торцевые зазоры и зазоры по вершинам зубьев.
Номинальное давление 16 МПа — это 160 бар или около 163 кгс/см². Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Предохранительный клапан настраивают не выше номинального давления 160 бар: превышение перегружает привод и шестерни.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Насос соединяют с двигателем упругой муфтой или фланцем; соосность валов важнее запаса по мощности. При ремённой передаче учитывайте нагрузку на подшипник вала: насосу нужна муфта или шкив с разрешённой радиальной нагрузкой.
| Символ | Расшифровка |
| Н | Насос |
| Ш | Шестеренный |
| 100 | Рабочий объем, см³ |
| М | Модернизированная серия |
| 3 | Вариант исполнения |
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. Разрежение на входе ограничивает максимальные обороты: слишком высокая скорость приводит к кавитации и шуму.
Такие насосы ставят на сельскохозяйственную и строительную технику, в гидросистемы уборочных и дорожных машин; перед выбором сверьте посадочный фланец и вал. Перед выбором сверьте вязкость масла при рабочей температуре, фильтрацию и допустимое разрежение на входе насоса.
Установите Насос НШ 100М3 так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Соосность валов проверяют индикатором; перекос нагружает подшипники насоса сильнее, чем рабочее давление. Проверьте герметичность всех соединений на минимальном давлении, только потом выходите на рабочее.
Для НШ 100М3 главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Если нужны другие давление или подача, смотрите соседние исполнения: у каждого свои параметры и свой двигатель.
Ближайшие по подаче исполнения этой серии:
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 225M4 мощностью 55 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос НШ 100М3 и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
