| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 2,2 / 1500 · АИР 90L4 |
| Вес, кг | 1,7 |

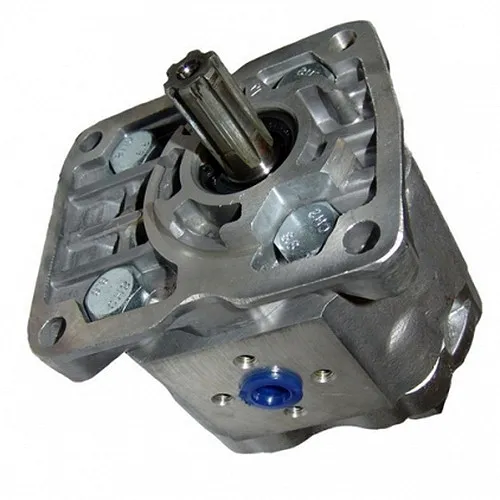

Насос НШ 4Г3 — шестерённый насос серии НШ с шестернями внешнего зацепления, предназначенный для подачи минерального масла в гидро- и смазочные системы. Давление 16 МПа, то есть около 163 кгс/см², — паспортная рабочая точка, на которую рассчитаны шестерни, подшипники и уплотнение вала. Ниже собраны паспортные данные, расчёты по ним, рекомендации по приводу и монтажу — только то, что относится именно к этому исполнению.
| Параметр | Значение |
|---|---|
| Модель | НШ 4Г3 |
| Рабочий объём, см³ | 4 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 2,2 |
| Масса, кг | 1,7 |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 4 л/мин на 1000 об/мин, 6 л/мин на 1500 об/мин, 12 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Реальная подача всегда ниже геометрической: часть масла перетекает через торцевые зазоры и зазоры по вершинам зубьев.
Давление в системе определяется нагрузкой, а не насосом: насос лишь создаёт поток. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Предохранительный клапан настраивают не выше номинального давления 160 бар: превышение перегружает привод и шестерни.
Ориентир по мощности привода — двигатель АИР 90L4. Насос соединяют с двигателем упругой муфтой или фланцем; соосность валов важнее запаса по мощности. При ремённой передаче учитывайте нагрузку на подшипник вала: насосу нужна муфта или шкив с разрешённой радиальной нагрузкой.
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. Подача пропорциональна оборотам: удвоив обороты, вы удвоите расход при том же давлении.
Типовые задачи для НШ 4Г3 — привод гидрораспределителей и цилиндров на тракторах, автокранах и самосвалах, а также питание вспомогательных контуров. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.
Перед пуском Насос НШ 4Г3 заполните всасывающую линию маслом: сухой пуск ускоряет износ торцов шестерён. Всасывающую магистраль делают с запасом по сечению и без воздушных мешков; нагнетательную — с предохранительным клапаном и фильтром. Проверьте герметичность всех соединений на минимальном давлении, только потом выходите на рабочее.
Для НШ 4Г3 главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. Подтёки по валу означают износ манжеты, а падение подачи при нормальном масле — износ торцов шестерён.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Вторая ошибка — настраивать предохранительный клапан выше 160 бар: насос выдержит недолго, а двигатель будет перегружен. Для нестандартных режимов пришлите нам схему гидросистемы: подберём подходящий насос или агрегат.
Ближайшие по подаче исполнения этой серии:
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 90L4 мощностью 2,2 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Цена Насос НШ 4Г3 указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
