| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 5,5 / 1500 · АИР 112М4 |

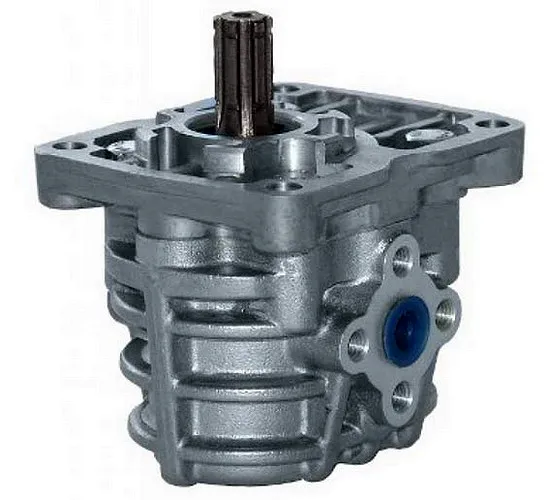

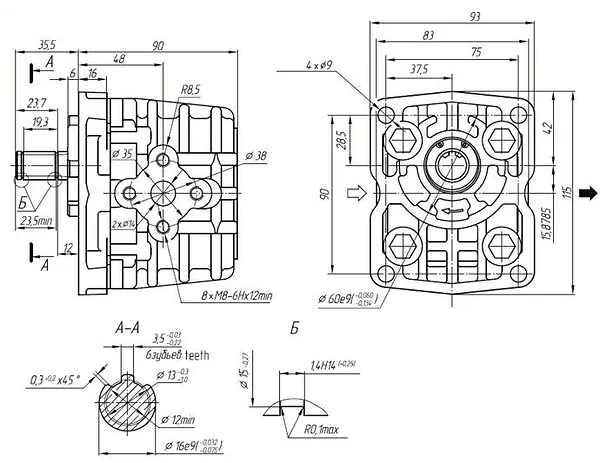

Насос НШ 10У-3 (UNIVERSAL) 6-ти шлиц. — шестерённый насос серии НШ с шестернями внешнего зацепления, предназначенный для подачи минерального масла в гидро- и смазочные системы. Давление 16 МПа, то есть около 163 кгс/см², — паспортная рабочая точка, на которую рассчитаны шестерни, подшипники и уплотнение вала. Ниже собраны паспортные данные, расчёты по ним, рекомендации по приводу и монтажу — только то, что относится именно к этому исполнению.
| Параметр | Значение |
|---|---|
| Модель | НШ 10У-3 |
| Рабочий объём, см³ | 10 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 5,5 |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 10 л/мин на 1000 об/мин, 15 л/мин на 1500 об/мин, 30 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Реальная подача всегда ниже геометрической: часть масла перетекает через торцевые зазоры и зазоры по вершинам зубьев.
Давление 16 МПа задаёт рабочую точку насоса по прочности корпуса и нагрузке на подшипники. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Предохранительный клапан настраивают не выше номинального давления 160 бар: превышение перегружает привод и шестерни.
По номинальным параметрам для сборки с двигателем на 1500 об/мин подходит АИР 112М4 мощностью 5,5 кВт. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. Если двигатель рассчитан на 1500 об/мин, а насос работает в диапазоне шире, проверьте подачу и мощность на реальных оборотах по пересчёту выше.
🔤 Расшифровка маркировки Насоса НШ 10У-3 (UNIVERSAL) 6-ти шлиц.:
| Элемент | Значение |
|---|---|
| НШ | Насос шестеренный |
| 10 | Рабочий объем 10 см³ |
| У | Модификация UNIVERSAL |
| 3 | Класс давления 16 МПа |
| 6-ти шлиц. | Тип присоединения вала |
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. Подача пропорциональна оборотам: удвоив обороты, вы удвоите расход при том же давлении.
Типовые задачи для НШ 10У-3 — привод гидрораспределителей и цилиндров на тракторах, автокранах и самосвалах, а также питание вспомогательных контуров. Перед выбором сверьте вязкость масла при рабочей температуре, фильтрацию и допустимое разрежение на входе насоса.
Проверьте направление вращения вала перед запуском НШ 10У-3: неверное направление выводит из строя манжету и создаёт кавитацию. Всасывающую магистраль делают с запасом по сечению и без воздушных мешков; нагнетательную — с предохранительным клапаном и фильтром. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.
Ресурс НШ 10У-3 определяют чистота масла, температура и отсутствие кавитации. Масло фильтруют до заливки в бак и в рабочем контуре; фильтр на всасывании выбирают по подаче, чтобы не создавать лишнего разрежения. Подтёки по валу означают износ манжеты, а падение подачи при нормальном масле — износ торцов шестерён.
Частая ошибка — подбирать двигатель только по номинальной подаче, не учитывая пусковой режим. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Для нестандартных режимов пришлите нам схему гидросистемы: подберём подходящий насос или агрегат.
Ближайшие по подаче исполнения этой серии:
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 112М4 мощностью 5,5 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Чтобы заказать Насос НШ 10У-3 (UNIVERSAL) 6-ти шлиц., оставьте заявку: цена и срок поставки подтверждаются менеджером, доставка — по России и СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
