| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 5,5 / 1500 · АИР 112М4 |
| Вес, кг | 2 |

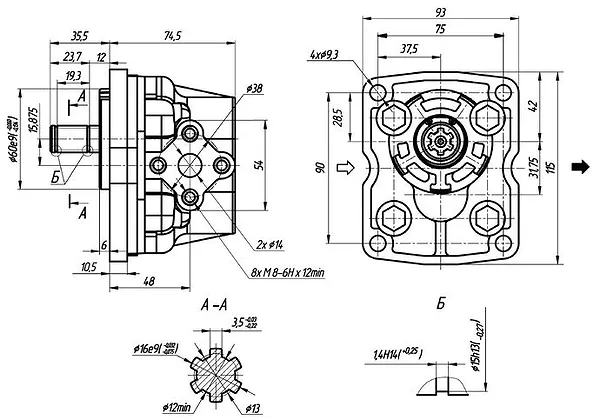

Насос НШ 10У-3 А (UNIVERSAL) 4-х шлиц. — шестерённый насос серии НШ с шестернями внешнего зацепления, предназначенный для подачи минерального масла в гидро- и смазочные системы. Насос не регулирует подачу: расход задают обороты вала, а давление в системе складывается из нагрузки на исполнительные механизмы. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | НШ 10У-3 А |
| Рабочий объём, см³ | 10 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 5,5 |
| Масса, кг | 2 |
| Максимальное давление, МПа | 21 |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 10 л/мин на 1000 об/мин, 15 л/мин на 1500 об/мин, 30 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Теоретическая подача V·n/1000 равна 15 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Номинальное давление 16 МПа — это 160 бар или около 163 кгс/см². Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Для сборки на 1500 об/мин двигатель 5,5 кВт держит давление порядка 45,2 МПа и выше, если подача насоса и КПД соответствуют паспорту.
Ориентир по мощности привода — двигатель АИР 112М4. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. Если двигатель рассчитан на 1500 об/мин, а насос работает в диапазоне шире, проверьте подачу и мощность на реальных оборотах по пересчёту выше.
| Символ | Расшифровка |
|---|---|
| НШ | Насос шестеренный |
| 10 | Рабочий объем 10 см³ |
| У | Универсальное исполнение (Universal) |
| 3 | Номинальное давление 16 МПа |
| А | 4-х шлицевое присоединение |
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. У нагнетательного канала зубья снова сходятся и выталкивают масло; именно зазоры между торцами шестерён и крышками определяют внутренние утечки. Подача пропорциональна оборотам: удвоив обороты, вы удвоите расход при том же давлении.
Насос НШ 10У-3 А (UNIVERSAL) 4-х шлиц. применяют в гидросистемах мобильной техники: погрузчиков, тракторов, коммунальных и дорожных машин, где масло нужно подать на рулевое управление, навесное оборудование и опрокидывание кузова. Рабочая жидкость — минеральное гидравлическое масло; вязкость и температуру проверяйте по документации на изделие.
Установите Насос НШ 10У-3 А (UNIVERSAL) 4-х шлиц. так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Соосность валов проверяют индикатором; перекос нагружает подшипники насоса сильнее, чем рабочее давление. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.
Ресурс НШ 10У-3 А определяют чистота масла, температура и отсутствие кавитации. Следите за температурой: перегретое масло теряет вязкость, растут утечки и падает подача. При шуме, падении подачи или нагреве корпуса проверьте уровень и вязкость масла, герметичность всасывающей линии и состояние манжеты вала.
Частая ошибка — подбирать двигатель только по номинальной подаче, не учитывая пусковой режим. Вторая ошибка — настраивать предохранительный клапан выше 160 бар: насос выдержит недолго, а двигатель будет перегружен. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 112М4 мощностью 5,5 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Цена Насос НШ 10У-3 А (UNIVERSAL) 4-х шлиц. указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
