Насос НШ 10М-3А 4-х шлиц.

Насос НШ 10М-3А 4-х шлиц.: назначение и основные параметры

Насос НШ 10М-3А 4-х шлиц. — шестерённый насос серии НШ с шестернями внешнего зацепления с рабочим объёмом 10 см³ за оборот вала. Насос не регулирует подачу: расход задают обороты вала, а давление в системе складывается из нагрузки на исполнительные механизмы. Ниже собраны паспортные данные, расчёты по ним, рекомендации по приводу и монтажу — только то, что относится именно к этому исполнению.

Технические характеристики: Насос НШ 10М-3А 4-х шлиц.

Подача Насос НШ 10М-3А 4-х шлиц. на разных оборотах

Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 10 л/мин на 1000 об/мин, 15 л/мин на 1500 об/мин, 30 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Реальная подача всегда ниже геометрической: часть масла перетекает через торцевые зазоры и зазоры по вершинам зубьев.

Давление и мощность: НШ 10М-3А 4-х шлиц.

Давление 16 МПа задаёт рабочую точку насоса по прочности корпуса и нагрузке на подшипники. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Для сборки на 1500 об/мин двигатель 5,5 кВт держит давление порядка 45,2 МПа и выше, если подача насоса и КПД соответствуют паспорту.

Привод и двигатель для НШ 10М-3А 4-х шлиц.

Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Паспортные обороты 1500 об/мин получают напрямую от вала двигателя или через ремённую и зубчатую передачу. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку заметно выше расчётной.

Принцип работы: Насос НШ 10М-3А 4-х шлиц.

Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. Разрежение на входе ограничивает максимальные обороты: слишком высокая скорость приводит к кавитации и шуму.

Где применяется Насос НШ 10М-3А 4-х шлиц.

Такие насосы ставят на сельскохозяйственную и строительную технику, в гидросистемы уборочных и дорожных машин; перед выбором сверьте посадочный фланец и вал. Рабочая жидкость — минеральное гидравлическое масло; вязкость и температуру проверяйте по документации на изделие.

Монтаж НШ 10М-3А 4-х шлиц.

Установите Насос НШ 10М-3А 4-х шлиц. так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Всасывающую магистраль делают с запасом по сечению и без воздушных мешков; нагнетательную — с предохранительным клапаном и фильтром. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.

Обслуживание и ресурс НШ 10М-3А 4-х шлиц.

Для НШ 10М-3А 4-х шлиц. главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. При шуме, падении подачи или нагреве корпуса проверьте уровень и вязкость масла, герметичность всасывающей линии и состояние манжеты вала.

Ошибки при выборе НШ 10М-3А 4-х шлиц.

Частая ошибка — подбирать двигатель только по номинальной подаче, не учитывая пусковой режим. Вторая ошибка — настраивать предохранительный клапан выше 160 бар: насос выдержит недолго, а двигатель будет перегружен. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.

Похожие модели рядом с НШ 10М-3А 4-х шлиц.

Ближайшие по подаче исполнения этой серии:

• Насос НШ 100А-3 (ANTEY)
• Насос НШ 100М3

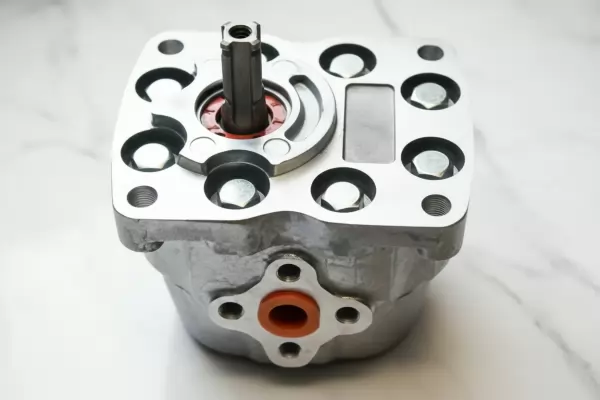

• Насос НШ 10Г3

Вопросы и ответы

Какое давление выдерживает НШ 10М-3А 4-х шлиц.?

Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.

Какой двигатель подойдёт к НШ 10М-3А 4-х шлиц.?

По номинальным параметрам — АИР 112М4 мощностью 5,5 кВт при 1500 об/мин.

Можно ли поставить НШ 10М-3А 4-х шлиц. на другие обороты?

Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.

Заказ и доставка

Стоимость Насос НШ 10М-3А 4-х шлиц. и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
