| Производимые модели | Мощность | Расход | Давление, Мпа | Частота, об/мин | Вес, кг | Цена | |
|---|---|---|---|---|---|---|---|
| Насос НПА 16/32-01 | 13,6 кВт | 19,5 л/мин | 32 | 1500 | 48 | 90000 руб. |
| Насос НПА 32/32-01 | 27 кВт | 40,8 | 32 | 1500 | 48 | 229696,5 руб. |
| Насос НПА 4/32-01 | 3,3 кВт | 4,7 л/мин | 32 | 1500 | 21 | 120000 руб. |
Аксиально-поршневой насос НПА /32-01 — это высоконадежное гидравлическое оборудование, разработанное для эксплуатации в промышленных гидроприводах, где требуется стабильная подача рабочей жидкости под давлением до 32 МПа. Серия включает три основные модели: НПА 4/32-01, НПА 16/32-01 и НПА 32/32-01, отличающиеся рабочим объемом, производительностью и массой. Все модификации относятся к нерегулируемым насосам с аксиальным расположением поршней и фиксированным направлением потока.
Насосы НПА /32-01 применяются в машиностроении, строительной и сельскохозяйственной технике, прессах, станках и других механизмах с гидравлическим приводом. Конструкция обеспечивает высокую устойчивость к износу и длительный срок службы при правильных условиях эксплуатации.
Вес и размеры насосов варьируются в зависимости от модели. Диапазон массы — от 21 до 48 кг, габаритные размеры — от 290х214 мм до 382х254 мм. Код ТН ВЭД: 8413.50.000.
| Модель | Масса, кг | Габариты (L×B×H), мм |
|---|---|---|
| НПА 4/32-01 | 21 | 290×214 |
| НПА 16/32-01 | 48 | 382×254 |
| НПА 32/32-01 | 48 | 382×254 |
Серия нерегулируемых аксиально-поршневых насосов характеризуется высоким рабочим давлением и постоянным объемом подачи. Все модели работают при частоте вращения 1500 об/мин и обеспечивают стабильную производительность в закрытых гидросистемах.
| Параметр | НПА 4/32-01 | НПА 16/32-01 | НПА 32/32-01 |
|---|---|---|---|
| Рабочий объем, см³ | 4 | 16 | 32 |
| Производительность (подача), л/мин | 4,7 | 19,5 | 40,8 |
| Номинальное давление, МПа | 32 | ||
| Частота вращения, об/мин | 1500 | ||
| Тип рабочей среды | Минеральные масла, вязкость 15–100 сСт | ||
| Присоединительные размеры вала | 25h6 | 36h6 | 36h6 |
| Масса, кг | 21 | 48 | 48 |
Насосы серии НПА /32-01 работают по принципу аксиального расположения поршней в блоке цилиндров. При вращении вала поршни совершают возвратно-поступательные движения за счет наклонной шайбы, всасывая и вытесняя рабочую жидкость. Поскольку конструкция нерегулируемая, объем подачи не изменяется — он зависит исключительно от рабочего объема и частоты вращения привода.
Корпус герметичен, встроенные клапаны исключают обратный ток масла. Уплотнения и прецизионные детали обеспечивают минимальную утечку и высокий КПД — до 90% в номинальном режиме.
Диапазон рабочих температур — от -20°C до +70°C (климатическое исполнение УХЛ). Для тропического исполнения (О) диапазон смещается к +80°C. При использовании качественного масла и регулярной фильтрации ресурс насосов НПА /32-01 составляет не менее 5000 часов. Важно избегать работы с загрязненной жидкостью и перегрева.
Насосы из серии НПА /32-01 используются в:
Оборудование совместимо с гидроцилиндрами, гидрораспределителями и фильтрами стандартной компоновки.
Точные размеры крепления и подключения важны при замене или проектировании гидросистемы.
| Параметр | НПА 4/32-01 | НПА 16/32-01 | НПА 32/32-01 |
|---|---|---|---|
| L, мм | 290 | 382 | 382 |
| B, мм | 214 | 254 | 254 |
| D (диаметр фланца), мм | 120h6 | 130h6 | 130h6 |
| d (диаметр вала), мм | 25h6 | 36h6 | 36h6 |
| Присоединительная резьба (вход/выход) | M24×1,5 | M36×1,5 | M36×1,5 |

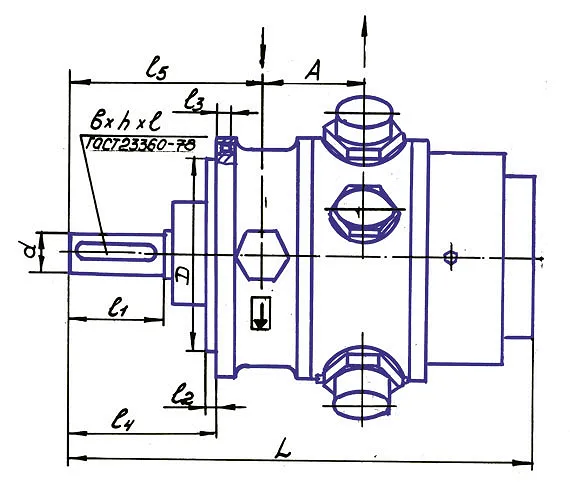

Чертеж насоса НПА /32-01 — общий вид. Модель: НПА 4/32-01, НПА 16/32-01, НПА 32/32-01. Присоединение — фланец, вал — с левым или правым направлением вращения.

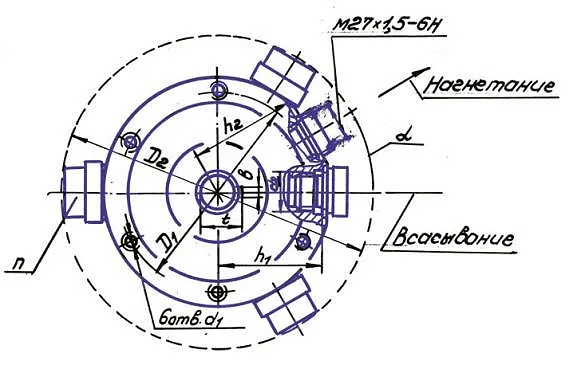

Схема подключения насоса НПА /32-01. Указаны основные габариты: L, A, d, D, L1. Подходит для установки на двигатели через муфту.
Расшифровка приведена по структуре обозначения серии. Нужного исполнения нет в наличии — подберём аналог по этим же параметрам.
Расшифровка модели позволяет точно подобрать нужный насос:
| Позиция | Значение | Пример |
|---|---|---|
| 1 — Тип | НПА | Насос поршневой аксиальный |
| 2 — Рабочий объем | 4, 16, 32 | см³/об |
| 3 — Давление | 32 | номинальное, МПа |
| 4 — Исполнение | 01 | общемашиностроительное |
| 5 — Вращение | Л / без индекса | левое / правое |
| 6 — Климат | УХЛ или О | умеренный или тропический |
| 7 — Категория | 4 | внутри помещений |
При оформлении запроса укажите полную модель:
Заказать можно через форму: запрос на поставку.
Вопрос 1: Как выбрать между НПА 4/32-01, НПА 16/32-01 и НПА 32/32-01?
Ответ: Выбор зависит от требуемой производительности. Для малой мощности — НПА 4/32-01, для средних нагрузок — НПА 16/32-01, для промышленного оборудования — НПА 32/32-01. У всех моделей одинаковое давление — 32 МПа.
Вопрос 2: Какой срок поставки насосов НПА /32-01?
Ответ: При наличии на складе — от 1 дня.
Вопрос 3: Совместимы ли насосы НПА /32-01 с иностранными гидросистемами?
Ответ: Да, благодаря стандартным присоединительным размерам и аналогичным параметрам они подходят как замена импортным аналогам.
Вопрос 4: Можно ли эксплуатировать насос при давлении выше 32 МПа?
Ответ: Нет. Превышение номинального давления сокращает ресурс и повышает риск аварии. Длительная работа возможна только в пределах 32 МПа.
Часто выходят из строя: поршневые группы, наклонные шайбы, уплотнения вала. В ремонтных комплектах (для каждой модели) входят:
Гидромаш поставляет как готовые ремкомплекты, так и отдельные запчасти. Рекомендуется проводить техническое обслуживание каждые 1500–2000 часов.
Насосы серии НПА /32-01 производятся в России и поставляются со склада. Бренд — Гидромаш. Качественное российское оборудование, адаптированное под климат и условия эксплуатации на производстве. Более подробная информация на странице Контакты.
