| Расход | 14 |
| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 3 / 1500 · АИР 100S4 |
| Вес, кг | 1,45 |

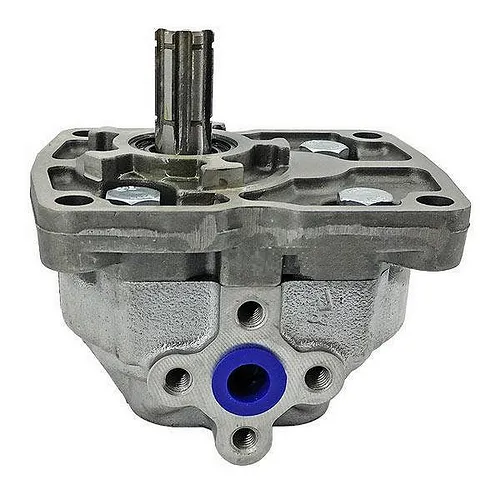

Насос НШ 6М-3 — шестерённый насос серии НШ с шестернями внешнего зацепления. Рабочий объём составляет 6 см³ за оборот, а при 1500 об/мин насос выдаёт 14 л/мин. При давлении 16 МПа (160 бар) поток несёт гидравлическую мощность около 3,73 кВт — именно её насос превращает из механической мощности на валу. На странице — характеристики, расчёт подачи на других оборотах, подбор двигателя, монтаж и обслуживание этой модели, без данных соседних исполнений.
| Параметр | Значение |
|---|---|
| Модель | НШ 6М-3 |
| Рабочий объём, см³ | 6 |
| Подача, л/мин (при 1500 об/мин) | 14 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 3 |
| Масса, кг | 1,45 |
| Направление вращения | Правое/левое |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 6 л/мин на 1000 об/мин, 9 л/мин на 1500 об/мин, 18 л/мин на 3000 об/мин. Для масштаба: 100 л масла насос перекачивает за 7,1 мин, а 1000 л — за 71 мин. Геометрическая подача по рабочему объёму и оборотам — 9 л/мин; паспортное значение составляет около 156 % от неё, остальное уходит на внутренние перетечки.
Давление 16 МПа задаёт рабочую точку насоса по прочности корпуса и нагрузке на подшипники. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Предохранительный клапан настраивают не выше номинального давления 160 бар: превышение перегружает привод и шестерни.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Паспортные обороты 1500 об/мин получают напрямую от вала двигателя или через ремённую и зубчатую передачу. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку заметно выше расчётной.
| Элемент обозначения | Расшифровка |
|---|---|
| НШ | Насос шестеренный |
| 6 | Рабочий объем 6 см³/об |
| М | Модернизированная конструкция |
| 3 | Третья ревизия модификации |
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. Подача пропорциональна оборотам: удвоив обороты, вы удвоите расход при том же давлении.
Такие насосы ставят на сельскохозяйственную и строительную технику, в гидросистемы уборочных и дорожных машин; перед выбором сверьте посадочный фланец и вал. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.
Установите Насос НШ 6М-3 так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Фланец и шлицевой или шпоночный вал сверяют с посадочным местом заранее: переходники и проставки ухудшают соосность. Проверьте герметичность всех соединений на минимальном давлении, только потом выходите на рабочее.
Для НШ 6М-3 главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Следите за температурой: перегретое масло теряет вязкость, растут утечки и падает подача. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Вторая ошибка — настраивать предохранительный клапан выше 160 бар: насос выдержит недолго, а двигатель будет перегружен. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 14 л/мин при 1500 об/мин; на 1500 об/мин ориентировочно 14 л/мин.
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 100S4 мощностью 3 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Цена Насос НШ 6М-3 указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «Насос НШ 6М-3»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
Отгрузка из Екатеринбурга. Точную стоимость подтвердит менеджер.
Вы сами расставляете приоритеты — скорость поставки, стоимость или исполнение: подберём вариант под ваш баланс. Цены и характеристики на сайте носят справочный характер — точные условия подтвердим в счёте.
