| Давление, Мпа | 20 |
| Мощность, кВт / обороты | 30 / 1500 · АИР 180M4 |
| Вес, кг | 8 |

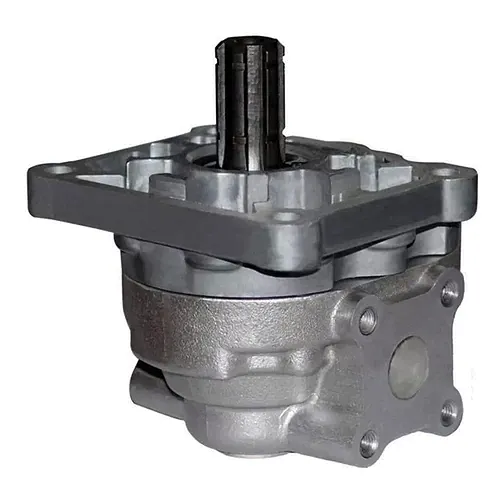

Насос НШ 50М4 — шестерённый насос серии НШ с шестернями внешнего зацепления, предназначенный для подачи минерального масла в гидро- и смазочные системы. Номинальное давление на выходе — 20 МПа (200 бар), поэтому насос рассчитан на гидросистемы среднего давления. На странице — характеристики, расчёт подачи на других оборотах, подбор двигателя, монтаж и обслуживание этой модели, без данных соседних исполнений.
| Параметр | Значение |
|---|---|
| Модель | НШ 50М4 |
| Рабочий объём, см³ | 50 |
| Номинальное давление на выходе, МПа | 20 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 30 |
| Масса, кг | 8 |
| Направление вращения вала | правое |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 50 л/мин на 1000 об/мин, 75 л/мин на 1500 об/мин, 150 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Теоретическая подача V·n/1000 равна 75 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Номинальное давление 20 МПа — это 200 бар или около 204 кгс/см². Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Предохранительный клапан обязателен: без него закрытая линия за секунды поднимет давление выше допустимого.
Ориентир по мощности привода — двигатель АИР 180M4. Паспортные обороты 1500 об/мин получают напрямую от вала двигателя или через ремённую и зубчатую передачу. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку заметно выше расчётной.
| Обозначение | Расшифровка |
|---|---|
| НШ | Насос шестеренный |
| 50 | Рабочий объем 50 см³ |
| М | Модернизированная серия |
| 4 | Индекс конструктивного исполнения |
Две шестерни вращаются навстречу друг другу в плотном корпусе. На стороне всасывания зубья выходят из зацепления, объём камер растёт, и масло заполняет впадины между зубьями. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. Подача пропорциональна оборотам: удвоив обороты, вы удвоите расход при том же давлении.
Типовые задачи для НШ 50М4 — привод гидрораспределителей и цилиндров на тракторах, автокранах и самосвалах, а также питание вспомогательных контуров. Перед выбором сверьте вязкость масла при рабочей температуре, фильтрацию и допустимое разрежение на входе насоса.

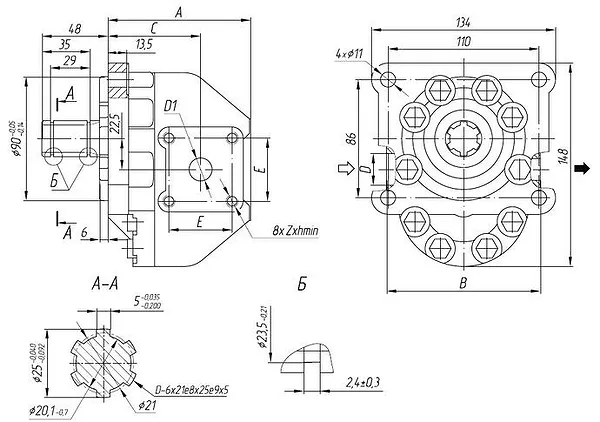

Установите Насос НШ 50М4 так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Фланец и шлицевой или шпоночный вал сверяют с посадочным местом заранее: переходники и проставки ухудшают соосность. Первые часы работы контролируйте температуру корпуса и уровень масла: нагрев и пена говорят о подсосе воздуха.
Ресурс НШ 50М4 определяют чистота масла, температура и отсутствие кавитации. Масло фильтруют до заливки в бак и в рабочем контуре; фильтр на всасывании выбирают по подаче, чтобы не создавать лишнего разрежения. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Частая ошибка — подбирать двигатель только по номинальной подаче, не учитывая пусковой режим. Вторая ошибка — настраивать предохранительный клапан выше 200 бар: насос выдержит недолго, а двигатель будет перегружен. Если нужны другие давление или подача, смотрите соседние исполнения: у каждого свои параметры и свой двигатель.
Ближайшие по подаче исполнения этой серии:
Номинальное давление 20 МПа (200 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 180M4 мощностью 30 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос НШ 50М4 и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
