| Расход | 16,3 |
| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 4 / 1500 · АИР 100L4 |
| Вес, кг | 1,45 |

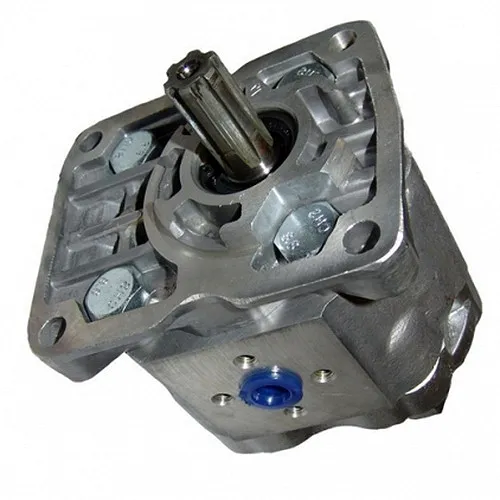

Насос НШ 8Г3 — шестерённый насос серии НШ с шестернями внешнего зацепления. Рабочий объём составляет 8 см³ за оборот, а при 1500 об/мин насос выдаёт 16,3 л/мин. Номинальное давление на выходе — 16 МПа (160 бар), поэтому насос рассчитан на гидросистемы среднего давления. На странице — характеристики, расчёт подачи на других оборотах, подбор двигателя, монтаж и обслуживание этой модели, без данных соседних исполнений.
| Параметр | Значение |
|---|---|
| Модель | НШ 8Г3 |
| Рабочий объём, см³ | 8 |
| Подача, л/мин (при 1500 об/мин) | 16,3 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 4 |
| Масса, кг | 1,45 |
| Направление вращения вала | правое |
Подача 16,3 л/мин — паспортное значение для номинальных оборотов. Пересчёт пропорционально оборотам даёт ориентиры: около 10,9 л/мин на 1000 об/мин, 16,3 л/мин на 1500 об/мин и 19,6 л/мин на 1800 об/мин. Для масштаба: 100 л масла насос перекачивает за 6,1 мин, а 1000 л — за 61 мин. Теоретическая подача V·n/1000 равна 12 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Давление в системе определяется нагрузкой, а не насосом: насос лишь создаёт поток. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Предохранительный клапан настраивают не выше номинального давления 160 бар: превышение перегружает привод и шестерни.
По номинальным параметрам для сборки с двигателем на 1500 об/мин подходит АИР 100L4 мощностью 4 кВт. Паспортные обороты 1500 об/мин получают напрямую от вала двигателя или через ремённую и зубчатую передачу. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку заметно выше расчётной.
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. У нагнетательного канала зубья снова сходятся и выталкивают масло; именно зазоры между торцами шестерён и крышками определяют внутренние утечки. Подача пропорциональна оборотам: удвоив обороты, вы удвоите расход при том же давлении.
Такие насосы ставят на сельскохозяйственную и строительную технику, в гидросистемы уборочных и дорожных машин; перед выбором сверьте посадочный фланец и вал. Перед выбором сверьте вязкость масла при рабочей температуре, фильтрацию и допустимое разрежение на входе насоса.
Проверьте направление вращения вала перед запуском НШ 8Г3: неверное направление выводит из строя манжету и создаёт кавитацию. Всасывающую магистраль делают с запасом по сечению и без воздушных мешков; нагнетательную — с предохранительным клапаном и фильтром. Проверьте герметичность всех соединений на минимальном давлении, только потом выходите на рабочее.
Ресурс НШ 8Г3 определяют чистота масла, температура и отсутствие кавитации. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Частая ошибка — подбирать двигатель только по номинальной подаче, не учитывая пусковой режим. Вторая ошибка — настраивать предохранительный клапан выше 160 бар: насос выдержит недолго, а двигатель будет перегружен. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 16,3 л/мин при 1500 об/мин; на 1500 об/мин ориентировочно 16,3 л/мин.
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 100L4 мощностью 4 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Чтобы заказать Насос НШ 8Г3, оставьте заявку: цена и срок поставки подтверждаются менеджером, доставка — по России и СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
