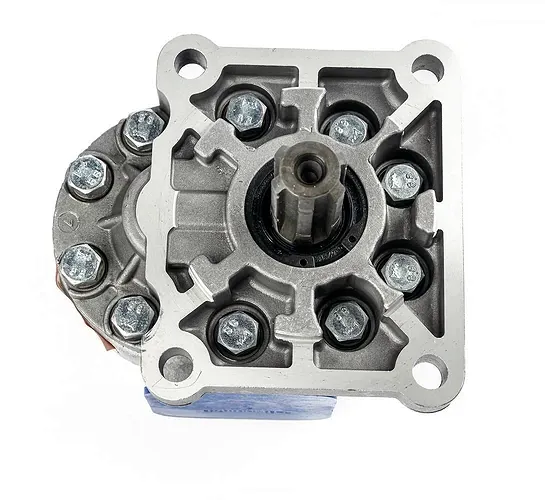

Насос НШ 50М3 — шестерённый насос серии НШ с шестернями внешнего зацепления, предназначенный для подачи минерального масла в гидро- и смазочные системы. Давление 16 МПа, то есть около 163 кгс/см², — паспортная рабочая точка, на которую рассчитаны шестерни, подшипники и уплотнение вала. Ниже собраны паспортные данные, расчёты по ним, рекомендации по приводу и монтажу — только то, что относится именно к этому исполнению.
| Параметр | Значение |
|---|---|
| Модель | НШ 50М3 |
| Рабочий объём, см³ | 50 |
| Подача, л/мин (при 2400 об/мин) | 113 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 (паспортный диапазон — до 2400) |
| Мощность, кВт | 41,5 |
| Масса, кг | 7 |
Подача 113 л/мин — паспортное значение для номинальных оборотов. Пересчёт пропорционально оборотам даёт ориентиры: около 47,1 л/мин на 1000 об/мин, 70,6 л/мин на 1500 об/мин и 84,8 л/мин на 1800 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Реальная подача всегда ниже геометрической: часть масла перетекает через торцевые зазоры и зазоры по вершинам зубьев.
Номинальное давление 16 МПа — это 160 бар или около 163 кгс/см². Гидравлическая мощность потока N = p·Q/600 = 160 бар · 113 л/мин / 600 ≈ 30,13 кВт; мощность на валу всегда больше на величину потерь. Предохранительный клапан настраивают не выше номинального давления 160 бар: превышение перегружает привод и шестерни.
Ориентир по мощности привода — двигатель АИР 180M4. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. Если двигатель рассчитан на 1500 об/мин, а насос работает в диапазоне шире, проверьте подачу и мощность на реальных оборотах по пересчёту выше.
📝 Расшифровка маркировки Насоса НШ 50М3:
| НШ | Насос шестеренный |
| 50 | Рабочий объем, см³ |
| М | Модификация (усиленная) |
| 3 | Исполнение подключения |
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. На стороне нагнетания зубья входят в зацепление и вытесняют масло в линию. Чем ниже утечки по торцам и вершинам зубьев, тем ближе реальная подача к геометрической. За один оборот вытесняется 50 см³, поэтому подача всегда пропорциональна оборотам вала.
Такие насосы ставят на сельскохозяйственную и строительную технику, в гидросистемы уборочных и дорожных машин; перед выбором сверьте посадочный фланец и вал. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.
Проверьте направление вращения вала перед запуском НШ 50М3: неверное направление выводит из строя манжету и создаёт кавитацию. Всасывающую магистраль делают с запасом по сечению и без воздушных мешков; нагнетательную — с предохранительным клапаном и фильтром. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.
Срок службы НШ 50М3 зависит от фильтрации масла и от того, насколько режим работы близок к паспортному. Следите за температурой: перегретое масло теряет вязкость, растут утечки и падает подача. При шуме, падении подачи или нагреве корпуса проверьте уровень и вязкость масла, герметичность всасывающей линии и состояние манжеты вала.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Нельзя запускать насос без масла и без проверки направления вращения. Для нестандартных режимов пришлите нам схему гидросистемы: подберём подходящий насос или агрегат.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 113 л/мин при 2400 об/мин; на 1500 об/мин ориентировочно 70,6 л/мин.
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 180M4 мощностью 30 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос НШ 50М3 и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
