| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 5,5 / 1500 · АИР 112М4 |
| Размеры, см | 12x10x12 |
| Вес, кг | 1,5 |

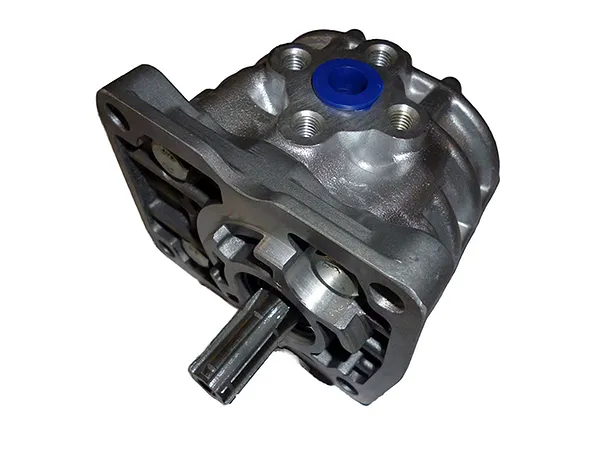

Насос НШ 10М-3 6-ти шлиц. — шестерённый насос серии НШ с шестернями внешнего зацепления, предназначенный для подачи минерального масла в гидро- и смазочные системы. Давление 16 МПа, то есть около 163 кгс/см², — паспортная рабочая точка, на которую рассчитаны шестерни, подшипники и уплотнение вала. Ниже собраны паспортные данные, расчёты по ним, рекомендации по приводу и монтажу — только то, что относится именно к этому исполнению.

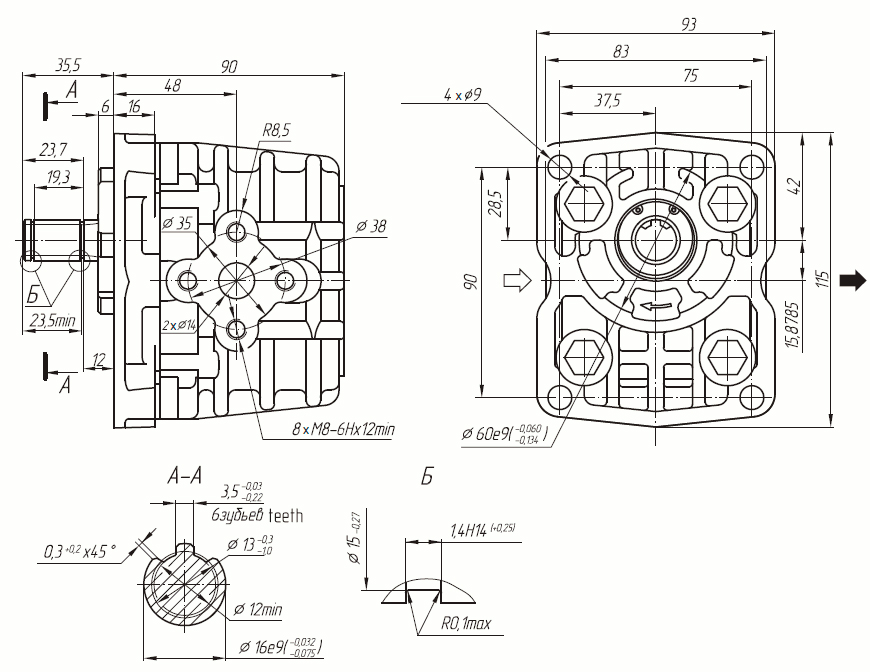

| Параметр | Значение |
|---|---|
| Модель | НШ 10М-3 6-ти шлиц. |
| Рабочий объём, см³ | 10 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 5,5 |
| Масса, кг | 1,5 |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 10 л/мин на 1000 об/мин, 15 л/мин на 1500 об/мин, 30 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Теоретическая подача V·n/1000 равна 15 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Давление в системе определяется нагрузкой, а не насосом: насос лишь создаёт поток. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Для сборки на 1500 об/мин двигатель 5,5 кВт держит давление порядка 45,2 МПа и выше, если подача насоса и КПД соответствуют паспорту.
По номинальным параметрам для сборки с двигателем на 1500 об/мин подходит АИР 112М4 мощностью 5,5 кВт. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. Если двигатель рассчитан на 1500 об/мин, а насос работает в диапазоне шире, проверьте подачу и мощность на реальных оборотах по пересчёту выше.
| Символ | Расшифровка |
|
НШ |
Насос шестеренный. |
|
10. |
Условная производительность, см³/об. |
|
М-3. |
Модификация с 6-ти шлицевым валом. |
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. На стороне нагнетания зубья входят в зацепление и вытесняют масло в линию. Чем ниже утечки по торцам и вершинам зубьев, тем ближе реальная подача к геометрической. За один оборот вытесняется 10 см³, поэтому подача всегда пропорциональна оборотам вала.
Такие насосы ставят на сельскохозяйственную и строительную технику, в гидросистемы уборочных и дорожных машин; перед выбором сверьте посадочный фланец и вал. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.
Проверьте направление вращения вала перед запуском НШ 10М-3 6-ти шлиц.: неверное направление выводит из строя манжету и создаёт кавитацию. Соосность валов проверяют индикатором; перекос нагружает подшипники насоса сильнее, чем рабочее давление. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.
Ресурс НШ 10М-3 6-ти шлиц. определяют чистота масла, температура и отсутствие кавитации. Масло фильтруют до заливки в бак и в рабочем контуре; фильтр на всасывании выбирают по подаче, чтобы не создавать лишнего разрежения. При шуме, падении подачи или нагреве корпуса проверьте уровень и вязкость масла, герметичность всасывающей линии и состояние манжеты вала.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Нельзя запускать насос без масла и без проверки направления вращения. Для нестандартных режимов пришлите нам схему гидросистемы: подберём подходящий насос или агрегат.
Ближайшие по подаче исполнения этой серии:
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 112М4 мощностью 5,5 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос НШ 10М-3 6-ти шлиц. и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
