| Расход | 34,4 |
| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 7,5 / 1500 · АИР 132S4 |
| Вес, кг | 2,9 |

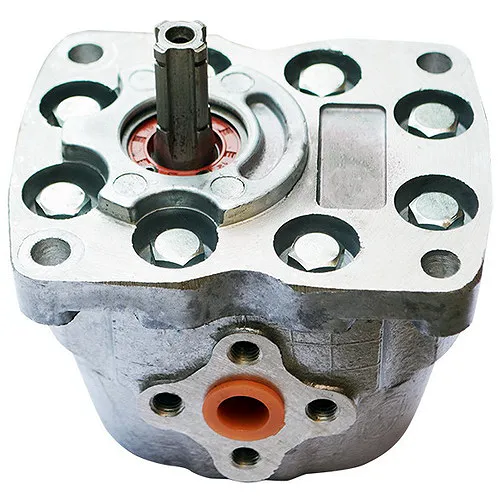

Насос НШ 16Г3 — шестерённый насос серии НШ с шестернями внешнего зацепления. Рабочий объём составляет 16 см³ за оборот, а при 1500 об/мин насос выдаёт 34,4 л/мин. При давлении 16 МПа (160 бар) поток несёт гидравлическую мощность около 9,17 кВт — именно её насос превращает из механической мощности на валу. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | НШ 16Г3 |
| Рабочий объём, см³ | 16 |
| Подача, л/мин (при 1500 об/мин) | 34,4 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 7,5 |
| Масса, кг | 2,9 |
| Направление вращения вала | правое |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Если привод медленнее номинального, ожидайте около 20,6 л/мин на 900 об/мин; на 1500 об/мин — около 34,4 л/мин. Для масштаба: 100 л масла насос перекачивает за 2,9 мин, а 1000 л — за 29 мин. Геометрическая подача по рабочему объёму и оборотам — 24 л/мин; паспортное значение составляет около 143 % от неё, остальное уходит на внутренние перетечки.
Номинальное давление 16 МПа — это 160 бар или около 163 кгс/см². Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Для сборки на 1500 об/мин двигатель 7,5 кВт держит давление порядка 72,3 МПа и выше, если подача насоса и КПД соответствуют паспорту.
По номинальным параметрам для сборки с двигателем на 1500 об/мин подходит АИР 132S4 мощностью 7,5 кВт. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку заметно выше расчётной.
| |
Условное обозначение
Принцип работы: Насос НШ 16Г3Две шестерни вращаются навстречу друг другу в плотном корпусе. На стороне всасывания зубья выходят из зацепления, объём камер растёт, и масло заполняет впадины между зубьями. У нагнетательного канала зубья снова сходятся и выталкивают масло; именно зазоры между торцами шестерён и крышками определяют внутренние утечки. Подача пропорциональна оборотам: удвоив обороты, вы удвоите расход при том же давлении. Где применяется Насос НШ 16Г3Типовые задачи для НШ 16Г3 — привод гидрораспределителей и цилиндров на тракторах, автокранах и самосвалах, а также питание вспомогательных контуров. Рабочая жидкость — минеральное гидравлическое масло; вязкость и температуру проверяйте по документации на изделие. Монтаж НШ 16Г3Перед пуском Насос НШ 16Г3 заполните всасывающую линию маслом: сухой пуск ускоряет износ торцов шестерён. Всасывающую магистраль делают с запасом по сечению и без воздушных мешков; нагнетательную — с предохранительным клапаном и фильтром. Первые часы работы контролируйте температуру корпуса и уровень масла: нагрев и пена говорят о подсосе воздуха. Обслуживание и ресурс НШ 16Г3Для НШ 16Г3 главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Следите за температурой: перегретое масло теряет вязкость, растут утечки и падает подача. При шуме, падении подачи или нагреве корпуса проверьте уровень и вязкость масла, герметичность всасывающей линии и состояние манжеты вала. Ошибки при выборе НШ 16Г3Типичная ошибка — выбирать насос по названию, не проверив подачу 34,4 л/мин на реальных оборотах привода. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим. Похожие модели рядом с НШ 16Г3Ближайшие по подаче исполнения этой серии:
Вопросы и ответыКакая подача у НШ 16Г3?Паспортная подача — 34,4 л/мин при 1500 об/мин; на 1500 об/мин ориентировочно 34,4 л/мин. Какое давление выдерживает НШ 16Г3?Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения. Какой двигатель подойдёт к НШ 16Г3?По номинальным параметрам — АИР 132S4 мощностью 7,5 кВт при 1500 об/мин. Можно ли поставить НШ 16Г3 на другие обороты?Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте. Заказ и доставкаЦена Насос НШ 16Г3 указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники. Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru На этой вкладке — техническая документация по товару «Насос НШ 16Г3»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
Описание — Насос НШ 16Г3PDF · фирменный лист с фото и описанием товара
Паспорт изделия — Насос НШ 16Г3PDF · характеристики, свидетельство о приёмке, гарантия 12 мес
