| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 7,5 / 1500 · АИР 132S4 |
| Размеры, см | 12x10x12 |
| Вес, кг | 1,7 |

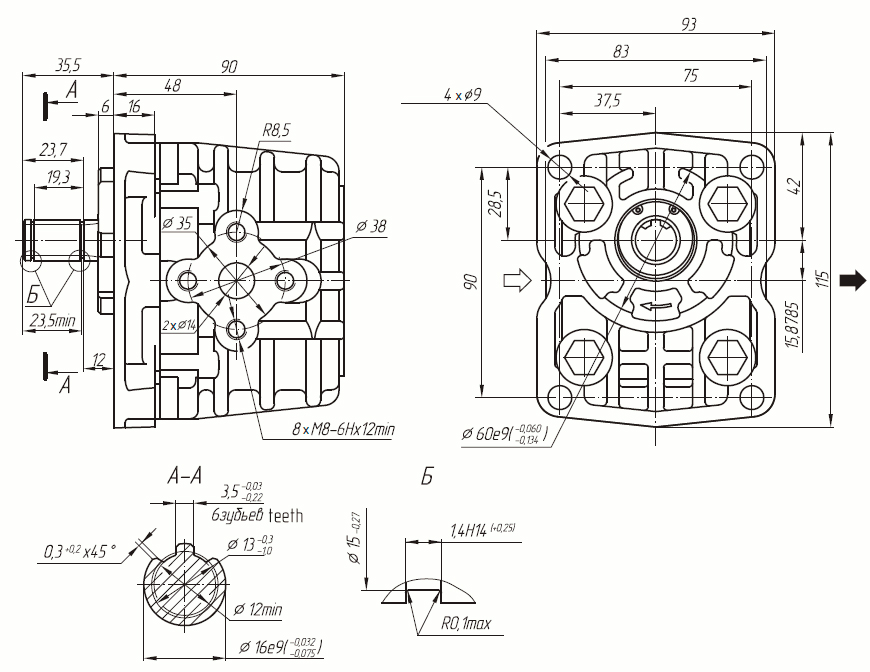

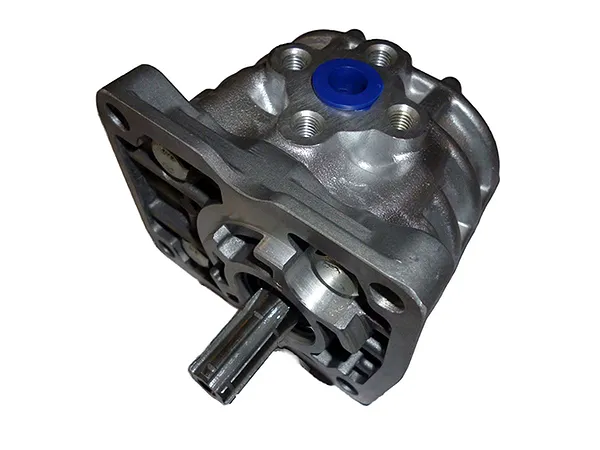

Насос НШ 16М-3 — шестерённый насос серии НШ с шестернями внешнего зацепления, предназначенный для подачи минерального масла в гидро- и смазочные системы. Давление 16 МПа, то есть около 163 кгс/см², — паспортная рабочая точка, на которую рассчитаны шестерни, подшипники и уплотнение вала. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | НШ 16М-3 |
| Рабочий объём, см³ | 16 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 7,5 |
| Масса, кг | 1,7 |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 16 л/мин на 1000 об/мин, 24 л/мин на 1500 об/мин, 48 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Реальная подача всегда ниже геометрической: часть масла перетекает через торцевые зазоры и зазоры по вершинам зубьев.
Номинальное давление 16 МПа — это 160 бар или около 163 кгс/см². Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Предохранительный клапан настраивают не выше номинального давления 160 бар: превышение перегружает привод и шестерни.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку заметно выше расчётной.
🔤 Расшифровка маркировки НШ 16М-3:
| НШ | Насос шестеренный |
| 16 | Рабочий объем 16 см³/об |
| М | Модернизированная серия MASTER |
| 3 | Третья модификация |
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. На стороне нагнетания зубья входят в зацепление и вытесняют масло в линию. Чем ниже утечки по торцам и вершинам зубьев, тем ближе реальная подача к геометрической. За один оборот вытесняется 16 см³, поэтому подача всегда пропорциональна оборотам вала.
Насос НШ 16М-3 применяют в гидросистемах мобильной техники: погрузчиков, тракторов, коммунальных и дорожных машин, где масло нужно подать на рулевое управление, навесное оборудование и опрокидывание кузова. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.
Перед пуском Насос НШ 16М-3 заполните всасывающую линию маслом: сухой пуск ускоряет износ торцов шестерён. Фланец и шлицевой или шпоночный вал сверяют с посадочным местом заранее: переходники и проставки ухудшают соосность. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.
Ресурс НШ 16М-3 определяют чистота масла, температура и отсутствие кавитации. Масло фильтруют до заливки в бак и в рабочем контуре; фильтр на всасывании выбирают по подаче, чтобы не создавать лишнего разрежения. При шуме, падении подачи или нагреве корпуса проверьте уровень и вязкость масла, герметичность всасывающей линии и состояние манжеты вала.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Нельзя запускать насос без масла и без проверки направления вращения. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 132S4 мощностью 7,5 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос НШ 16М-3 и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
