| Расход | 30,3 |
| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 7,5 / 1500 · АИР 132S4 |
| Размеры, см | 120x100x120 |
| Вес, кг | 1,7 |

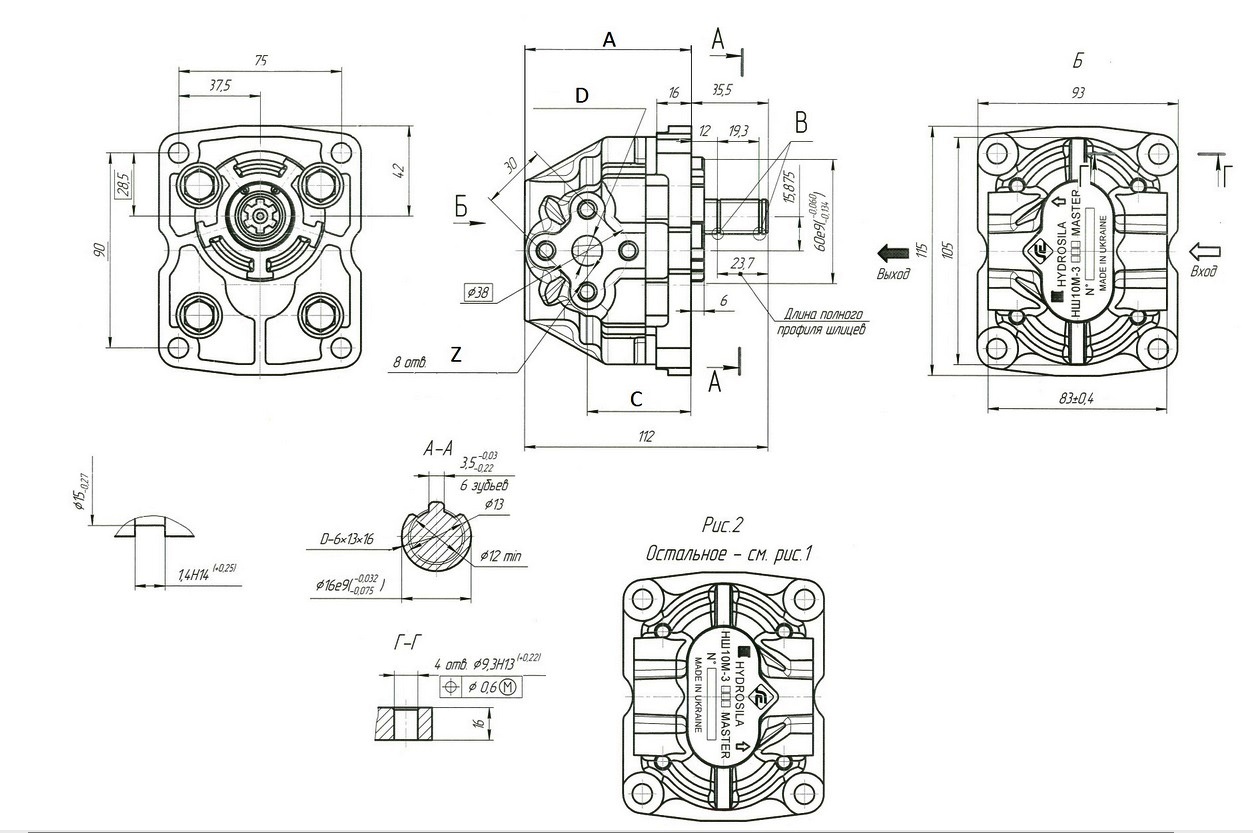

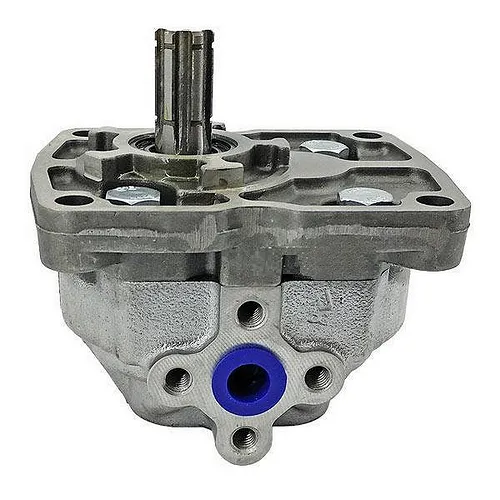

Насос НШ 14М-3 — шестерённый насос серии НШ с шестернями внешнего зацепления, предназначенный для подачи минерального масла в гидро- и смазочные системы. При давлении 16 МПа (160 бар) поток несёт гидравлическую мощность около 8,08 кВт — именно её насос превращает из механической мощности на валу. На странице — характеристики, расчёт подачи на других оборотах, подбор двигателя, монтаж и обслуживание этой модели, без данных соседних исполнений.
| Параметр | Значение |
|---|---|
| Модель | НШ 14М-3 |
| Рабочий объём, см³ | 14 |
| Подача, л/мин (при 1500 об/мин) | 30,3 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 7,5 |
| Масса, кг | 1,7 |
Паспортная подача 30,3 л/мин относится к частоте вращения 1500 об/мин. Если привод медленнее номинального, ожидайте около 18,2 л/мин на 900 об/мин; на 1500 об/мин — около 30,3 л/мин. В пересчёте на часы это около 1,82 м³/ч: бак на 100 л такой насос прокачивает примерно за 3,3 мин. Теоретическая подача V·n/1000 равна 21 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Давление 16 МПа задаёт рабочую точку насоса по прочности корпуса и нагрузке на подшипники. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Для сборки на 1500 об/мин двигатель 7,5 кВт держит давление порядка 63,3 МПа и выше, если подача насоса и КПД соответствуют паспорту.
Ориентир по мощности привода — двигатель АИР 132S4. Насос соединяют с двигателем упругой муфтой или фланцем; соосность валов важнее запаса по мощности. Если двигатель рассчитан на 1500 об/мин, а насос работает в диапазоне шире, проверьте подачу и мощность на реальных оборотах по пересчёту выше.
| Элемент маркировки | Расшифровка |
| НШ | Насос шестеренный |
| 14 | Рабочий объем 13,75 см³ |
| М | Модернизированная конструкция |
| 3 | Номинальное давление 16 МПа |
Две шестерни вращаются навстречу друг другу в плотном корпусе. На стороне всасывания зубья выходят из зацепления, объём камер растёт, и масло заполняет впадины между зубьями. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. За один оборот вытесняется 14 см³, поэтому подача всегда пропорциональна оборотам вала.
Насос НШ 14М-3 применяют в гидросистемах мобильной техники: погрузчиков, тракторов, коммунальных и дорожных машин, где масло нужно подать на рулевое управление, навесное оборудование и опрокидывание кузова. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.
Установите Насос НШ 14М-3 так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Всасывающую магистраль делают с запасом по сечению и без воздушных мешков; нагнетательную — с предохранительным клапаном и фильтром. Проверьте герметичность всех соединений на минимальном давлении, только потом выходите на рабочее.
Для НШ 14М-3 главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Для нестандартных режимов пришлите нам схему гидросистемы: подберём подходящий насос или агрегат.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 30,3 л/мин при 1500 об/мин; на 1500 об/мин ориентировочно 30,3 л/мин.
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 132S4 мощностью 7,5 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Цена Насос НШ 14М-3 указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
