| Давление, Мпа | 16 |
| Мощность, кВт / обороты | ≈16,6 / 1500 · АИР 160M4 |
| Вес, кг | 5,1 |

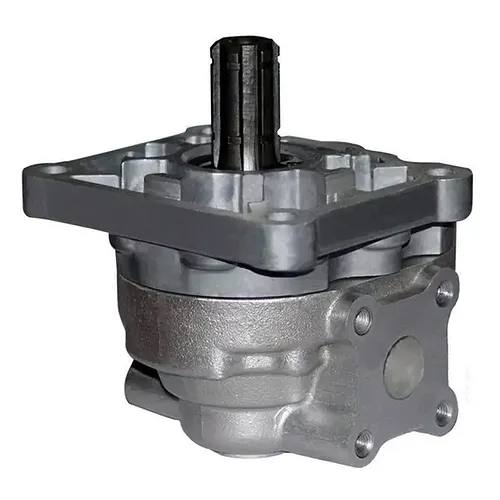

Насос НШ 32М3 С (шпон. вал) — шестерённый насос серии НШ с шестернями внешнего зацепления с рабочим объёмом 32 см³ за оборот вала. Насос не регулирует подачу: расход задают обороты вала, а давление в системе складывается из нагрузки на исполнительные механизмы. На странице — характеристики, расчёт подачи на других оборотах, подбор двигателя, монтаж и обслуживание этой модели, без данных соседних исполнений.
| Параметр | Значение |
|---|---|
| Модель | НШ 32М3 С |
| Рабочий объём, см³ | 32 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 (паспортный диапазон — до 2400) |
| Мощность, кВт | 26,6 |
| Масса, кг | 5,1 |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 32 л/мин на 1000 об/мин, 48 л/мин на 1500 об/мин, 96 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Реальная подача всегда ниже геометрической: часть масла перетекает через торцевые зазоры и зазоры по вершинам зубьев.
Давление 16 МПа задаёт рабочую точку насоса по прочности корпуса и нагрузке на подшипники. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Предохранительный клапан обязателен: без него закрытая линия за секунды поднимет давление выше допустимого.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. Если двигатель рассчитан на 1500 об/мин, а насос работает в диапазоне шире, проверьте подачу и мощность на реальных оборотах по пересчёту выше.
|
Код рабочего объема |
32 |
|
|
Размер A |
мм |
115 |
|
Размер B |
мм |
108 |
|
Размер C |
мм |
75.5 |
|
Размер E |
мм |
54 |
|
Размер D (Вход) |
мм |
27 |
|
Размер D1 (Выход) |
мм |
19 |
|
Размер Zxhmin |
мм |
M10x15 |
|
Размер ? (Вход) |
град |
72 |
|
Размер ?1 (Выход) |
град |
72 |
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. У нагнетательного канала зубья снова сходятся и выталкивают масло; именно зазоры между торцами шестерён и крышками определяют внутренние утечки. Подача пропорциональна оборотам: удвоив обороты, вы удвоите расход при том же давлении.
Насос НШ 32М3 С (шпон. вал) применяют в гидросистемах мобильной техники: погрузчиков, тракторов, коммунальных и дорожных машин, где масло нужно подать на рулевое управление, навесное оборудование и опрокидывание кузова. Перед выбором сверьте вязкость масла при рабочей температуре, фильтрацию и допустимое разрежение на входе насоса.
Проверьте направление вращения вала перед запуском НШ 32М3 С: неверное направление выводит из строя манжету и создаёт кавитацию. Фланец и шлицевой или шпоночный вал сверяют с посадочным местом заранее: переходники и проставки ухудшают соосность. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.
Срок службы НШ 32М3 С зависит от фильтрации масла и от того, насколько режим работы близок к паспортному. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. Подтёки по валу означают износ манжеты, а падение подачи при нормальном масле — износ торцов шестерён.
Частая ошибка — подбирать двигатель только по номинальной подаче, не учитывая пусковой режим. Нельзя запускать насос без масла и без проверки направления вращения. Для нестандартных режимов пришлите нам схему гидросистемы: подберём подходящий насос или агрегат.
Ближайшие по подаче исполнения этой серии:
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 160S4 мощностью 15 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос НШ 32М3 С (шпон. вал) и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
