| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 5,5 / 1500 · АИР 112М4 |
| Вес, кг | 3 |

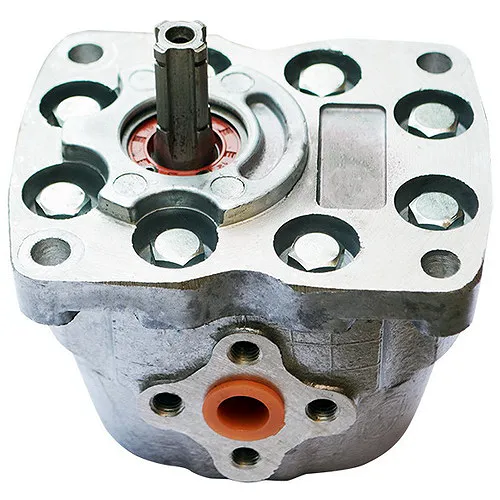

Насос НШ 10Г3 — шестерённый насос серии НШ с шестернями внешнего зацепления, предназначенный для подачи минерального масла в гидро- и смазочные системы. Номинальное давление на выходе — 16 МПа (160 бар), поэтому насос рассчитан на гидросистемы среднего давления. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | НШ 10Г3 |
| Рабочий объём, см³ | 10 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 5,5 |
| Масса, кг | 3 |
| Направление вращения вала | правое |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 10 л/мин на 1000 об/мин, 15 л/мин на 1500 об/мин, 30 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Теоретическая подача V·n/1000 равна 15 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Давление в системе определяется нагрузкой, а не насосом: насос лишь создаёт поток. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Для сборки на 1500 об/мин двигатель 5,5 кВт держит давление порядка 45,2 МПа и выше, если подача насоса и КПД соответствуют паспорту.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. При ремённой передаче учитывайте нагрузку на подшипник вала: насосу нужна муфта или шкив с разрешённой радиальной нагрузкой.
| Символ | Расшифровка |
|---|---|
| НШ | Насос шестеренный |
| 10 | Рабочий объем 10 см³/об |
| Г | Модификация для агрессивных сред |
| 3 | Третья ревизия конструкции |
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. У нагнетательного канала зубья снова сходятся и выталкивают масло; именно зазоры между торцами шестерён и крышками определяют внутренние утечки. За один оборот вытесняется 10 см³, поэтому подача всегда пропорциональна оборотам вала.
Такие насосы ставят на сельскохозяйственную и строительную технику, в гидросистемы уборочных и дорожных машин; перед выбором сверьте посадочный фланец и вал. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.
Проверьте направление вращения вала перед запуском НШ 10Г3: неверное направление выводит из строя манжету и создаёт кавитацию. Фланец и шлицевой или шпоночный вал сверяют с посадочным местом заранее: переходники и проставки ухудшают соосность. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.
Ресурс НШ 10Г3 определяют чистота масла, температура и отсутствие кавитации. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. При шуме, падении подачи или нагреве корпуса проверьте уровень и вязкость масла, герметичность всасывающей линии и состояние манжеты вала.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Нельзя запускать насос без масла и без проверки направления вращения. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 112М4 мощностью 5,5 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос НШ 10Г3 и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
