| Вес, кг | 35 |

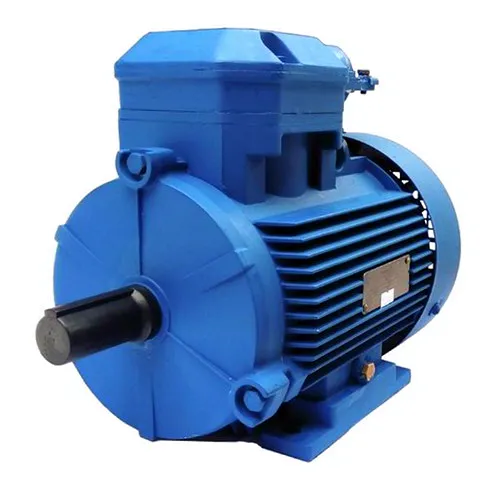

Электродвигатель 4ВР 100L6 — это надежный взрывозащищенный асинхронный двигатель мощностью 2.2 кВт, предназначенный для продолжительной работы в составе стационарного оборудования во взрывоопасных зонах. Мотор является оптимальным выбором для надежного привода насосов, вентиляторов и конвейеров.
Электродвигатель 4ВР 100L6 — это трехфазный асинхронный мотор с короткозамкнутым ротором специального назначения. Основная область его применения — работа в условиях, где существует опасность образования взрывоопасных газовых, паровых или пылевоздушных смесей. Конструкция данного устройства соответствует требованиям взрывозащиты вида «взрывонепроницаемая оболочка», что делает безопасной эксплуатацию электродвигателя 4ВР 100L6 на нефтегазовых, химических и горнодобывающих предприятиях.
Электродвигатель 4ВР 100L6 отличается высокой эксплуатационной надежностью и рассчитан на продолжительный режим работы S1. Этот двигатель идеально подходит для тех случаев, когда требуется обеспечить стабильную работу оборудования в сложных условиях. Сбалансированность конструкции и качественная изоляция обмоток обеспечивают длительный срок службы даже при интенсивной загрузке.
Если бы промышленные предприятия были живыми организмами, то электродвигатели типа 4ВР 100L6 были бы их неутомимым и абсолютно спокойным сердцем, которое не паникует даже в самой «взрывоопасной» атмосфере.
| Параметр | Значение для модели 4ВР 100L6 |
|---|---|
| Мощность, кВт | 2.2 |
| Частота вращения вала, об/мин | 1000 (синхронная) / ~940 (фактическая) |
| Напряжение питания, В | 380 (3-фазный, 50 Гц) |
| Номинальный ток, Iн, А | 5.55 |
| КПД, % | 81.5 |
| Коэффициент мощности, Cos φ | 0.74 |
| Кратность пускового момента (Мп/Мн) | 1.9 |
| Кратность максимального момента (Mmax/Мн) | 2.2 |
| Маркировка взрывозащиты | 1ExdIIBT4 |
| Режим работы | Продолжительный S1 |
| Степень защиты IP | IP54, IP55 |
| Материал корпуса | Литая сталь (взрывонепроницаемая оболочка) |
| Климатическое исполнение | У2.5, Т2.5, УХЛ2.5 |
Принцип работы электродвигателя 4ВР 100L6 основан на классической конструкции трехфазного асинхронного двигателя. При подаче на обмотки статора трехфазного напряжения 380 В 50 Гц создается вращающееся магнитное поле. Это поле индуцирует токи в короткозамкнутом роторе («беличьей клетке»), что приводит к возникновению вращающего момента, приводящего вал двигателя в движение.
Ключевая особенность данного мотора заключается не в принципе его работы, а в конструктивных мерах обеспечения взрывозащиты. Корпус электродвигателя 4ВР 100L6 выполнен в виде взрывонепроницаемой оболочки, способной выдержать давление внутреннего взрыва горючих газов, не давая пламени и продуктам горения выйти наружу. Все кабельные вводы, клеммная коробка и места сочленения частей корпуса имеют специальные уплотнения, препятствующие проникновению внешней взрывоопасной среды внутрь оболочки.
Одна из самых частых проблем, которые мы видим при ремонте, — это последствия работы двигателя 4ВР 100L6 на пониженном или повышенном напряжении. Питание не в рамках допусков вызывает чрезмерный нагрев обмоток и ускоренный износ изоляции, что в условиях взрывозащищенного корпуса особенно критично, так как диагностировать перегрев сложнее. Всегда проверяйте параметры питающей сети перед монтажом.
Температурный режим работы электродвигателя 4ВР 100L6 определяется его климатическим исполнением (У2.5, Т2.5, УХЛ2.5), которое позволяет уверенно эксплуатировать его в широком диапазоне окружающих температур. Температура внутри корпуса и на обмотках должна строго контролироваться, так как перегрев может привести к разрушению изоляции и выходу двигателя из строя. Качество подводимого питания напрямую влияет на температурный режим.
При соблюдении всех условий эксплуатации (номинальное напряжение, частота, правильное охлаждение, чистота окружающей среды), типовой срок службы подобных промышленных электродвигателей составляет 15-20 лет и более. Регламентное обслуживание, включающее чистку от пыли, проверку подшипникового узла и состояние уплотнений, может существенно продлить этот ресурс. Электродвигатель 4ВР 100L6, купленный у проверенного поставщика, способен стать надежным узлом на многие годы.
Сфера применения электродвигателя 4ВР 100L6 охватывает все отрасли, где существует риск образования взрывоопасных концентраций газов, паров или пыли. В машиностроении и автомобильной промышленности его используют в окрасочных цехах. В горнодобывающей и нефтегазовой отраслях — для привода насосов, компрессоров и вентиляторов в шахтах и на буровых установках. На предприятиях химической промышленности он обеспечивает работу перемешивающих устройств, дозирующих насосов и транспортеров. В металлообработке может применяться в гальванических цехах, а также приводить в движение оборудование с масляными туманами. Двигатель находит применение в текстильной промышленности на пыльных производствах, в строительстве — для специализированного оборудования, а также в ЖКХ — при откачке канализационных стоков или вентиляции подвальных помещений с риском скопления газа.
Электродвигатель 4ВР 100L6, несмотря на классическую конструкцию, идеально вписывается в концепцию Industry 4.0. Оснащенный датчиками вибрации, температуры и тока, он становится источником данных для систем предиктивной аналитики. Интеграция с ПЛК позволяет дистанционно контролировать его состояние, прогнозировать необходимость в обслуживании и предотвращать аварийные остановки. В составе автоматизированных линий с коботами он обеспечивает безопасную и непрерывную работу в опасных зонах без присутствия человека.
Правильное обслуживание является залогом длительного срока службы электродвигателя 4ВР 100L6. Основные процедуры включают регулярную очистку наружной поверхности корпуса от пыли и грязи для обеспечения теплоотвода, контроль температуры подшипникового узла и периодическую замену смазки, а также проверку состояния кабельного ввода и клеммных соединений. Необходимо следить за тем, чтобы вентиляционные каналы (если они есть в конструкции) не были заблокированы.
В процессе эксплуатации первыми требуют внимания механические элементы: подшипники качения и уплотнения вала. Внутренние электрические компоненты, такие как обмотки статора, рассчитаны на долгий срок службы, но могут выйти из строя из-за перегрева, вибрации или некачественного электропитания. Ремонт взрывозащищенного двигателя, включая замену обмоток, должен выполняться только в специализированных мастерских, имеющих право и оборудование для восстановления целостности взрывонепроницаемой оболочки и проведения последующих испытаний.
Для организации планового технического обслуживания и текущего ремонта двигателя рекомендуется иметь следующий стандартный комплект запасных частей и расходных материалов (ЗИП): подшипники (два экземпляра), сальниковые уплотнения вала (манжеты), уплотнительные прокладки для кабельного ввода и клеммной коробки, крепежные изделия (болты, гайки, шайбы). Для полноценного ремонта может потребоваться ремонтный комплект более высокого уровня, включающий набор РТИ для всех соединений корпуса, запасные клеммы и даже комплект лаков для восстановления изоляции. Оригинальные запчасти и ЗИП для электродвигателя 4ВР 100L6 можно заказать через нашего менеджера, что гарантирует сохранение всех сертификационных характеристик изделия.
На рынке представлены различные модификации и аналоги взрывозащищенных электродвигателей. Например, модели с той же мощностью 2.2 кВт но с частотой вращения 1500 об/мин для другого передаточного отношения. Исполнения с повышенной степенью защиты IP65 для работы в условиях струй воды. Двигатели на фланцевом креплении (IM3081) для компактного монтажа. Модификации на номинальное напряжение 660 В для работы в специфических электросетях. И, конечно, аналогичные изделия с другими маркировками взрывозащиты (например, ExdIIC для зон с водородом) в зависимости от классификации зоны.
| Элемент | Расшифровка |
|---|---|
| 4ВР | Серия трехфазных взрывозащищенных асинхронных электродвигателей с короткозамкнутым ротором. |
| 100 | Высота оси вращения вала, мм (100 мм). Определяет габаритный размер. |
| L | Установочный размер по длине станины (средняя длина для данной высоты оси вращения). |
| 6 | Количество полюсов. Определяет синхронную частоту вращения: 1000 об/мин (для 6 полюсов при 50 Гц). |
Применение надежного и сертифицированного электродвигателя 4ВР 100L6 — это не просто требование техники безопасности, а прямая экономия. Высокий КПД (81.5%) и продуманная конструкция снижают потери энергии, что сокращает счета за электричество. Надежность мотора минимизирует простои дорогостоящего технологического оборудования. В итоге, инвестиции в качественный привод окупаются за счет роста общей эффективности производства, снижения аварийности и затрат на срочный ремонт.

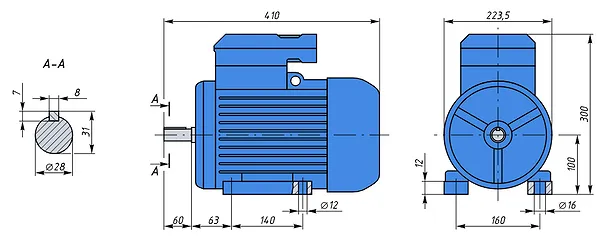

Габаритные размеры электродвигателя 4ВР 100L6 составляют 391 мм в длину, 226 мм в ширину и 246.5 мм в высоту до оси вала. Монтажные типы исполнения позволяют гибко подойти к установке устройства. Исполнение на лапах (IM1081/1082) предусматривает крепление через отверстия в лапах станины к фундаментной раме. Исполнение комбинированное (IM2081/2082) позволяет также использовать фланец (диаметр посадочного фланца 250 мм) для жесткого соединения с ответной частью приводимого механизма. Исполнение на одном фланце (IM3081/3082) применяется для максимально компактного соосного монтажа. Диаметр выходного конца вала составляет 28 мм.
Электродвигатель взрывозащищенный 4ВР 100L6 IM1081 — базовая модель для монтажа на лапах с напряжением 380В/50Гц, IP55.
Электродвигатель 4ВР 100L6 IM2081 УХЛ2 — модификация на лапах и фланце для климатических условий умеренно холодного климата.
Электродвигатель взрывозащищенный 4ВР 100L6 IM3082 — фланцевое исполнение для непосредственного соединения с насосом, степень защиты IP54.
Электродвигатель 4ВР 100L6 в исполнениях У2.5 и УХЛ2.5 изначально создан для эксплуатации в условиях РФ. Он сохраняет работоспособность при широком диапазоне температур окружающего воздуха, характерном для большинства регионов России и стран СНГ. Конструкция устойчива к типичным для отечественных производств нестабильностям в питающих сетях, а его герметичная конструкция позволяет работать в условиях повышенной запыленности.
Электродвигатель 4ВР 100L6, в зависимости от заказанного климатического исполнения (например, УХЛ для холодного климата), способен надежно работать при отрицательных температурах до -40°C и ниже, а также при повышенных температурах, характерных для производственных цехов. Главный вызов в экстремальных условиях — поддержание температуры подшипникового узла (требуется специальная морозостойкая смазка) и контроль состояния изоляции обмоток. Конструкция взрывонепроницаемой оболочки делает регламентные работы вне специализированной мастерской сложными, но при этом обеспечивает высочайший уровень защиты от внешней среды.
Теоретически, электродвигатель 4ВР 100L6 мог бы пригодиться и на Марсе. Его взрывонепроницаемая оболочка отлично справилась бы с низким атмосферным давлением и не допустила бы утечки внутренней газовой среды. Осталось решить вопросы с питанием в 380В/50Гц и организовать эффективное охлаждение в условиях разреженной марсианской атмосферы. Класс пылевлагозащиты IP55 был бы там очень кстати!
Какой основной способ монтажа для двигателя 4ВР 100L6?
Двигатель выпускается в трех основных вариантах исполнения: на лапах (IM1081/1082), на лапах и фланце (IM2081/2082), а также на одном фланце (IM3081/3082). Это позволяет гибко подобрать вариант крепления под конкретное оборудование.
В каких взрывоопасных зонах можно использовать этот двигатель?
Электродвигатель 4ВР 100L6 с маркировкой 1ExdIIBT4 предназначен для зон с присутствием взрывоопасных газов или паров групп IIA и IIB (например, метан, пропан, этилен) и температурным классом T4 (максимальная температура поверхности корпуса не выше 135°C). Для зон с другими газами (водород) или пылью требуются иные маркировки.
Какова цена на электродвигатель 4ВР 100L6 и какие гарантии?
Точную цену и актуальную информацию о возможности купить электродвигатель 4ВР 100L6 с доставкой вы можете уточнить у менеджеров компании. На всю продукцию бренда Гидромаш действует гарантия 12 месяцев.
Возможна ли быстрая доставка в мой город?
Мы осуществляем доставку по всей России, а также в страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан). Для городов Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, как правило, доступна наиболее быстрая логистика со складов компании.
Выбирая промышленный привод, вы выбираете надежность и безопасность. Мы предлагаем купить оригинальный электродвигатель 4ВР 100L6 от проверенного производителя Гидромаш с полным комплектом технической документации и сертификатами взрывозащиты. Каждое изделие проходит контроль, а вам предоставляется гарантия 12 месяцев. Заказать необходимое оборудование можно прямо сейчас — мы организуем его быструю отгрузку со склада в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске или Казани. Оперативная доставка по России и странам СНГ позволит вам в кратчайшие сроки запустить или модернизировать ваш производственный объект. Привлекательная цена на данный электродвигатель делает сотрудничество с нами экономически выгодным.
