| Мощность | 90 |
| Частота, об/мин | 1500 |
| Вес, кг | 390 |
Электродвигатель ВА 250 М4: позиция каталога «Гидромаш» (серия ВА; высота оси вращения 250 мм; буква установочного размера «М»; 4 полюса, синхронная частота около 1500 об/мин при 50 Гц). Поясняем, что означают обозначение и что учитывать при выборе.
Электродвигатель ВА 250 М4
Это электродвигатель взрывозащищённого исполнения. Такие двигатели используют во взрывоопасных зонах: на шахтных и промышленных объектах, где возможно появление горючих газов, пыли или смесей.
Для безопасной работы выполните подключение через допущенные кабельные вводы, не повреждайте взрывозащитные поверхности и не вскрывайте оболочку в опасной зоне. Объём и периодичность осмотров определяют паспорт изделия и регламент предприятия.
Расшифровка стандартная: число — высота оси вращения, буква S, M или L — длина станины, цифра в конце — число полюсов. При частоте сети 50 Гц синхронная частота равна примерно 3000, 1500, 1000 или 750 об/мин, рабочая немного меньше.
В обозначении приведено: серия ВА; высота оси вращения 250 мм; буква установочного размера «М»; 4 полюса, синхронная частота около 1500 об/мин при 50 Гц. Номинальную мощность, напряжение и ток, а также степень защиты проверяют по паспорту к конкретному двигателю.
Маркировка вида Exd означает вид взрывозащиты «взрывонепроницаемая оболочка»: она выдерживает внутренний взрыв и не передаёт его в окружающую среду. Римская цифра в маркировке показывает группу оборудования: I — для шахт и рудников, II — для прочих взрывоопасных объектов.
До оформления заказа уточните:
Заказ позиции «Электродвигатель ВА 250 М4» начинается со сверки параметров из названия с вашей задачей. Соседние позиции: Электродвигатель ВРА 200М6 РВ ExdI, Электродвигатель ВРМ 200М8 РВ ExdI, Электродвигатель ВРА 225М2 РВ ExdI, Электродвигатель ВРА 225М4 РВ ExdI. Для заказа укажите обозначение «Электродвигатель ВА 250 М4», количество и условия применения; наличие, цену и срок поставки подтверждайте при обращении. Если нужного исполнения нет, предложим аналог по тем же параметрам.
Подбор выполняем по высоте оси, мощности, частоте вращения и маркировке взрывозащиты; сообщите, что стоит на оборудовании.
Это вид взрывозащиты «взрывонепроницаемая оболочка»: оболочка выдерживает внутренний взрыв и не передаёт его наружу.
Это последняя цифра типоразмера. Для сети 50 Гц 2, 4, 6 и 8 полюсов дают синхронную частоту около 3000, 1500, 1000 и 750 об/мин.
Описание
Электродвигатель ВА 250 М4 — электромотор, отвечающий требованиям по взрывобезопасности категории II (работа в условиях газовой среды). Конструктивно это трехфазный электродвигатель с короткозамкнутым ротором, в базовом исполнении рассчитанный на питание от сети 380 В/50 Гц, и не предусматривающий изменение частоты вращения вала.
Ключевая особенность ВА 250 М4 — конструкция, предотвращающая передачу взрывной волны и продуктов взрыва во внешнюю среду. Это обеспечено размещением статора и ротора во взрывобезопасном кожухе, а кроме того герметизацией щелей, вывода вала и точки ввода питающего кабеля. Контроль состояния мотора обеспечивается встроенными датчиками температуры обмотки и подшипников. Для повышения безопасности предусмотрены наружные и внутренние клеммы заземления.
Двигатель ВА 250 М4 предлагается в монтажных исполнениях для установки на лапы и лапы + фланец, имеет класс нагревостойкости изоляции F (до +155 °C), предназначен для продолжительного режима работы. Агрегат может использоваться для привода вентиляторов, насосов, станков и прочего оборудования, работающего во взрывоопасных помещениях категории II (риск образования взрывоопасных смесей воздуха с газами и парами), в том числе в шахтах, на химических, металлургических и иных предприятиях.
Характеристики
| Основные параметры | |
|---|---|
| Мощность, кВт | 90 |
| Тип электродвигателей | асинхронные трехфазные взрывозащищенные |
| Частота вращения вала (фактическая) | 1480 |
| Напряжение, В | 380/660 |
| Ток, Iн, А | 165 |
| КПД, % | 93,9 |
| Кратность пускового момента Мп/Мн | 2,2 |
| Коэффициент мощности, Соs ф | 0,88 |
| Кратность максимального момента Mmax/Мн | 2,3 |
| Частота вращения вала | 1500 об/мин |
| Маркировка взрывозащиты | 1ExdIIBT4 |
| Исполнение и возможные модификации | |
| Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
| Степень защиты от влаги и пыли | IP54, IP55 |

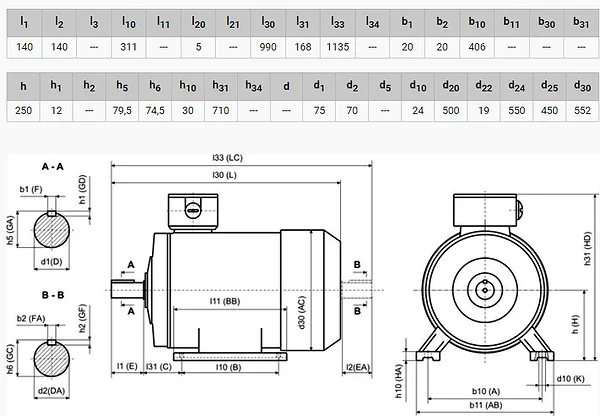

| Габаритные размеры | |
| Диаметр вала, мм | 75 |
| Диаметр фланца, мм | 550 |
| Размеры (ВхДхГ), мм | 690x945x494 |
| Вес, кг | 585,90 |
 |
 |
