Электродвигатель 4ВР 80В6

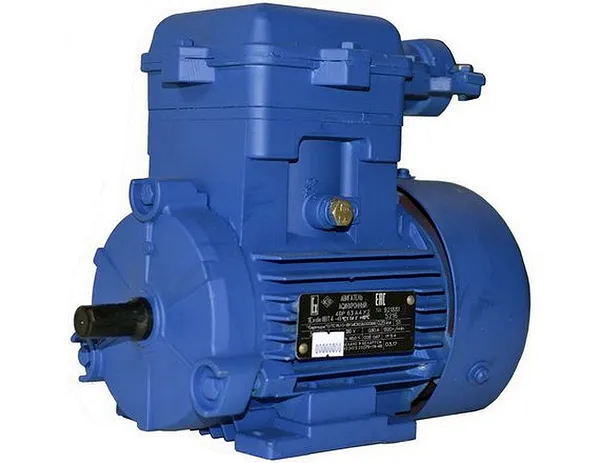

Взрывозащищенный электродвигатель 4ВР 80В6 — это асинхронный трехфазный мотор с короткозамкнутым ротором, предназначенный для безопасной работы в помещениях с потенциально взрывоопасными газовыми смесями. Устройство обеспечивает надежный привод для насосов, вентиляторов и конвейеров в химической, нефтегазовой и горнодобывающей промышленности, сочетая высокую производительность с максимальным уровнем защиты.

Описание и назначение

Электродвигатель 4ВР 80В6 представляет собой современное взрывозащищенное решение для силового привода стационарного промышленного оборудования. Основное назначение данного электродвигателя 4ВР 80В6 — обеспечение бесперебойной и, что критически важно, безопасной работы механизмов в условиях, где присутствует риск образования взрывоопасных концентраций газов, паров или пыли. От стандартных моторов его отличает наличие взрывонепроницаемой оболочки (исполнение «d»), которая предотвращает попадание искр, дуги или высокой температуры из внутренней части двигателя во внешнюю среду, способную к воспламенению.

Конструкция и технические характеристики электродвигателя 4ВР 80В6 строго соответствуют требованиям серии стандартов ГОСТ Р 51330 и ГОСТ 30852.0-2002 (МЭК 60079-0). Это гарантирует его легитимное применение на опасных производственных объектах на территории России и стран СНГ. Мощность данного исполнения составляет 1,1 кВт при номинальном напряжении 380 В и частоте 50 Гц, что делает его идеальным выбором для компактных, но ответственных агрегатов. Заказывая электродвигатель 4ВР 80В6, вы получаете аппарат с продолжительным режимом работы S1, высокой степенью защиты от пыли и влаги (IP54/IP55) и климатическим исполнением, адаптированным для российских условий (У2.5, УХЛ2.5).

Вес, габариты, код ТН ВЭД, ГОСТ

Тихий трудяга среди взрывов

Если бы взрывозащищенный электродвигатель 4ВР 80В6 был человеком, он работал бы сапёром — спокойно, внимательно и с абсолютной уверенностью, что его «внутренний мир» ни при каких обстоятельствах не станет причиной внешнего ЧП. Пока вокруг бушуют химические реакции, он бесшумно вращает свой вал, надёжно изолированный от всех внешних рисков крепкой металлической «бронёй».

Технические характеристики

Принцип работы

Принцип работы взрывозащищенного электродвигателя 4ВР 80В6 основан на классической схеме трёхфазного асинхронного двигателя с короткозамкнутым ротором. При подаче трёхфазного напряжения на обмотки статора создаётся вращающееся магнитное поле. Это поле индуцирует токи в короткозамкнутой обмотке ротора («беличьей клетке»), в результате чего возникает сила, заставляющая ротор вращаться с частотой, немного меньшей синхронной (эффект скольжения).

Ключевое отличие и главная особенность данного электродвигателя 4ВР 80В6 заключается в его взрывонепроницаемой оболочке. Корпус двигателя спроектирован и изготовлен с таким запасом прочности и точностью прилегания всех разъёмных соединений (фланцев, крышек, вводных устройств), что в случае возможного внутреннего воспламенения газовой смеси (например, из-за неисправности), взрывная волна и продукты горения не могут выйти наружу и спровоцировать взрыв во внешней опасной среде. Оболочка эффективно охлаждает газы и гасит пламя, локализуя опасность внутри себя.

Для обеспечения надёжной работы электродвигателя 4ВР 80В6 критически важно соблюдать номинальные параметры питающей сети (напряжение, частоту) и не допускать перегрузок по току сверх паспортных значений. Неправильное подключение или эксплуатация вне допустимого температурного диапазона может привести к перегреву, что снижает как взрывозащитные свойства, так и общий ресурс агрегата.

Не экономьте на мощности и сечении кабеля

Самая частая ошибка при подключении такого мотора, как электродвигатель 4ВР 80В6 — использование кабеля недостаточного сечения «потому что всего 1.1 кВт». Учитывая пусковые токи, которые могут в несколько раз превышать номинальные, и необходимость обеспечения стабильного питания для корректной работы защиты, это приводит к просадкам напряжения, перегреву проводки и, как следствие, к ложным срабатываниям защит или выходу из строя двигателя. Всегда рассчитывайте сечение кабеля с запасом, ориентируясь на пусковой ток.

Температурный режим и срок службы

Взрывозащищенный электродвигатель 4ВР 80В6 рассчитан на продолжительную работу в широком диапазоне температур окружающей среды: от -40°С до +40°С для исполнения УХЛ, и в ещё более жёстких условиях для специальных модификаций. Этот диапазон обеспечивается соответствующим подбором изоляционных материалов обмоток (класс нагревостойкости F или H) и консистентной смазки подшипников, не теряющей своих свойств на морозе и не вытекающей при нагреве.

Срок службы электродвигателя 4ВР 80В6 напрямую зависит от соблюдения температурного режима и качества рабочей среды (запыленность, влажность). Перегрев — главный враг изоляции обмоток. Превышение допустимой температуры даже на 10°С сверх номинала может вдвое сократить ресурс двигателя. На объектах с высокой запыленностью важно своевременно очищать внешние ребра охлаждения корпуса, чтобы не нарушать теплоотвод. При правильной эксплуатации, своевременном обслуживании и отсутствии экстремальных перегрузок средний срок службы данного двигателя составляет 15-20 лет и более, что делает покупку электродвигателя 4ВР 80В6 долгосрочным и надежным вложением.

Область применения

Взрывозащищенный электродвигатель 4ВР 80В6 находит применение во множестве отраслей промышленности, где существует риск образования взрывоопасных атмосфер. В машиностроении и автомобильной промышленности он может использоваться в окрасочных цехах, где присутствуют пары ЛКМ. В горнодобывающей промышленности и нефтегазовой отрасли это привод для насосов, вентиляторов местного проветривания, лебёдок и конвейеров, работающих в загазованных выработках или на участках добычи и переработки углеводородов.

В металлообработке и химической промышленности электродвигатель 4ВР 80В6 приводит в действие оборудование в цехах с выделением водорода, аммиака, сероводорода или горючей пыли. В деревообработке и текстильной промышленности он безопасно работает в пылевых средах. В строительстве и ЖКХ такие двигатели применяются в насосных станциях, обслуживающих подземные резервуары, где возможно скопление метана или других газов. Таким образом, купить электродвигатель 4ВР 80В6 — значит обеспечить безопасность на любом объекте с повышенным классом взрывопожароопасности.

Современные технологии

Современный взрывозащищенный электродвигатель 4ВР 80В6 — это не просто изолированный мотор. Он готов к интеграции в концепцию Industry 4.0. Оснащённый дополнительными датчиками вибрации и температуры с intrinsically safe исполнением (искробезопасная цепь), он может передавать данные о своём состоянии в систему ПЛК или IoT-платформу. Это позволяет организовать предиктивный мониторинг: прогнозировать износ подшипников, контролировать нагрузку и перегрев, предотвращая аварии. Такая интеграция позволяет использовать электродвигатель 4ВР 80В6 в автоматизированных линиях с коботами, где требуется максимальная надёжность и информативность каждого узла.

Обслуживание и ремонт

Для продления срока службы взрывозащищенного электродвигателя 4ВР 80В6 необходимо проводить регулярное техническое обслуживание. Основные операции включают в себя периодическую проверку и подтяжку контактных соединений в клеммной коробке, контроль состояния подшипников (шум, вибрация, нагрев) и их смазку в регламентированные производителем сроки. Особое внимание следует уделять чистоте и целостности взрывонепроницаемых поверхностей корпуса – любые сколы, глубокие царапины или коррозия на фланцах и крышках могут нарушить герметичность оболочки и свести на нет взрывозащитные свойства.

Наиболее быстроизнашиваемыми элементами являются подшипниковые узлы и уплотнительные элементы (сальники, прокладки). Ресурс подшипников сильно зависит от соблюдения режимов работы, правильности монтажа и качества смазки. При появлении повышенного люфта или шума требуется замена. Ремонт обмоток статора или ротора должен проводиться только в специализированных мастерских, имеющих право ремонта взрывозащищенного оборудования, с обязательным сохранением класса изоляции и последующей проверкой на герметичность.

Ремкомплект или ЗИП

Для оперативного обслуживания и ремонта электродвигателя 4ВР 80В6 рекомендуем заказать оригинальный ремонтный комплект (ЗИП). Как правило, в его состав входят быстроизнашиваемые детали, необходимые для восстановления работоспособности: комплекты подшипников (закрытого типа, с соответствующей смазкой), манжеты и сальниковые уплотнения для вала, набор уплотнительных прокладок для крышек и фланцев, крепёжные элементы (болты, шпильки, гайки, шайбы) для герметичных соединений. Наличие такого комплекта на складе предприятия позволяет минимизировать время простоя оборудования в случае необходимости планового или внепланового ремонта.

Аналоги устройства

На рынке представлены различные аналоги взрывозащищенного электродвигателя 4ВР 80В6, отличающиеся по стандартам габаритов, степени защиты или параметрам. При выборе альтернативы всегда обращайте внимание на соответствие взрывозащитной маркировки (Ex) и установочных размеров. Примеры возможных аналогов по характеристикам:

1. Двигатель Exd, 1.1 кВт, 1000 об/мин, исполнение IM1081, IP55, напряжение 380/660В.
2. Взрывозащищенный асинхронный мотор мощностью 1.5 кВт, 3000 об/мин, с фланцевым креплением IM3081.
3. Мотор во взрывонепроницаемом исполнении с повышенным КПД (IE2/IE3), 1.1 кВт, 1500 об/мин.
4. Двигатель с комбинированной взрывозащитой (Exde), 0.75 кВт, 1000 об/мин, для работы в средах с пирофорной пылью.
5. Низковольтный взрывозащищенный привод на 220/380В, 1.1 кВт, с встроенным термодатчиком и клеммной коробкой повышенной герметичности.

Условное обозначение

Экономические выгоды

Инвестиция в качественный взрывозащищенный электродвигатель 4ВР 80В6 — это прямая экономия. Снижение риска аварийной остановки целого участка из-за взрыва или пожара предотвращает колоссальные убытки. Высокий КПД и надёжность агрегата ведут к экономии электроэнергии и сокращению затрат на ремонты. Увеличение межремонтного интервала и общего ресурса оборудования улучшает показатель окупаемости (ROI), делая покупку такого мотора стратегически выгодным решением для любого промышленного предприятия.

Изображения

Габаритные и присоединительные размеры

Габаритные размеры электродвигателя 4ВР 80В6 в исполнении на лапах (IM1081) составляют 204,5 мм по высоте, 320,5 мм по длине и 180 мм по глубине. Основное присоединение — вал диаметром 22 мм с возможностью насадки шкива, муфты или шестерни. Для фланцевых исполнений (IM2081, IM3081) предусмотрен фланец диаметром 200 мм с крепёжными отверстиями по стандарту. Монтажные лапы имеют стандартные посадочные отверстия, позволяющие устанавливать двигатель на раму или плиту. Компактные размеры данного электродвигателя 4ВР 80В6 облегчают его монтаж в стеснённых условиях машинных залов или внутри технологических установок.

Примеры заказа

Модель электродвигателя 4ВР 80В6 IM1081 УХЛ2.5 IP55 — взрывозащищенный двигатель на лапах, климатическое исполнение УХЛ, степень защиты IP55.

Модель электродвигателя 4ВР 80В6 IM2081 У2.5 IP54 — мотор с комбинированным креплением (лапы и фланец) для умеренного климата со степенью защиты IP54.

Модель электродвигателя 4ВР 80В6 IM3081 Т2.5 IP55 — фланцевое исполнение для тропического климата с высокой защитой от влаги.

Адаптация к российским условиям

Взрывозащищенный электродвигатель 4ВР 80В6 изначально создан с учётом требований отечественных стандартов и реалий. Он уверенно работает в российском диапазоне температур от крепких морозов до летней жары. Изоляция обмоток и подшипниковые смазки совместимы с суровыми условиями эксплуатации. Конструкция устойчива к типичным для объектов ЖКХ и промышленности РФ перепадам напряжения в сети. Готовность к длительной эксплуатации без частого обслуживания делает этот двигатель идеальным выбором для удалённых и ответственных объектов по всей России и странам СНГ.

Работа в экстремальных условиях

Электродвигатель 4ВР 80В6 в специальном климатическом исполнении способен сохранять работоспособность при экстремально низких температурах до -40°С и ниже, а также в условиях повышенной влажности и запылённости. Это достигается применением морозостойких материалов, а также смазок, сохраняющих вязкость в широком температурном диапазоне.

Ключевым требованием для работы в таких условиях является правильный запуск: при сильном морозе перед включением рекомендуется прогрев двигателя включением на несколько минут вхолостую или с помощью внешних нагревателей. Устройство совместимо с отечественными смазочными материалами, соответствующими требованиям ГОСТ. Конструктивное исполнение с высокими степенями защиты IP54/IP55 позволяет проводить визуальный контроль и простейшие операции технического обслуживания даже в полевых условиях, не нарушая герметичность взрывонепроницаемой оболочки.

Возможность работы на Марсе или Луне

Если бы на Марсе вдруг понадобилось запустить насос для перекачки местной жидкой субстанции в атмосфере из углекислого газа, взрывозащищенный электродвигатель 4ВР 80В6 был бы серьёзным кандидатом. Его герметичная оболочка защитила бы внутренности от разрежённой марсианской атмосферы и пылевых бурь. Рабочий диапазон температур покрывает марсианские -63°C (+ выживание ночью при -140°C с подогревом). А защита от взрыва пригодилась бы рядом с гипотетическими метановыми источниками. Конечно, потребовалась бы доработка системы питания и охлаждения, но запас прочности и надёжности у этой модели — внеземной.

Часто задаваемые вопросы

Какой тип взрывозащиты у двигателя 4ВР 80В6?
Электродвигатель 4ВР 80В6 имеет взрывозащиту вида «взрывонепроницаемая оболочка» (обозначение «d»), что соответствует маркировке 1ExdeIIBT4. Это означает, что его корпус способен выдержать внутренний взрыв и не дать ему распространиться во внешнюю взрывоопасную среду.

На какое напряжение и частоту рассчитан этот двигатель?
Двигатель рассчитан на номинальное напряжение 380 Вольт и частоту 50 Герц (трёхфазная сеть). Также доступны модификации на другие напряжения (например, 220/380, 660 В), которые можно уточнить при заказе у нашего менеджера.

Как осуществляется доставка двигателей по России и СНГ?
Мы организуем доставку взрывозащищенного электродвигателя 4ВР 80В6 по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан и Туркменистан. Сроки и стоимость доставки зависят от региона и выбранной транспортной компании.

Какая гарантия предоставляется на электродвигатель?
На все взрывозащищенные электродвигатели 4ВР 80В6, приобретённые у нас, предоставляется гарантия от производителя сроком 12 месяцев с момента отгрузки. Гарантия распространяется на отсутствие заводских дефектов материалов и изготовления.
