| Вес, кг | 3 |

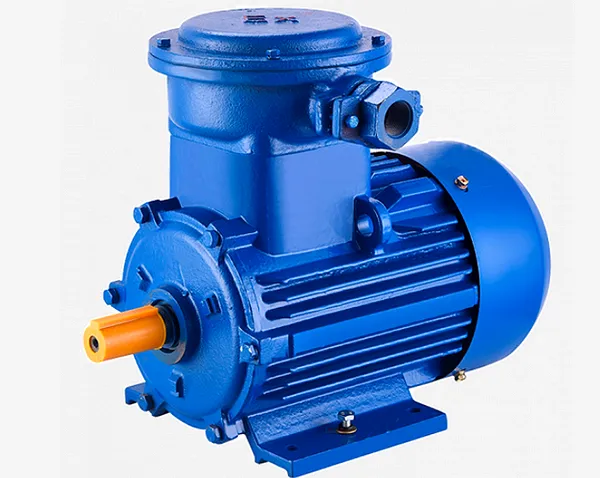

Электродвигатель BA 180M4 — это трёхфазный взрывозащищённый асинхронный двигатель с короткозамкнутым ротором, мощностью 30 кВт, предназначенный для безопасной работы в газовой среде категории II. Устройство сочетает высокую надёжность, эффективность (КПД до 90,5%) и конструкцию, исключающую передачу взрывной волны во внешнюю среду, что делает его незаменимым для опасных производств.
Электродвигатель BA 180M4 является ключевым элементом привода для оборудования, эксплуатируемого в условиях постоянного риска образования взрывоопасных газо- и паровоздушных смесей. Это не просто двигатель, а комплексное техническое решение, обеспечивающее безопасность технологических процессов на химических, нефтегазовых, шахтных и металлургических предприятиях. Основное назначение электродвигателя BA 180M4 — привести в действие насосы, вентиляторы, компрессоры и станки там, где любая искра или перегрев могут привести к катастрофе.
Отличительной чертой взрывозащищенного электродвигателя BA 180M4 является его запатентованная конструкция взрывонепроницаемой оболочки (маркировка 1ExdIIBT4). Статор и ротор размещены в сверхпрочном кожухе, способном выдержать и локализовать внутренний взрыв, предотвратив его передачу в окружающую атмосферу. Все потенциальные пути утечки — щели, вывод вала, ввод кабеля — надежно герметизированы. В отличие от обычных моторов, электродвигатель BA 180M4 оснащен встроенной системой термоконтроля с датчиками температуры обмотки и подшипников, что позволяет оперативно реагировать на переграв и предотвращать аварийные ситуации.
Выбирая электродвигатель BA 180M4, вы получаете агрегат, рассчитанный на продолжительный режим работы (S1) с классом нагревостойкости изоляции F (до +155°C). Частота вращения вала составляет 1460 об/мин при номинальной частоте сети 50 Гц. Конструкция предлагается в двух монтажных исполнениях: на лапах (IM1001) и комбинированном — лапы + фланец (IM3001), что обеспечивает универсальность при интеграции в существующие системы.
Инженеры шутят, что электродвигатель BA 180M4 — это «танк» в мире электромоторов. Если внутри случайно что-то воспламенится, он проглотит этот «взрывной обед», переварит его и никому не расскажет. Его герметичность сравнима с подводной лодкой, а надёжность — со швейцарскими часами, только весом в три центнера и предназначенными для работы в аду химического комбината.
| Параметр | Значение для BA 180M4 |
|---|---|
| Номинальная мощность, кВт | 30 |
| Частота вращения вала (номин./факт.), об/мин | 1500 / 1460 |
| Напряжение питания, В | 380 |
| Номинальный ток, Iн, А | 59,3 |
| КПД, % | 90,5 |
| Коэффициент мощности, cos φ | 0,85 |
| Кратность пускового момента (Мп/Мн) | 1,7 |
| Кратность максимального момента (Mmax/Мн) | 2,7 |
| Маркировка взрывозащиты | 1ExdIIBT4 |
| Класс нагревостойкости изоляции | F (до +155°C) |
| Степень защиты IP | IP54, IP55 |
| Режим работы | Продолжительный (S1) |
| Диаметр вала, мм | 55 (с пазом для шпонки) |
| Масса (примерно), кг | 280 |
Принцип работы электродвигателя BA 180M4 основан на создании вращающегося магнитного поля трехфазной обмоткой статора, которое индуцирует токи в короткозамкнутом роторе («беличья клетка»). Взаимодействие этих полей создает электромагнитный момент, заставляющий ротор вращаться с небольшой разницей относительно скорости поля (скольжение). Высокий КПД в 90,5% обеспечивается оптимизированными магнитными и электрическими потерями.
Взрывозащита реализована по принципу «взрывонепроницаемой оболочки». Корпус электродвигателя BA 180M4 обладает такой механической прочностью и плотностью прилегания крышек, что возможный внутренний взрыв газов, проникших внутрь, не вызовет повреждений корпуса и не приведет к воспламенению внешней среды. Щели между деталями корпуса выполнены как лабиринтные уплотнения достаточной длины, чтобы охладить и погасить пламя. Это критически важно для безопасной эксплуатации двигателя BA 180M4.
Встроенные датчики температуры (термосопротивления) в обмотках статора и подшипниковых узлах постоянно контролируют тепловое состояние агрегата. При превышении допустимых температур сигнал поступает на систему управления, которая может отключить питание или подать предупреждение. Правильная эксплуатация электродвигателя BA 180M4 требует соблюдения допусков соосности при монтаже и контроля качества подводимого напряжения.
Самая частая ошибка — монтаж электродвигателя BA 180M4 без заземления или с ненадежным контактом в цепи защитного заземления. Наружные и внутренние клеммы заземления предусмотрены не для красоты. Их игнорирование не только нарушает требования ПУЭ и взрывозащиты, но и резко увеличивает риск поражения персонала электрическим током. Второй «граблями» является монтаж на деформированное или слабое основание, что ведет к вибрациям, перекосу и ускоренному износу подшипников.
Электродвигатель BA 180M4 рассчитан на работу в широком диапазоне температур окружающей среды в соответствии с климатическим исполнением (например, У2.5 от -45°C до +40°C). Класс нагревостойкости изоляции F позволяет обмоткам выдерживать температуру до +155°C, обеспечивая запас прочности при пиковых нагрузках или кратковременных перегревах. Температура подшипниковых узлов также контролируется, что предотвращает их заклинивание.
Срок службы взрывозащищенного электродвигателя BA 180M4 при правильной эксплуатации в номинальном режиме превышает 20 000 моточасов, а часто достигает 10-15 лет. Ключевыми факторами, влияющими на ресурс, являются качество питающего напряжения (отсутствие перекосов фаз, провалов), своевременное обслуживание подшипников (замена смазки), чистота и температура окружающего воздуха. Перегрев на каждые 10°C выше нормы сокращает срок жизни изоляции вдвое.
Электродвигатель BA 180M4 находит применение во множестве отраслей промышленности, где присутствуют взрывоопасные газовые среды. В машиностроении и автомобильной промышленности он приводит окрасочные камеры и сушильные установки. В горнодобывающей и нефтегазовой отраслях — это привод насосов для перекачки нефтепродуктов, газа, шахтных вентиляторов и компрессоров на буровых установках.
В металлообработке и химической промышленности электродвигатель BA 180M4 используется для привода мешалок реакторов, циркуляционных насосов в цехах с парами растворителей. В деревообработке и текстильной промышленности он может применяться в системах аспирации и вентиляции помещений, где возможно образование взвесей. В строительстве и ЖКХ такие двигатели ставят на насосные станции в подземных резервуарах, где может скапливаться метан или другие газы.
Электродвигатель BA 180M4 готов к интеграции в эпоху Индустрии 4.0. Оснащение дополнительными интеллектуальными датчиками (вибрации, частичных разрядов) и модулем связи позволяет подключить его к системам IoT для постоянного мониторинга состояния. Данные о температуре, токе и вибрации в реальном времени могут передаваться на ПЛК или в SCADA-систему, обеспечивая предиктивную диагностику и планирование обслуживания. Это минимизирует внезапные остановки и повышает общую эффективность оборудования (OEE).
Регламентное обслуживание электродвигателя BA 180M4 включает периодический контроль затяжки крепежных болтов, проверку состояния клеммных соединений и цепи заземления. Для продления срока службы критически важна регулярная (раз в 2-3 года или по наработке) замена смазки в подшипниковых узлах с использованием консистентной смазки, рекомендованной производителем. Также необходимо следить за чистотой корпуса и ребер охлаждения.
Быстрее всего изнашиваются подшипники качения и уплотнения вала. При появлении повышенного шума, вибрации или нагрева подшипникового щита требуется их диагностика и замена. Обмотки статора имеют высокий ресурс, но могут быть повреждены из-за скачков напряжения или длительных перегрузок. Капитальный ремонт, включающий перемотку статора, должны выполнять специализированные предприятия, имеющие лицензию на ремонт взрывозащищенного оборудования, чтобы не нарушить целостность взрывонепроницаемой оболочки.
Для оперативного восстановления работоспособности электродвигателя BA 180M4 рекомендуется иметь ремонтный комплект (ЗИП). В его состав обычно входят быстроизнашиваемые детали: комплект радиально-упорных подшипников (для вала и противоприводной стороны), набор уплотнительных колец (сальников) для вала, манжетные уплотнения, набор крепежных болтов и гаек для фланца и крышек, клеммы для подключения кабеля. Также полезно иметь запасную заглушку для отверстия слива конденсата. Оригинальные ЗИП-комплекты для электродвигателя BA 180M4 можно заказать у официального поставщика.
На рынке представлены различные аналоги взрывозащищенного электродвигателя BA 180M4 по мощности и характеристикам: 1. Электродвигатель ВА 160L4 (мощность 15 кВт, 1500 об/мин, 1ExdIIBT4). 2. Электродвигатель АИМ 180М4 во взрывозащищенном исполнении Exd (30 кВт, IP55). 3. Импортный аналог серии HXR 180M-4 (30 кВт, 380/660В, класс F, Ex d IIC T4). 4. Двигатель с частотным регулированием на базе BA 180M4 со встроенным преобразователем. 5. Исполнение с повышенной степенью защиты IP65 для особо запыленных сред.
| Элемент кода | Расшифровка |
|---|---|
| BA | Серия взрывозащищенных асинхронных двигателей |
| 180 | Высота оси вращения, мм (габарит) |
| M | Установочный размер по длине станины (средняя длина) |
| 4 | Количество полюсов (4 = синхронная частота 1500 об/мин) |
| 1Exd | Взрывозащита: взрывонепроницаемая оболочка (по ГОСТ Р МЭК 60079-1) |
| IIB | Группа взрывоопасной смеси (пропан, этилен и др.) |
| T4 | Температурный класс (макс. температура поверхности +135°C) |
Внедрение электродвигателя BA 180M4 напрямую влияет на экономику предприятия. Высокий КПД (90,5%) снижает потребление электроэнергии на 3-5% по сравнению со стандартными моторами аналогичной мощности. Надежность и взрывозащита минимизируют риск дорогостоящих аварийных остановок и простоев производства. Длительный срок службы и возможность ремонта сокращают затраты на обновление парка оборудования. В итоге, инвестиции в качественный взрывозащищенный электродвигатель BA 180M4 окупаются за счет снижения эксплуатационных расходов и повышения общей безопасности, давая ощутимый ROI.

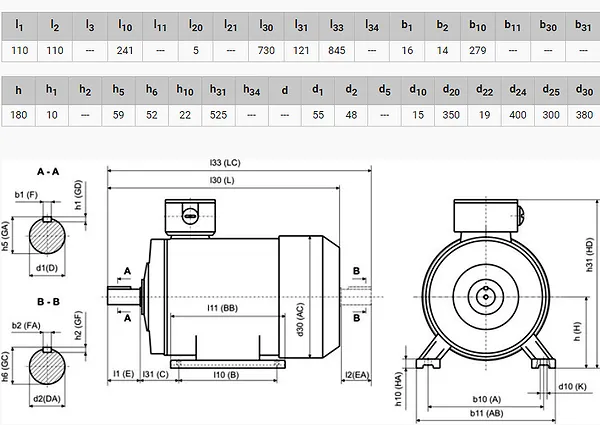

Общие габариты электродвигателя BA 180M4 составляют 525 мм в высоту, 730 мм в длину и 380 мм в ширину (глубину). Для монтажа предусмотрены лапы с отверстиями под фундаментные болты. Диаметр выходного конца вала — 55 мм, выполнен со шпоночным пазом стандартного размера для установки полумуфты или шкива. Во фланцевом исполнении (IM3001) на переднем щите расположен фланец диаметром 400 мм с крепежными отверстиями для непосредственной стыковки с приводимым механизмом.
Особенностью монтажа является требование точной соосности вала двигателя и механизма. Допустимое радиальное биение не должно превышать 0,05 мм, угловое — 0,05 мм/100 мм. Это особенно важно для обеспечения долгой работы подшипников и уплотнений. При установке в ограниченном пространстве необходимо обеспечивать свободный доступ воздуха к ребрам охлаждения корпуса для эффективного теплоотвода.
Модель BA 180M4 — базовое исполнение двигателя на лапах (IM1001), взрывозащита 1ExdIIBT4, IP54, климатическое исполнение У2.5.
Модель BA 180M4/3001 — исполнение с комбинированным креплением (лапы + фланец IM3001), степень защиты IP55 для помещений с повышенной влажностью.
Модель BA 180M4 с датчиками Pt100 — комплектация с встроенными датчиками температуры сопротивления в обмотках статора для подключения к системе термоконтроля.
Электродвигатель BA 180M4 идеально адаптирован для суровых условий России и стран СНГ. Климатические исполнения У2.5, УХЛ2.5 обеспечивают стабильную работу при температуре от -45°C до +40°C. Конструкция устойчива к типичным для отечественных сетей колебаниям напряжения (±10%). Двигатель совместим с требованиями местных нормативов по взрывозащите и промышленной безопасности. Его герметичность и защита IP54/IP55 позволяют эксплуатировать его на объектах ЖКХ, в шахтах и на открытых промплощадках с высокой запыленностью и влажностью.
Электродвигатель BA 180M4 способен работать в экстремальных условиях. При температурах до -40°C и ниже (после специального «холодного пуска» и прогрева) используются морозостойкие сорта смазки в подшипниках. Высокий класс защиты IP55 позволяет ему выдерживать прямое попадание струй воды и работать в условиях мелкодисперсной пыли. Совместимость с широким спектром масел и рабочих жидкостей по ГОСТам делает его универсальным для разных отраслей.
Конструкция позволяет проводить базовую диагностику (замер сопротивления изоляции, проверку датчиков) и даже замену подшипников в полевых условиях силами квалифицированного персонала, что критически важно для удаленных нефтегазовых месторождений или горнодобывающих предприятий. Корпус из чугуна обладает высокой стойкостью к механическим воздействиям и коррозии.
Если фантазировать, то электродвигатель BA 180M4 имел бы шансы на Марсе. Его взрывонепроницаемая оболочка герметична не только для газов, но и для разреженной атмосферы, защищая обмотки от космического вакуума. Диапазон рабочих температур класса F перекрывает марсианские перепады. Проблемой стало бы отсутствие трёхфазной сети 380В/50Гц, но специальный преобразователь на солнечных батареях решил бы вопрос. Главное — его «вездеходная» надежность и способность работать в агрессивной среде сделали бы его фаворитом для марсианских насосных станций по добыче воды.
Какой срок доставки электродвигателя BA 180M4 в мой город?
Мы осуществляем доставку по всей России и странам СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. В крупные города, такие как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, отгрузка со склада возможна в течение 1-3 рабочих дней. Срок транспортной доставки зависит от выбранного перевозчика и удаленности региона.
Какой гарантийный срок на электродвигатель BA 180M4?
На весь ассортимент продукции, включая электродвигатель BA 180M4, предоставляется официальная гарантия от производителя сроком 12 месяцев с момента отгрузки. Гарантия распространяется на заводские дефекты материалов и изготовления при условии соблюдения правил транспортировки, монтажа и эксплуатации.
Можно ли использовать BA 180M4 с частотным преобразователем?
Да, электродвигатель BA 180M4 может работать в паре с частотным преобразователем (ПЧ), что позволяет плавно регулировать скорость вращения. Однако для этого требуется использование специального ПЧ, имеющего соответствующую сертификацию для работы во взрывоопасных зонах, либо установка преобразователя за пределами опасной зоны. Также рекомендуется дополнительный мониторинг температуры обмоток при длительной работе на низких оборотах.
В чем разница между исполнениями IP54 и IP55 для данной модели?
IP54 обеспечивает защиту от пыли (защита от проникновения, количество неопасно) и брызг воды с любого направления. IP55 обеспечивает защиту от пыли и струй воды с любого направления. Выбор зависит от условий эксплуатации: IP55 предпочтительнее для помещений с возможностью мойки или прямого воздействия водяных струй, например, в цехах мясопереработки или на открытых площадках.
Выбирая электродвигатель BA 180M4 у нас, вы получаете оригинальное оборудование бренда Гидромаш с полным пакетом документов и гарантией 12 месяцев. Мы предлагаем конкурентную цену и возможность оперативной отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши логистические службы обеспечат быструю доставку по России и странам СНГ. Чтобы купить взрывозащищенный электродвигатель BA 180M4 или уточнить детали, достаточно заказать обратный звонок или связаться с нами через раздел Контакты. Наши специалисты помогут подобрать нужную модификацию и оформят заявку на отгрузку.
