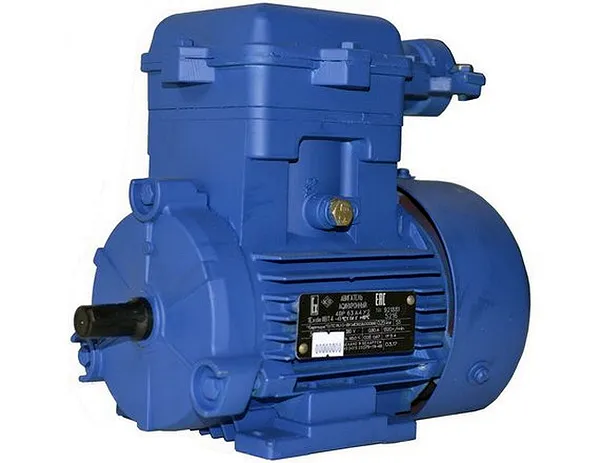

Электродвигатель 4ВР 90L6 — это взрывозащищенный асинхронный двигатель трехфазного тока мощностью 1,1 кВт, предназначенный для работы в условиях возможного образования взрывоопасных смесей. Конструкция соответствует стандартам РФ и имеет высокую надежность, что делает его оптимальным решением для опасных производств. Купить электродвигатель 4ВР 90L6 можно с быстрой отгрузкой со складов в крупных городах.
Электродвигатель 4ВР 90L6 представляет собой асинхронный электродвигатель с короткозамкнутым ротором, выполненный во взрывозащищенном исполнении. Он предназначен для привода стационарного оборудования — насосов, вентиляторов, конвейеров, вентиляционных установок и других агрегатов, работающих в помещениях категории II по взрывопожарной опасности.
Основное отличие электродвигателя 4ВР 90L6 от обычных моторов — наличие взрывонепроницаемой оболочки (маркировка 1ExdellBT4), которая предотвращает передачу взрыва во внешнюю среду. Такое исполнение позволяет использовать двигатель на объектах химической, нефтегазовой, горнодобывающей промышленности, где возможно образование смесей воздуха с газами или парами.
Электродвигатель 4ВР 90L6 изготавливается в соответствии с российскими стандартами (ГОСТ 31606-2012, ГОСТ Р 51330.1) и имеет привязку габаритов по РС-3031. Двигатель работает от сети 380 В/50 Гц, но доступны модификации на другие напряжения. Режим работы — продолжительный (S1).
При выборе электродвигателя 4ВР 90L6 важно учитывать не только мощность и частоту вращения, но и тип монтажа (на лапах, на фланце или комбинированный), а также климатическое исполнение. Двигатель поставляется в исполнениях У2.5, Т2.5, УХЛ 2.5, что позволяет эксплуатировать его в различных климатических зонах России и СНГ.
Электродвигатель 4ВР 90L6 настолько надежен, что даже если внутри него попытается устроить «вечеринку» взрывоопасная смесь, он аккуратно ее изолирует и не допустит распространения волны. Можно сказать, это образцовый «охранник» на производстве — всегда на посту!
| Параметр | Значение |
|---|---|
| Мощность, кВт | 1,1 |
| Частота вращения вала (фактическая), об/мин | 920 |
| Синхронная частота вращения, об/мин | 1000 |
| Напряжение, В | 380 (возможны другие напряжения) |
| Номинальный ток, А | 3,15 |
| КПД, % | 75 |
| Коэффициент мощности, cos φ | 0,71 |
| Кратность пускового момента Мп/Мн | 2,2 |
| Кратность максимального момента Mmax/Мн | 2,3 |
| Маркировка взрывозащиты | 1ExdellBT4 |
| Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
| Степень защиты от влаги и пыли | IP54, IP55 |
| Диаметр вала, мм | 22 |
| Диаметр фланца, мм | 200 |
| Габариты (В×Д×Г), мм | 204,5×320,5×180 |
| Режим работы | S1 (продолжительный) |
Электродвигатель 4ВР 90L6 работает по принципу асинхронного двигателя с короткозамкнутым ротором. При подаче трехфазного напряжения на обмотки статора создается вращающееся магнитное поле, которое индуцирует токи в роторе. Взаимодействие магнитных полей статора и ротора создает вращающий момент, приводящий ротор в движение с частотой, немного меньшей синхронной (скольжение).
Взрывозащищенное исполнение достигается за счет особой конструкции оболочки, способной выдержать давление внутреннего взрыва и предотвратить его передачу во внешнюю среду. Все соединения и зазоры рассчитаны так, чтобы продукты взрыва охлаждались при выходе, исключая воспламенение внешней смеси.
Важно, чтобы питающее напряжение и частота соответствовали номинальным значениям, иначе возможен перегрев, снижение момента и повышенное скольжение. Также необходимо обеспечить правильное соединение обмоток (звезда или треугольник) в зависимости от напряжения сети.
Частая ошибка — неправильное заземление корпуса электродвигателя 4ВР 90L6. Если контур заземления выполнен с нарушением (например, недостаточное сечение проводника или плохой контакт), это может привести к накоплению статического электричества и искрению, что опасно во взрывоопасной зоне. Всегда проверяйте качество заземления перед пуском.
Электродвигатель 4ВР 90L6 рассчитан на работу в диапазоне температур, определяемом климатическим исполнением. Для исполнения УХЛ 2.5 допустимая температура окружающей среды составляет от -40°C до +40°C. При этом температура самих обмоток не должна превышать класс изоляции (обычно B или F).
Срок службы электродвигателя 4ВР 90L6 при соблюдении условий эксплуатации (нормальные нагрузка, температура, качество электроснабжения) составляет 10-15 лет. Ключевыми факторами, влияющими на ресурс, являются состояние подшипников (рекомендуется регулярная смазка), отсутствие перегрузок и вибраций, а также чистота окружающего воздуха (отсутствие агрессивных примесей).
Электродвигатель 4ВР 90L6 находит применение в различных отраслях промышленности: машиностроение, автомобильная промышленность, горнодобывающая промышленность, нефтегазовая отрасль, металлообработка, деревообработка, химическая промышленность, текстильная промышленность, строительство, ЖКХ.
В химической и нефтегазовой промышленности данный двигатель используется для привода насосов перекачки агрессивных сред, вентиляторов вытяжки в цехах с взрывоопасными парами. В горнодобывающей отрасли — для конвейеров, подъемных механизмов в шахтах, где возможно образование метановоздушных смесей. В металлообработке и машиностроении — в окрасочных цехах, участках с применением легковоспламеняющихся жидкостей. В ЖКХ — для вентиляции подвальных помещений, котельных, где может скапливаться газ.
Электродвигатель 4ВР 90L6 может быть интегрирован в системы Industry 4.0 и IoT. Оснащение дополнительными датчиками (вибрации, температуры, тока) позволяет осуществлять непрерывный мониторинг состояния двигателя, прогнозировать остаточный ресурс подшипников и обмоток, предотвращать внезапные отказы. Подключение к ПЛК дает возможность автоматического управления и согласованной работы с другим оборудованием, включая коботов (коллаборативных роботов) на сборочных линиях.
Для продления срока службы электродвигателя 4ВР 90L6 рекомендуется проводить регулярное техническое обслуживание: проверять состояние подшипников, при необходимости добавлять смазку, контролировать уровень вибрации, очищать корпус от пыли и грязи, проверять качество изоляции обмоток.
Быстрее всего изнашиваются подшипники качения, а также уплотнения вала, предотвращающие попадание пыли и влаги внутрь. При появлении повышенного шума, нагрева или вибрации следует остановить двигатель и провести диагностику.
Ремонтный комплект для электродвигателя 4ВР 90L6 может включать: подшипники (обычно два — со стороны привода и противоположной), уплотнительные манжеты сальниковые, прокладки крышек, крепежные элементы (болты, шайбы, гайки). Возможен заказ оригинального ЗИПа у производителя для быстрого восстановления работоспособности.
Аналоги электродвигателя 4ВР 90L6 по характеристикам:
1. Электродвигатель взрывозащищенный 1,5 кВт, 1000 об/мин, на лапах.
2. Двигатель асинхронный 0,75 кВт с фланцевым креплением, степень защиты IP55.
3. Мотор трехфазный 1,1 кВт, 1500 об/мин, исполнение ExdellCT4.
4. Электродвигатель 2,2 кВт, 1000 об/мин, монтаж IM1081.
5. Двигатель для насоса 1,1 кВт, 3000 об/мин, климат УХЛ.
| Элемент кода | Значение |
|---|---|
| 4ВР | Серия взрывозащищенных асинхронных двигателей |
| 90 | Габарит по высоте оси вращения (90 мм) |
| L | Установочный размер по длине сердечника (средняя длина) |
| 6 | Количество полюсов (шесть полюсов, синхронная частота 1000 об/мин) |
Использование электродвигателя 4ВР 90L6 позволяет снизить простои технологического оборудования за счет высокой надежности и взрывозащиты. Экономия энергии достигается благодаря КПД 75% и оптимизированной конструкции. Рост ресурса двигателя и всего привода уменьшает затраты на ремонты и замены. В итоге, применение данного двигателя улучшает окупаемость (ROI) за счет увеличения времени наработки на отказ и снижения эксплуатационных расходов.
Габаритные размеры электродвигателя 4ВР 90L6: высота 204,5 мм, длина 320,5 мм, ширина 180 мм. Присоединительные размеры: диаметр вала 22 мм, диаметр фланца 200 мм. Тип монтажа определяется исполнением: IM1081/1082 (на лапах), IM2081/2082 (на лапах и фланце), IM3081/3082 (на фланце). При установке важно соблюдать соосность вала двигателя и приводимого механизма, использовать соответствующие полумуфты или другие соединительные элементы.
Электродвигатель 4ВР 90L6 IM1081 — монтаж на лапах, напряжение 380 В, климатическое исполнение У2.5.
Электродвигатель 4ВР 90L6 IM2081 — комбинированный монтаж (лапы+фланец), напряжение 220/380 В, степень защиты IP55.
Электродвигатель 4ВР 90L6 IM3082 — фланцевое крепление, напряжение 660 В, исполнение УХЛ 2.5.
Электродвигатель 4ВР 90L6 адаптирован для работы в широком диапазоне температур, характерных для России и СНГ. Исполнения У2.5, Т2.5, УХЛ 2.5 покрывают все климатические зоны. Конструкция устойчива к нестабильному качеству электроснабжения (допускает колебания напряжения ±10% и частоты ±5%). Двигатель совместим с российскими стандартами на взрывозащиту и может эксплуатироваться на объектах ЖКХ и промышленности РФ и СНГ.
Электродвигатель 4ВР 90L6 способен работать при температурах до -40°C и выше +40°C (в соответствии с климатическим исполнением). Он устойчив к повышенной влажности, запыленности (степень защиты IP54/IP55), а также к воздействию агрессивных сред при условии сохранения целостности оболочки. В полевых условиях возможен ремонт с заменой подшипников и уплотнений, но для сложного ремонта обмоток требуется специализированная мастерская.
Теоретически электродвигатель 4ВР 90L6 мог бы работать на Марсе или Луне за счет взрывозащищенной оболочки, которая обеспечивает герметичность и защиту от внешней среды. Однако для работы в вакууме потребовалась бы доработка системы охлаждения (так как нет конвекции воздуха) и изоляция, устойчивая к космической радиации. Запас прочности и надежность конструкции данного двигателя делают его кандидатом для наземных испытаний в условиях, имитирующих марсианскую пыль и перепады температур.
Как купить электродвигатель 4ВР 90L6 с доставкой в мой город?
Мы осуществляем доставку по России и странам СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Сроки и стоимость доставки уточняйте у менеджеров.
Какая гарантия на электродвигатель 4ВР 90L6?
Гарантия от производителя составляет 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента отгрузки. Гарантия распространяется на отсутствие заводских дефектов.
Можно ли заказать электродвигатель 4ВР 90L6 с другим напряжением или частотой вращения?
Да, возможны модификации с другими параметрами (напряжение 220 В, 660 В и другие, частота вращения 1500 об/мин и т.д.). Подробности уточняйте при заказе.
Как правильно подобрать электродвигатель 4ВР 90L6 для привода насоса?
Необходимо учитывать мощность насоса, режим работы, условия среды (взрывоопасность), климатические условия. Рекомендуем проконсультироваться с нашими инженерами для точного подбора.
Выбирая оборудование у нас, вы получаете возможность купить оригинальный электродвигатель 4ВР 90L6 с гарантией 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске, Казани. Быстрая доставка по России и странам СНГ позволяет минимизировать простои вашего производства. Бренд Гидромаш гарантирует качество, надежность и соответствие стандартам. Закажите электродвигатель 4ВР 90L6 по выгодной цене с доставкой и гарантией.
