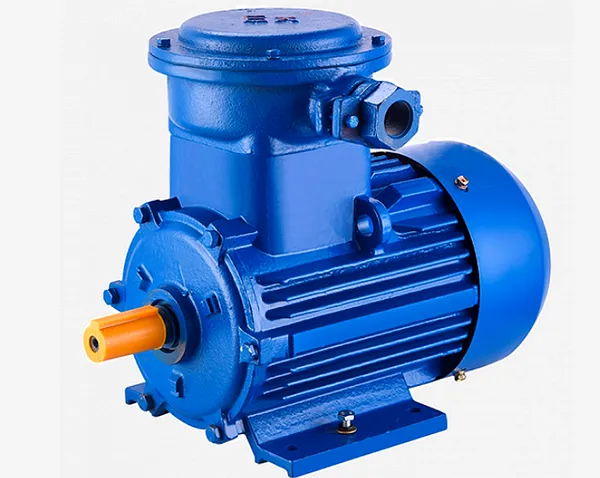

Электродвигатель BA 160М6

Электродвигатель BA 160М6 — это трехфазный асинхронный взрывозащищенный электромотор, спроектированный для надежной работы в условиях риска образования взрывоопасных газовых сред. С высоким КПД, номинальной мощностью 15 кВт и частотой вращения 1000 об/мин, он является оптимальным решением для привода насосного и вентиляторного оборудования. Купить электродвигатель BA 160М6 — значит обеспечить безопасность и бесперебойность производственных процессов.

Описание и назначение

Электродвигатель BA 160М6 представляет собой ключевой компонент для приводных систем, работающих на взрывоопасных и химически активных производствах. Это специализированный агрегат, основная задача которого — обеспечить механическое вращение насосов, вентиляторов, смесителей и другого технологического оборудования в условиях, где присутствуют горючие газы, пары или пыль.

Ключевое отличие данного взрывозащищенного электродвигателя BA 160М6 от стандартных моторов заключается в его конструкции. Все внутренние элементы, включая статор с обмотками и короткозамкнутый ротор, заключены в массивный корпус (кожух) взрывонепроницаемого исполнения. Щели, вывод вала и места ввода кабеля герметично уплотнены, что полностью исключает возможность передачи взрывной волны или искры во внешнюю среду. Таким образом, даже при внутреннем замыкании, электродвигатель BA 160М6 локализует возможную аварию внутри себя, обеспечивая защиту персонала и оборудования.

Технические характеристики двигателя, такие как мощность 15 кВт, напряжение 380/660 В, номинальный ток 31,6 А и КПД 89%, делают его энергоэффективным решением для продолжительного режима работы (S1). Наличие встроенных датчиков температуры на обмотках и в подшипниковых узлах позволяет организовать непрерывный мониторинг состояния агрегата, предотвращая перегрев и выход из строя. Выбор электродвигателя BA 160М6 для заказа — это инвестиция в технологическую безопасность и стабильность производства.

Вес, габариты, код ТН ВЭД, ГОСТ

Не только искра, но и гарантия

«Искра внутри этого электродвигателя BA 160М6 — как сварщик в бронежилете: он может делать своё дело, но его «творчество» никогда не выйдет за пределы положенной ему защиты. Взрывонепроницаемый корпус — это его неприступная крепость.»

Технические характеристики

Принцип работы

Принцип работы электродвигателя BA 160М6 основан на создании вращающегося магнитного поля трехфазной обмоткой статора. Это поле индуцирует токи в короткозамкнутой обмотке ротора («беличье колесо»), что приводит к возникновению момента и вращению вала. Конструкция обычного асинхронного мотора дополнена здесь взрывонепроницаемым кожухом.

Этот корпус выполнен из прочного чугуна и рассчитан на выдерживание давления, возникающего при возможном внутреннем воспламенении горючей смеси, которая теоретически может проникнуть внутрь через зазоры. Герметичные уплотнения на выходах вала и кабельных вводах предотвращают выход продуктов горения наружу, а также проникновение новой порции взрывоопасной среды внутрь после срабатывания защиты. Таким образом, работа взрывозащищенного электродвигателя BA 160М6 не создает дополнительных рисков для окружающей среды.

При эксплуатации важно контролировать температурный режим. Встроенные датчики сопротивления (терморезисторы) в обмотках статора и подшипниковых щитах подключены к внешним клеммам. Их сигнал подается на систему управления или защитное реле, которое отключает питание электродвигателя BA 160М6 при превышении допустимой температуры, предотвращая перегрев, который мог бы стать источником опасности.

Лайфхак для подключения

Типичная ошибка — пренебрежение качеством заземления. На корпусе электродвигателя BA 160М6 есть как наружная, так и специальная внутренняя клемма для подключения защитного заземления. Используйте обе, сечение заземляющего проводника должно соответствовать ПУЭ. Это не просто формальность, а мера, которая в критической ситуации отведет опасный потенциал и может спасти оборудование и жизнь.

Температурный режим и срок службы

Температурный режим эксплуатации электродвигателя BA 160М6 определяется его климатическим исполнением и классом изоляции. Для исполнения У2.5 и УХЛ2.5 рабочий диапазон температур окружающей среды составляет от -40°C до +40°C. Класс изоляции F позволяет обмоткам работать при температуре до +155°C без потери эксплуатационных свойств.

Срок службы двигателя напрямую зависит от соблюдения температурных ограничений, качества питающего напряжения (отсутствие перекосов фаз, скачков) и своевременного технического обслуживания. При работе в номинальном режиме, с соблюдением всех правил монтажа и эксплуатации, ресурс электродвигателя BA 160М6 до капитального ремонта может превышать 40 000 – 60 000 моточасов. Главные факторы, сокращающие ресурс, — это термический перегруз и вибрация из-за несоосной муфтовой посадки или износа подшипников.

Область применения

Электродвигатель BA 160М6 находит широкое применение в отраслях, где присутствуют взрывоопасные зоны: нефтегазовая отрасль (насосные станции, компрессоры на установках подготовки и перекачки), химическая промышленность (приводы мешалок, вентиляторов в цехах), горнодобывающая промышленность (вентиляционное оборудование в шахтах, где возможен выход метана).

В машиностроении и металлообработке его устанавливают на окрасочных линиях, где используются легковоспламеняющиеся растворители и краски. В текстильной промышленности — в цехах, где образуется горючая пыль. В строительстве и ЖКХ такие моторы могут применяться в насосных станциях, расположенных в подземных резервуарах, где возможно скопление газов. Таким образом, купить электродвигатель BA 160М6 необходимо для любого объекта, где требуется надежный привод в условиях повышенной взрывопожароопасности.

Современные технологии

Современный взрывозащищенный электродвигатель BA 160М6 перестает быть «вещью в себе». Интеграция его температурных датчиков в систему IoT-мониторинга позволяет удаленно отслеживать состояние агрегата в реальном времени. Данные о температуре обмотки и вибрации с помощью ПЛК можно анализировать, прогнозируя необходимость обслуживания (предиктивная диагностика). В рамках концепции Industry 4.0 такой двигатель может быть частью умной системы управления технологическим процессом, где его отключение по сигналу защиты автоматически переводит линию в безопасный режим.

Обслуживание и ремонт

Обслуживание электродвигателя BA 160М6 направлено на поддержание его взрывозащитных свойств и механической надежности. Основные операции включают регулярную проверку состояния уплотнений вала и кабельных вводов, подтяжку болтовых соединений взрывонепроницаемого кожуха, контроль состояния подшипников по уровню шума и вибрации, удаление пыли с поверхностей для обеспечения теплоотвода.

Быстрее всего изнашиваются подшипники качения и уплотнительные манжеты (сальники) на выходе вала. При плановом ремонте или после длительной эксплуатации эти узлы подлежат замене. Важно использовать только оригинальные или рекомендованные производителем комплектующие, так как от их качества напрямую зависит сохранение степени взрывозащиты Exd. Любой ремонт, связанный с вскрытием взрывонепроницаемого кожуха, должен проводиться специализированной организацией, после чего требуется проверка герметичности.

Ремкомплект или ЗИП

Для оперативного технического обслуживания и ремонта рекомендуется приобретать ремонтный комплект (ЗИП). В его состав, как правило, входят быстроизнашиваемые и ответственные детали: комплект подшипников (для переднего и заднего щита), уплотнительные кольца и сальниковые уплотнения для вала, комплект прокладок для разъема корпуса (фланца), комплект крепежных болтов и гаек с контргайками для кожуха, клеммные колодки и заглушки для кабельных вводов.

Аналоги устройства

1. Взрывозащищенный двигатель серии ВА 160L6 (аналогичная мощность, но с другими установочными размерами).
2. Электродвигатель Exd с фланцевым креплением IP55, 15 кВт, 1000 об/мин.
3. Асинхронный мотор во взрывонепроницаемом исполнении с приставкой охлаждения (для жарких цехов).
4. Двигатель с повышенным скольжением и повышенной кратностью пускового момента для тяжелых условий пуска.
5. Исполнение двигателя с двухзонным датчиком температуры (обмотка + подшипники) и клеммной коробкой с увеличенным объемом.

Условное обозначение

Экономические выгоды

Применение надежного электродвигателя BA 160М6 напрямую влияет на экономику предприятия. Снижение риска аварий и простоев на взрывоопасных участках минимизирует убытки. Высокий КПД (89%) приводит к снижению потребления электроэнергии. Увеличение межремонтного интервала за счет качественных компонентов и защиты от перегрузок сокращает затраты на обслуживание. Таким образом, цена на электродвигатель BA 160М6 окупается за счет роста общей эффективности и безопасности производства, улучшая показатели ROI.

Изображения

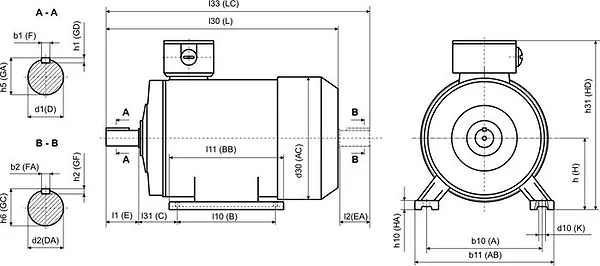

Габаритные и присоединительные размеры

Габаритные размеры электродвигателя BA 160М6 составляют 680 мм в длину (с учетом выступающего вала), 480 мм в высоту (от оси вала до верхней точки) и 313 мм в ширину. Агрегат предлагается в двух основных монтажных исполнениях: на лапах (стандартное) и комбинированном «лапы + фланец». Для установки на лапы используются отверстия в нижней плите станины.

При фланцевом креплении используется задний щит с фланцем диаметром 350 мм с отверстиями под болты. Выходной вал имеет диаметр 48 мм с продольной шпоночной канавкой для соединения с муфтой или рабочим органом. Монтаж в ограниченном пространстве требует учета зон обслуживания (для контроля датчиков, заземления) и обеспечения свободной циркуляции воздуха для охлаждения корпуса.

Примеры заказа

Электродвигатель BA 160М6 У2.5 IP54 380/660В — взрывозащищенный двигатель климатического исполнения У2.5, степень защиты IP54.

Электродвигатель BA 160М6 УХЛ2.5 IP55 380/660В — модификация для умеренного и холодного климата с повышенной защитой от пыли и струй воды.

Электродвигатель BA 160М6 Т2.5 IP54 380/660В — исполнение для тропического климата.

Адаптация к российским условиям

Электродвигатель BA 160М6 адаптирован для работы в России и странах СНГ: он рассчитан на широкий диапазон температур (от -40°C), устойчив к нестабильностям напряжения в промышленных сетях, характерных для удаленных регионов. Его конструкция совместима с требованиями отечественных норм (ПУЭ, ПБ) и готова к эксплуатации в суровых условиях северных месторождений, на химических комбинатах и объектах ЖКХ по всей территории РФ.

Работа в экстремальных условиях

Электродвигатель BA 160М6 способен работать в экстремальных условиях, включая низкие температуры до -40°C (при использовании соответствующих морозостойких смазок в подшипниках) и запыленную атмосферу. Его взрывонепроницаемая конструкция устойчива к внешним механическим воздействиям.

Важным аспектом является возможность диагностики и простого ремонта в полевых условиях силами квалифицированного персонала: замена подшипников, проверка датчиков, устранение негерметичности сальника. Это снижает зависимость от стационарных ремонтных цехов и сокращает время простоя критически важного оборудования.

Возможность работы на Марсе или Луне

Если говорить о гипотетической работе на Марсе, главным врагом электродвигателя BA 160М6 стал бы не взрыв, а почти полное отсутствие атмосферного давления и космический холод. Его взрывонепроницаемый кожух, наоборот, стал бы преимуществом, сохраняя внутри необходимое давление и защищая от реголитовой пыли. Потребовалась бы лишь доработка системы охлаждения (радиация вместо конвекции) и изоляция для сверхнизких температур. Надежность его конструкции говорит о значительном запасе прочности, заложенном на земные «экстремальные условия».

Часто задаваемые вопросы

Как быстро можно получить электродвигатель BA 160М6 и какая цена?
Сроки поставки зависят от требуемого исполнения. Мы организуем быструю отгрузку со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Актуальную цену и наличие уточняйте у менеджеров по телефону или через форму заказа.

Возможна ли доставка в мой город?
Да, мы осуществляем доставку электродвигателя BA 160М6 по всей территории России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Доставка до терминалов ТК в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону часто осуществляется бесплатно или на особых условиях.

Какой срок гарантии на электродвигатель BA 160М6?
На всю поставляемую продукцию бренда Гидромаш предоставляется гарантия 12 месяцев с момента отгрузки, при условии соблюдения правил монтажа, эксплуатации и хранения, изложенных в паспорте изделия.

Можно ли использовать этот двигатель для привода насоса 15 кВт?
Да, электродвигатель BA 160М6 мощностью 15 кВт и частотой вращения около 970 об/мин идеально подходит для привода центробежных насосов аналогичной мощности. Важно согласовать тип и размер муфты, а также обеспечить соосность валов при монтаже.

Почему выбирают «Гидромаш»

Выбирая нашу компанию, вы получаете возможность купить оригинальный электродвигатель BA 160М6 с полным пакетом документов и гарантией 12 месяцев от производителя. Мы обеспечиваем консультационную поддержку по подбору и монтажу. Благодаря развитой логистической сети, мы предлагаем быструю отгрузку со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, а также оперативную доставку в любой регион России и страны СНГ. Цена на оборудование от Гидромаш сочетает в себе оптимальное соотношение надежности и экономической эффективности. Чтобы заказать или уточнить условия поставки, свяжитесь с нашими менеджерами.
