Электродвигатель ВА 225М2

Электродвигатель ВА 225М2 — это трёхфазный асинхронный взрывозащищенный двигатель мощностью 55 кВт, предназначенный для безопасной работы во взрывоопасных зонах с газовыми смесями. Агрегат отличается высокой надёжностью, стабильностью работы и соответствует строгим требованиям по герметичности и защите от распространения взрыва.

Описание и назначение

Электродвигатель ВА 225М2 представляет собой ключевой компонент для привода промышленного оборудования, эксплуатируемого в условиях повышенной взрывоопасности. Основным назначением электродвигателя ВА 225М2 является обеспечение безопасной и бесперебойной работы насосов, вентиляторов, дымососов, компрессоров и другого технологического оборудования на объектах, где существует риск образования взрывоопасных газовоздушных смесей.

Конструкция двигателя ВА 225М2 базируется на принципе взрывонепроницаемой оболочки. Статор и ротор размещены в специальном усиленном корпусе, способном выдержать давление внутреннего взрыва и предотвратить его передачу во внешнюю среду. Все потенциальные пути утечки — щели, вывод вала, места ввода кабелей — герметизированы с помощью специальных уплотнений. Это кардинально отличает электродвигатель ВА 225М2 от общепромышленных моделей, делая его незаменимым для опасных производств.

Ключевыми техническими особенностями данного электродвигателя являются мощность 55 кВт, номинальная частота вращения около 3000 об/мин, питание от сети 380 В/50 Гц и высокая степень защиты от внешних воздействий. Наличие встроенных датчиков температуры обмотки и подшипников позволяет организовать эффективный мониторинг его состояния, предотвращая аварийные ситуации и продлевая срок службы.

Вес, габариты, код ТН ВЭД, ГОСТ

Крепкий орешек для взрыва

Электродвигатель ВА 225М2 — это как надёжный сейф для энергии. Если внутри, не дай бог, что-то «заискрит», взрыв останется за его бронированными стенками. Он не поделится неприятностями с окружающим миром, молча проглотив проблему. Настоящий промышленный стоик, который даже в самой взрывоопасной ситуации держит удар и не паникует.

Технические характеристики

Принцип работы

Принцип работы взрывозащищенного электродвигателя ВА 225М2 основан на явлении создания вращающегося магнитного поля трёхфазной обмоткой статора, которое индуцирует токи в короткозамкнутом роторе. Взаимодействие магнитных полей приводит ротор во вращение с частотой, близкой к синхронной (3000 об/мин для данной модели).

Взрывозащита реализована пассивно-конструктивным методом. Вся активная часть заключена в массивный корпус (оболочку), рассчитанный на определённое избыточное давление. В случае возникновения дуги, искры или перегрева внутри, приводящих к воспламенению смеси, образовавшаяся ударная волна и пламя не могут выйти наружу через плотно пригнанные фланцевые соединения, уплотнённые вводы и лабиринтные уплотнения вала. Таким образом, взрыв локализуется внутри корпуса, не вызывая цепной реакции в окружающей среде.

Для безопасной и долговечной работы электродвигателя ВА 225М2 критически важно соблюдать номинальные параметры питающей сети (напряжение, частота), обеспечивать качественное охлаждение и своевременно контролировать температуру критических узлов через штатные датчики.

Не наступайте на эти грабли

Типичная ошибка при монтаже электродвигателя ВА 225М2 — пренебрежение качеством заземления. Наличие как наружных, так и внутренних клемм заземления — не просто формальность, а жизненно важная мера для стекания статических зарядов и обеспечения безопасности персонала. Некачественный контакт или его отсутствие сводит на нет всю концепцию взрывозащиты. Лайфхак от инженеров: перед пуском всегда «прозванивайте» цепь заземления от клеммы на корпусе до главной заземляющей шины, убеждаясь в минимальном сопротивлении.

Температурный режим и срок службы

Рабочий температурный диапазон, в котором гарантируется сохранение всех характеристик взрывозащищенного электродвигателя ВА 225М2, зависит от его климатического исполнения (У2.5, Т2.5, УХЛ 2.5). Как правило, нижний предел может достигать -40°C, верхний — до +40°C (для исполнения У2.5). Наиболее нагруженным узлом, определяющим ресурс, являются подшипники качения, чья смазка и состояние напрямую зависят от температурного режима.

Класс изоляции F позволяет обмоткам статора длительно выдерживать температуру до +155°C без деградации свойств. Однако для максимального продления срока службы, который у качественного электродвигателя ВА 225М2 при правильной эксплуатации составляет 15-20 лет и более, необходимо не допускать систематического перегрева. Качество используемой смазки для подшипников и своевременное её пополнение или замена — ключевой фактор в поддержании заявленного ресурса.

Область применения

Взрывозащищенный электродвигатель ВА 225М2 находит широкое применение в различных отраслях промышленности, где присутствуют зоны с газовыми и паровыми взрывоопасными смесями. В нефтегазовой отрасли он приводит в действие насосы на перекачивающих станциях, компрессоры и вентиляторы на установках подготовки и переработки. В химической промышленности и нефтехимии используется для перемещения летучих веществ и обеспечения вентиляции реакторных отделений.

В горнодобывающей промышленности, особенно в угольных шахтах, электродвигатель ВА 225М2 критически важен для работы главных вентиляторов и насосов водоотлива. В металлургии и машиностроении он применяется в окрасочных камерах, цехах с использованием горючих газов. В ЖКХ может использоваться на насосных станциях, расположенных в подземных помещениях, где возможны скопления метана или других газов. Таким образом, электродвигатель ВА 225М2 служит основой для безопасной механизации на объектах повышенного риска.

Современные технологии

Взрывозащищенный электродвигатель ВА 225М2 готов к интеграции в концепцию Industry 4.0. Штатные датчики температуры позволяют подключить его к системам IoT для непрерывного мониторинга теплового состояния в реальном времени. Данные могут передаваться на ПЛК или в SCADA-систему, обеспечивая предиктивную аналитику: алгоритмы способны предсказать перегрев подшипника или начинающуюся деградацию изоляции обмотки до серьезной поломки. В сочетании с коботами, которые могут выполнять регламентный визуальный осмотр, такая связка создаёт умный и безопасный промышленный узел.

Обслуживание и ремонт

Продлить срок службы взрывозащищенного электродвигателя ВА 225М2 позволяет регулярное плановое обслуживание. Прежде всего, необходимо контролировать состояние подшипниковых узлов: проверять уровень и качество смазки, устранять вибрацию, измерять рабочий шум. Чистота наружных поверхностей и рёбер охлаждения обеспечивает эффективный теплоотвод.

Наиболее подверженными износу элементами являются подшипники качения и уплотнительные манжеты на валу. Также со временем может потребоваться проверка и подтяжка контактных соединений в клеммной коробке. Все регламентные работы должны проводиться персоналом, имеющим допуск к работе со взрывозащищенным оборудованием, с соблюдением всех инструкций завода-изготовителя, чтобы не нарушить целостность взрывонепроницаемой оболочки.

Ремкомплект или ЗИП

Для оперативного восстановления работоспособности целесообразно иметь ремонтный комплект для электродвигателя ВА 225М2. В стандартный ЗИП обычно входят быстроизнашиваемые детали: комплект уплотнительных манжет (сальников) для вала, уплотнительные прокладки для фланцевых соединений и смотровых лючков, клеммные колодки и зажимы. Для капитального ремонта могут потребоваться подшипниковые щиты с установленными подшипниками, а также пакет уплотнений для клеммного ввода. Оригинальные ремкомплекты и запасные части доступны для заказа, что гарантирует сохранение класса взрывозащиты после проведения работ.

Аналоги устройства

Кроме модели ВА 225М2, для решения схожих задач могут рассматриваться другие исполнения взрывозащищенных электродвигателей, различающиеся по ключевым параметрам:

1. ВА 180М4 — исполнение с меньшей мощностью (~30 кВт) и частотой вращения (1500 об/мин).
2. ВА 250S2 — модель повышенной мощности (до 75 кВт) при той же высокой скорости вращения.
3. Исполнение IM1081 (лапы) — для горизонтального монтажа на фундаментную плиту.
4. Исполнение IM3001 (лапы + фланец) — комбинированное крепление для соосного соединения с насосом.
5. Исполнение IP65 — с повышенной степенью защиты от струй воды и пыли.

Условное обозначение

Экономические выгоды

Применение надежного взрывозащищенного электродвигателя ВА 225М2 напрямую влияет на ключевые экономические показатели предприятия. Снижение риска аварий и простоев, связанных с выходом из строя привода в опасной зоне, минимизирует убытки. Высокий КПД (93%) и коэффициент мощности (0,9) приводят к реальной экономии электроэнергии. Увеличенный ресурс и возможность предиктивного обслуживания сокращают общие затраты на жизненный цикл оборудования, обеспечивая быструю окупаемость (ROI) и увеличивая прибыльность производства.

Изображения

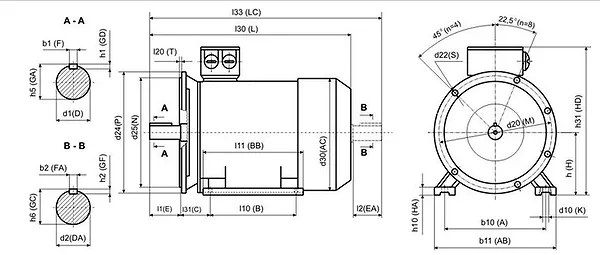

Габаритные и присоединительные размеры

Общие габариты электродвигателя ВА 225М2 составляют 610 мм (высота) x 840 мм (длина) x 445 мм (глубина/ширина). Основное монтажное исполнение — на лапах (IM1081) с отверстиями под фундаментные болты. Также предлагается исполнение с комбинированным креплением «лапы + фланец» (IM3001), где фланец диаметром 550 мм используется для соосного соединения с приводным механизмом (например, насосом). Диаметр выходного конца вала — 55 мм, выполнен по стандарту с конусностью или цилиндрической шпонкой (в зависимости от исполнения). Это позволяет легко интегрировать электродвигатель ВА 225М2 даже в условиях ограниченного пространства моторных отсеков.

Примеры заказа

Электродвигатель ВА 225М2 У2.5 IP55 IM1081 — двигатель с климатическим исполнением У2.5, степенью защиты IP55, для монтажа на лапы.

Электродвигатель ВА 225М2 Т2.5 IP54 IM3001 — модель для тропического климата, защита IP54, исполнение лапы+фланец.

Электродвигатель ВА 225М2 УХЛ2.5 IP55 IM1081 с датчиками температуры — стандартное исполнение для умеренно-холодного климата с полным комплектом встроенных датчиков.

Адаптация к российским условиям

Взрывозащищенный электродвигатель ВА 225М2 полностью адаптирован к сложным условиям эксплуатации в РФ и странах СНГ. Климатические исполнения У2.5 и УХЛ2.5 обеспечивают стабильную работу при экстремально низких температурах, характерных для Сибири и Крайнего Севера. Конструкция проверена на устойчивость к типовым для отечественных сетей перепадам напряжения. Двигатель готов к длительной и надежной эксплуатации на объектах российской промышленности, нефтегазового комплекса, горнорудных предприятий и систем ЖКХ.

Работа в экстремальных условиях

Электродвигатель ВА 225М2 рассчитан на работу в экстремальных условиях. Благодаря выбранным климатическим исполнениям, он способен запускаться и функционировать при температурах окружающей среды до -40°C, сохраняя работоспособность и при повышенных температурах. Специальное исполнение корпусов и подшипниковых узлов обеспечивает защиту от проникновения пыли и влаги (IP54/IP55), что критически важно в горнодобывающей и химической отраслях.

Использование совместимых смазочных материалов позволяет сохранять ресурс подшипников в широком температурном диапазоне. Конструкция клеммной коробки и гермовводов спроектирована таким образом, чтобы даже в полевых условиях можно было провести базовую диагностику (замер сопротивления изоляции, проверку датчиков) без нарушения целостности взрывозащиты, что упрощает обслуживание на удалённых объектах.

Возможность работы на Марсе или Луне

Теоретически, электродвигателю ВА 225М2 было бы скучновато на Марсе или Луне — не то чтобы там были взрывоопасные газовые смеси в изобилии. Однако его ключевые качества — герметичный корпус, способный выдержать перепады давления, и конструкция, рассчитанная на работу в разреженной атмосфере (вакууме) с точки зрения охлаждения, — оказались бы весьма кстати. Для лунной базы, где необходимо было бы качать теплоноситель в условиях почти вакуума, такой «земной» мотор с его запасом прочности стал бы эталоном надёжности. Главное — подвести трёхфазное питание 380В от лунной подстанции.

Часто задаваемые вопросы

Какой тип взрывозащиты у электродвигателя ВА 225М2?
Двигатель имеет маркировку взрывозащиты 1ExdIIBT4, что означает: взрывонепроницаемая оболочка (Exd), оборудование группы II (для газов), подгруппа B (для этилена), температурный класс T4 (максимальная температура поверхности не выше 135°C).

Какие варианты монтажа доступны?
Электродвигатель ВА 225М2 предлагается в двух основных исполнениях: IM1081 (монтаж на лапы) и IM3001 (монтаж на лапы и фланец). Исполнение с фланцем удобно для прямой соосной стыковки с насосами и вентиляторами.

Возможна ли доставка в мой город?
Да, мы осуществляем доставку взрывозащищенных электродвигателей по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию и другие. Сроки и условия уточняйте у менеджера.

Какой срок гарантии на двигатель?
На электродвигатель ВА 225М2 предоставляется гарантия от производителя сроком 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Гарантия распространяется при соблюдении условий эксплуатации, транспортировки и хранения.

Почему выбирают «Гидромаш»

Когда вы решаете купить электродвигатель ВА 225М2, выбор в пользу сотрудничества с нами — это выбор надежности, скорости и выгоды. Мы предлагаем оригинальное, сертифицированное оборудование бренда Гидромаш с полным пакетом документов и гарантией 12 месяцев. Наши ключевые преимущества — выгодная цена и отлаженная логистика, обеспечивающая возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Заказать нужную модификацию, уточнить актуальное наличие и стоимость, а также организовать доставку по России и странам СНГ (без Украины) вы можете прямо сейчас, связавшись с нашими менеджерами.
