| Мощность | 160 |
| Частота, об/мин | 1500 |
| Вес, кг | 1137 |

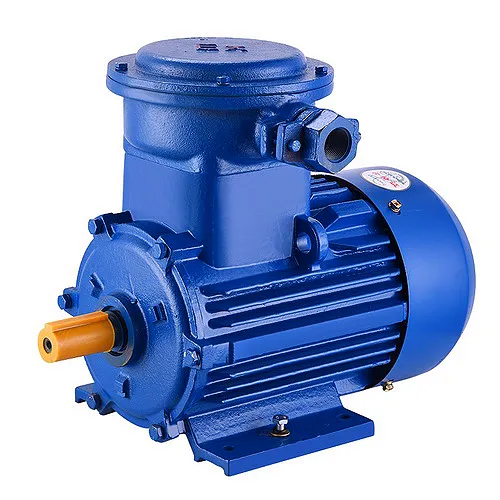

Электродвигатель ВА 315 S4 — это мощный (160 кВт), взрывозащищенный асинхронный мотор, предназначенный для безопасной работы в помещениях с риском образования взрывоопасных газовых и паровоздушных смесей. Устройство обеспечивает надежный привод насосов, вентиляторов и другого технологического оборудования в нефтегазовой, химической, горнодобывающей и других отраслях промышленности.
Электродвигатель ВА 315 S4 представляет собой асинхронный трехфазный агрегат с короткозамкнутым ротором и статической частотой вращения вала. Ключевым назначением данного двигателя является обеспечение бесперебойной работы в условиях взрывоопасных сред, где обычные электромоторы использовать категорически запрещено. При выборе электродвигателя ВА 315 S4 особое внимание уделяется его конструктивной защите: статор и ротор размещены в специальном взрывонепроницаемом кожухе, который предотвращает передачу ударной волны и продуктов горения в окружающую атмосферу.
Исполнение электродвигателя ВА 315 S4 соответствует маркировке взрывозащиты 1ExdIIBT4, что позволяет применять его в зонах с присутствием газов и паров групп IIA и IIB с температурным классом Т4. Это делает электродвигатель ВА 315 S4 универсальным решением для многих опасных производств. При подключении электродвигателя ВА 315 S4 важно строго соблюдать требования к герметизации вводов кабеля и выхода вала, что гарантирует сохранение взрывозащитных свойств на протяжении всего срока службы. Высокая надежность и точный контроль температуры обмоток и подшипников через встроенные датчики — отличительные черты модели ВА 315 S4.
Электродвигатель ВА 315 S4 — это как надёжный проводник в пещере с горючим газом: он не искрит, не перегревается и не устраивает сюрпризов, позволяя вашему оборудованию спокойно выполнять свою работу даже в самой напряженной атмосфере.
| Параметр | Значение (модель ВА 315 S4) |
|---|---|
| Мощность, кВт | 160 |
| Тип | Асинхронный трехфазный, взрывозащищенный |
| Номинальная частота вращения вала, об/мин | 1500 (1480 фактическая) |
| Напряжение питания, В | 380/660 |
| Номинальный ток, Iн, А | 288 |
| КПД, % | 94,9 |
| Коэффициент мощности, Cos φ | 0,89 |
| Кратность пускового момента Мп/Мн | 2,1 |
| Кратность максимального момента Mmax/Мн | 2,2 |
| Маркировка взрывозащиты | 1ExdIIBT4 |
| Степень защиты IP | IP54, IP55 |
| Класс нагревостойкости изоляции | F (до +155 °C) |
| Диаметр вала, мм | 90 |
| Масса, кг | ~1137 |
Принцип работы электродвигателя ВА 315 S4 основан на создании вращающегося магнитного поля статором, которое индуцирует токи в короткозамкнутом роторе, заставляя его вращаться. Взрывозащита типа «взрывонепроницаемая оболочка» (Ex d) реализована за счет массивного чугунного корпуса, способного выдержать давление внутреннего взрыва и предотвратить его распространение вовне. Все технологические зазоры и соединения спроектированы так, чтобы охлажденные продукты горения не могли воспламенить внешнюю атмосферу.
Рабочее напряжение и ток электродвигателя ВА 315 S4 должны строго соответствовать паспортным данным для обеспечения заявленных характеристик по моменту и КПД. Внутренние датчики температуры, встроенные в обмотки статора и подшипниковые узлы, позволяют осуществлять непрерывный контроль теплового состояния. При эксплуатации электродвигателя ВА 315 S4 критически важно следить за качеством и надёжностью подключения силового кабеля и цепи заземления, так как любое нарушение контакта может привести к искрению и потере взрывозащитных свойств.
Типичная ошибка — попытка запустить электродвигатель ВА 315 S4 под повышенной механической нагрузкой, близкой к максимальному моменту. Хотя кратность пускового момента составляет 2.1, частые пуски в таком режиме ведут к перегреву обмоток и ускоренному износу подшипников. Дайте мотору плавно выйти на номинальные обороты.
Электродвигатель ВА 315 S4 рассчитан на длительную эксплуатацию в широком температурном диапазоне, определяемом климатическим исполнением (У2.5, Т2.5, УХЛ 2.5). Ключевым ограничителем является температура обмоток, которая при классе изоляции F не должна превышать +155 °C. Качество охлаждения и чистота радиаторных ребер корпуса напрямую влияют на ресурс изоляции и межвитковую надежность.
При соблюдении паспортных условий эксплуатации, включая допустимые нагрузки, чистоту и параметры питающей сети, ресурс электродвигателя ВА 315 S4 до капитального ремонта может составлять 15-20 лет и более. Правильный температурный режим, поддерживаемый системой вентиляции и контролем датчиков, является залогом многолетней бесперебойной работы этого взрывозащищенного агрегата.
Электродвигатель ВА 315 S4 находит применение в отраслях, где существует риск образования взрывоопасных атмосфер: нефтегазовая отрасль (привод насосов на компрессорных станциях, в резервуарных парках), химическая промышленность (мешалки, вентиляторы вытяжки), горнодобывающая промышленность (конвейеры, вентиляторы главного проветривания в шахтах), машиностроение (окрасочные цеха), металлообработка, деревообработка (участки с образованием горючей пыли). Также он используется в строительстве (временные установки в опасных зонах) и ЖКХ (насосные станции для перекачки легковоспламеняющихся жидкостей). Электродвигатель ВА 315 S4 обеспечивает безопасный привод именно там, где это критически необходимо.
Интеграция электродвигателя ВА 315 S4 в концепцию Industry 4.0 открывает новые возможности. Данные со встроенных датчиков температуры и вибрации в реальном времени передаются на ПЛК или в облако, позволяя осуществлять предиктивную диагностику. Это минимизирует риски внезапных отказов во взрывоопасных зонах. Управление через IoT-шлюзы дает возможность дистанционного контроля состояния привода, интегрированного в работу коботов на автоматизированных линиях химических производств.
Для продления срока службы электродвигателя ВА 315 S4 необходимо регулярное техническое обслуживание. Оно включает в себя визуальный контроль целостности корпуса и кабельных вводов, проверку состояния контактов заземления, очистку наружных поверхностей от пыли и загрязнений для обеспечения эффективного охлаждения. Важно контролировать состояние подшипниковых узлов по вибрации и температуре.
Элементами, подверженными естественному износу, являются подшипники качения и торцевые уплотнения вала. При возникновении повышенного шума, вибрации или перегрева требуется диагностика и замена этих узлов. Ремонт обмоток статора или ротора электродвигателя ВА 315 S4 должен осуществляться только в специализированных сервисных центрах, имеющих право восстановления взрывозащитных характеристик изделия.
Для оперативного обслуживания рекомендуется иметь ремонтный комплект (ЗИП), который может включать: комплект подшипников (радиально-упорных) для вала, торцевые сальниковые уплотнения или манжеты, комплект прокладок для разъёмов корпуса и крышек, крепежные элементы (болты, гайки, шайбы), термодатчики сопротивления (ПТС) для замены. Оригинальные запасные части и ремкомплекты для электродвигателя ВА 315 S4 можно заказать у поставщика.
По мощности и исполнению аналогами электродвигателя ВА 315 S4 могут выступать:
1. Взрывозащищенный асинхронный двигатель серии АИМ, 160 кВт, 1500 об/мин, исполнение Ex d.
2. Электродвигатель общепромышленный с пониженным уровнем шума, 160 кВт, IP55.
3. Мотор для привода насосов, 160 кВт, с фланцевым креплением.
4. Двигатель с повышенным пусковым моментом, 150-160 кВт, для тяжелых условий пуска.
5. Электродвигатель с дистанционной системой контроля температуры, 160 кВт, класс защиты IP54/55.
| Элемент кода | Значение |
|---|---|
| ВА | Серия асинхронных взрывозащищенных двигателей |
| 315 | Высота оси вращения вала (315 мм) |
| S | Установочный размер по длине станины |
| 4 | Количество полюсов (4 полюса = ~1500 об/мин) |
Использование надежного и сертифицированного электродвигателя ВА 315 S4 ведет к значительному снижению простоев технологического оборудования из-за отказов привода в опасных зонах. Высокий КПД (94.9%) обеспечивает экономию электроэнергии, а увеличенный межремонтный ресурс снижает эксплуатационные затраты. В итоге, инвестиции в качественный взрывозащищенный двигатель быстро окупаются за счет роста общей эффективности и безопасности производства.

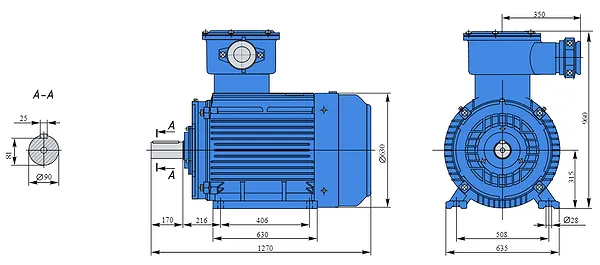

Габаритные размеры электродвигателя ВА 315 S4 составляют 960 мм (высота) x 1270 мм (длина) x 630 мм (глубина). Агрегат предлагается в двух основных монтажных исполнениях: на лапах (для установки на раму или фундамент) и комбинированном — лапы + фланец. Диаметр выходного конца вала составляет 90 мм, что требует использования соответствующих полумуфт или шкивов. Фланец для крепления имеет диаметр 660 мм и стандартное расположение крепежных отверстий. При монтаже в стесненных условиях, особенно в закрытых помещениях, необходимо обеспечивать достаточные зазоры для обслуживания и эффективного воздушного охлаждения корпуса.
Электродвигатель ВА 315 S4 380/660В IP55 У2 — взрывозащищенный двигатель мощностью 160 кВт, 1500 об/мин, климатическое исполнение У2, степень защиты IP55.
Электродвигатель ВА 315 S4-LF 380В IP54 Т2.5 — модель с комбинированным креплением (лапы+фланец), для работы в тропическом климате (Т2.5), степень защиты IP54.
Электродвигатель ВА 315 S4 полностью адаптирован к промышленным реалиям России и стран СНГ. Климатические исполнения У2.5, УХЛ 2.5 и Т2.5 охватывают весь диапазон температур от арктических морозов до жаркого континентального климата. Конструкция рассчитана на работу с типовыми параметрами сетей 380/660 В 50 Гц, характерных для отечественных предприятий. Устройство готово к длительной эксплуатации на объектах нефтегазового комплекса, химических заводов и в системах ЖКХ по всей территории РФ и СНГ.
Электродвигатель ВА 315 S4 способен работать при температуре окружающей среды до -40 °C (для исполнения УХЛ) и до +60 °C при условии сохранения номинального теплового режима обмоток. Его конструкция выдерживает повышенную влажность, запыленность (защита IP54/IP55) и вибрационные нагрузки. Совместимость с различными рабочими средами, регулируемая стандартами по взрывозащите, позволяет применять его даже в агрессивных промышленных атмосферах. Прочная конструкция корпуса и доступность основных узлов для обслуживания упрощают диагностику и ремонт в полевых условиях, минимизируя время простоя критического оборудования.
Теоретически, электродвигатель ВА 315 S4 мог бы претендовать на роль привода для марсианских или лунных буровых установок. Его взрывонепроницаемый корпус уже является герметичной камерой, способной изолировать внутреннюю среду от разреженной атмосферы. При условии оснащения системой терморегулирования для работы в экстремальном перепаде температур (от -120°C до +20°C) и при питании от преобразованного постоянного тока, его надёжная, проверенная в земных условиях конструкция, могла бы обеспечить долговечную работу в условиях чужой планеты. Запас прочности у него более чем достаточный.
Какая цена на электродвигатель ВА 315 S4 и можно ли купить его со склада?
Актуальную цену и возможность отгрузки со склада в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани или Ростове-на-Дону уточняйте у наших менеджеров. Мы предлагаем выгодные условия для заказа как одного электродвигателя, так и партии.
Как осуществляется доставка электродвигателя ВА 315 S4?
Мы организуем доставку по всей России и в страны СНГ, включая Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан и Туркменистан. Транспортировка тяжелого оборудования осуществляется надежными транспортными компаниями с соблюдением всех правил.
На какой срок распространяется гарантия на электродвигатель ВА 315 S4?
На все оборудование бренда Гидромаш, включая электродвигатель ВА 315 S4, предоставляется гарантия 12 месяцев со дня отгрузки, при условии соблюдения правил транспортировки, монтажа и эксплуатации.
Какие документы по взрывозащите поставляются с электродвигателем ВА 315 S4?
К каждому изделию прилагается полный комплект технической документации, включая сертификат соответствия требованиям технических регламентов Таможенного союза (ТР ТС) на взрывозащищенное оборудование, паспорт и руководство по эксплуатации.
Выбирая электродвигатель ВА 315 S4 у нас, вы получаете оригинальное, сертифицированное оборудование с гарантией 12 месяцев от производителя. Мы обеспечиваем возможность оперативной отгрузки со складов в ключевых логистических хабах: Москва, Санкт-Петербург, Ростов-на-Дону, Новосибирск, Казань. Наши специалисты помогут подобрать нужную модификацию, проконсультируют по вопросам монтажа и эксплуатации. Чтобы купить надежный взрывозащищенный электродвигатель ВА 315 S4 по выгодной цене с быстрой доставкой по России и странам СНГ, достаточно оставить заявку или связаться с нами через раздел Контакты. Доверяйте проверенному бренду — Гидромаш.
