Электродвигатель ВА 200L8

Взрывозащищенный электродвигатель ВА 200L8 — это трехфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для безопасной работы во взрывоопасных газовых средах. Он обеспечивает надежный привод насосов, вентиляторов и промышленного оборудования на предприятиях с повышенными требованиями к безопасности.

Описание и назначение

Электродвигатель ВА 200L8 представляет собой силовой агрегат специального исполнения, ключевой задачей которого является обеспечение бесперебойной и, главное, безопасной работы в условиях, где существует риск образования взрывоопасных газовых или паровоздушных смесей. Конструкция взрывозащищенного электродвигателя ВА 200L8 разработана таким образом, чтобы любой возможный внутренний взрыв (например, от искрения) не передавался во внешнюю среду, предотвращая тем самым масштабную аварию.

Основное отличие электродвигателя ВА 200L8 от общепромышленных моделей заключается в наличии взрывобезопасного кожуха, герметичных уплотнений вала и специальной коробки вводных устройств. Эти меры обеспечивают уровень взрывозащиты, соответствующий маркировке 1ExdIIBT4. Высокий спрос на электродвигатель ВА 200L8 в нефтегазовой, химической и горнодобывающей отраслях обусловлен именно этими характеристиками. Мощность устройства составляет 22 кВт при синхронной частоте вращения 750 об/мин, что делает его идеальным решением для привода технологических насосов, вентиляционных систем и конвейерных линий.

Выбирая электродвигатель ВА 200L8, вы инвестируете в безопасность производства. Его конструктивные особенности, такие как встроенные датчики температуры обмоток и подшипников, а также наличие наружных и внутренних клемм заземления, минимизируют риски и продлевают срок службы оборудования даже в самых суровых условиях. При необходимости купить электродвигатель ВА 200L8, важно учитывать не только его электрические параметры, но и климатическое исполнение, которое может быть У2.5, Т2.5 или УХЛ 2.5.

Вес, габариты, код ТН ВЭД, ГОСТ

Надёжный работяга

Если бы электродвигателю ВА 200L8 дали путевку на курорт, он бы предпочел шахту или нефтеперерабатывающий завод — там он чувствует себя как дома, в своей стихии контролируемого риска и абсолютной надежности.

Технические характеристики

Принцип работы

Принцип работы взрывозащищенного электродвигателя ВА 200L8 основан на классической схеме трехфазного асинхронного двигателя с короткозамкнутым ротором. При подаче напряжения на обмотки статора создается вращающееся магнитное поле, которое индуцирует ток в обмотке ротора. Взаимодействие этих полей создает вращающий момент, приводящий вал в движение с частотой, близкой к синхронной (750 об/мин).

Взрывозащита электродвигателя ВА 200L8 реализована по методу «взрывонепроницаемой оболочки» (Ex d). Это означает, что все потенциально искрящие элементы заключены в прочный корпус, способный выдержать давление внутреннего взрыва без деформации. Герметичные уплотнения в месте выхода вала и ввода кабеля препятствуют проникновению взрывоопасной смеси внутрь и выходу продуктов горения наружу. Таким образом, даже в случае возникновения искры внутри, взрыв локализуется и гасится, не причиняя вреда окружающей среде.

Для контроля состояния и предотвращения перегрева — главной причины отказов — в конструкцию электродвигателя ВА 200L8 встроены датчики температуры (термосопротивления) в обмотках статора и подшипниковых узлах. Это позволяет системе управления вовремя отреагировать на критический рост температуры и отключить питание, сохраняя целостность изоляции и механических частей. Правильный подбор и настройка защитной автоматики — ключевой фактор долгой и безотказной службы этого двигателя.

Лайфхак от наладчика

Самая частая ошибка при монтаже электродвигателя ВА 200L8 — небрежное уплотнение кабельного ввода. Даже микроскопическая щель может со временем стать проводником для паров, сведя на нет всю взрывозащиту. Используйте только штатные сальниковые втулки и гайки, затягивая их с рекомендованным моментом.

Температурный режим и срок службы

Электродвигатель ВА 200L8 рассчитан на эксплуатацию в широком температурном диапазоне, определяемом климатическим исполнением (например, У2.5 от -45°C до +40°C). Класс изоляции F допускает нагрев обмоток до +155°C, что обеспечивает значительный запас термостойкости. Однако основной фактор, влияющий на ресурс, — это не пиковая температура, а стабильность охлаждения и отсутствие перегрузок.

При правильной эксплуатации, включающей защиту от перегрузок по току, контроль температуры подшипников и поддержание чистоты наружных поверхностей для эффективного теплоотвода, срок службы электродвигателя ВА 200L8 может превышать 15-20 лет. Качество и чистота поступающего напряжения также играют роль: скачки и несимметрия фаз ведут к дополнительному нагреву и вибрациям, сокращающим жизнь подшипников и изоляции. Регулярное техническое обслуживание — залог достижения максимального ресурса.

Область применения

Взрывозащищенный электродвигатель ВА 200L8 находит применение в отраслях, где присутствуют взрывоопасные газовые среды: нефтегазовая отрасль (привод насосов на добывающих и перерабатывающих установках, компрессоров), химическая промышленность (мешалки, вентиляторы в цехах с парами растворителей), горнодобывающая промышленность (конвейеры, вентиляция главного проветривания в шахтах), машиностроение (окрасочные цеха), а также в металлообработке и ЖКХ (насосные станции, работающие с горючими газами). Электродвигатель ВА 200L8 является сердцем систем, где отказоустойчивость напрямую связана с безопасностью людей и сохранностью дорогостоящего технологического оборудования.

Современные технологии

Электродвигатель ВА 200L8 готов к интеграции в концепцию Industry 4.0. Встроенные датчики температуры могут быть подключены к ПЛК или системам IoT для непрерывного мониторинга состояния. Это позволяет перейти от планово-предупредительного обслуживания к предиктивному, прогнозируя необходимость замены подшипников по изменению теплового режима. Совместимость с частотными преобразователями открывает путь к оптимизации энергопотребления приводных систем даже во взрывоопасных зонах.

Обслуживание и ремонт

Обслуживание электродвигателя ВА 200L8 направлено на поддержание его взрывозащитных и эксплуатационных характеристик. Периодический осмотр включает проверку состояния уплотнений вала и кабельного ввода, очистку корпуса от пыли и загрязнений для обеспечения теплоотвода, контроль затяжки крепежных и заземляющих болтов. Особое внимание уделяется подшипниковым узлам: по графику производится смазка, а по наработке или появлению шума — замена.

Ремонт взрывозащищенного электродвигателя ВА 200L8 должен выполняться специализированными организациями, имеющими лицензию на работы со взрывозащищенным оборудованием. Любое вскрытие корпуса, перемотка статора или замена деталей, влияющих на взрывонепроницаемость (фланцевые соединения, крышки), требуют последующей проверки соответствия требованиям стандартов на взрывозащиту. Самостоятельный ремонт без соответствующих компетенций и оборудования может привести к потере сертификации и созданию опасной ситуации.

Ремкомплект или ЗИП

Для оперативного восстановления работоспособности рекомендуется иметь комплект быстроизнашиваемых деталей и ремонтный комплект (ЗИП). В их состав, как правило, входят: подшипники качения (радиальные шариковые или роликовые) для вала, манжеты (сальники) торцевого уплотнения вала, комплект уплотнительных прокладок для фланцевых соединений корпуса, набор крепежных элементов (болты, шайбы, гайки). Заказать оригинальный ЗИП для электродвигателя ВА 200L8 можно у поставщика, что гарантирует точное соответствие размеров и материалов, критически важное для сохранения взрывозащиты.

Аналоги устройства

1. Взрывозащищенный двигатель 22 кВт, 750 об/мин, исполнение IM 1001 (на лапах).
2. Электродвигатель ExdIIBT4, 30 кВт, 1000 об/мин, с фланцевым креплением.
3. Двигатель во взрывобезопасном исполнении, 18.5 кВт, 750 об/мин, степень защиты IP55.
4. Асинхронный мотор 22 кВт, 1500 об/мин, с маркировкой взрывозащиты 1ExdIICT4.
5. Взрывозащищенный приводной агрегат мощностью 22 кВт, с комбинированным креплением (лапы+фланец).

Условное обозначение

Экономические выгоды

Использование надежного и сертифицированного взрывозащищенного электродвигателя ВА 200L8 — это не статья расходов, а инвестиция в непрерывность производства. Минимизация риска остановки из-за взрыва или поломки двигателя, снижение затрат на аварийный ремонт и повышенные страховые взносы, увеличение межремонтного периода — все это напрямую улучшает окупаемость (ROI) вашего технологического оборудования и снижает совокупную стоимость владения.

Изображения

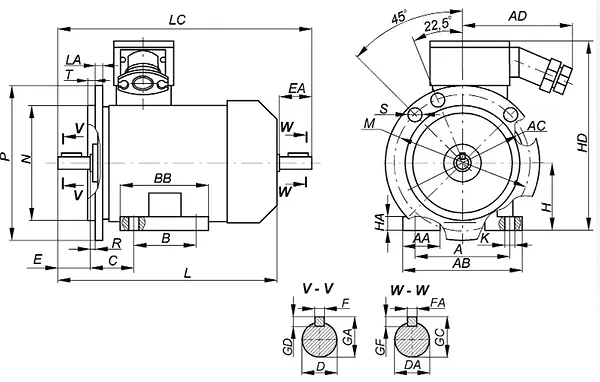

Габаритные и присоединительные размеры

Электродвигатель ВА 200L8 имеет габаритные размеры 560 мм (высота) x 835 мм (длина) x 410 мм (ширина). Это компактные для своей мощности размеры, позволяющие интегрировать двигатель в существующие приводные системы. Для монтажа предусмотрены два основных варианта: установка на лапы (исполнение IM 1001) или комбинированное крепление на лапы и фланец (IM 3001). Диаметр выходного конца вала составляет 60 мм с возможностью исполнения со шпоночным пазом или без него для соединения с муфтой или шестерней. Фланец крепления имеет диаметр 450 мм с крепежными отверстиями по стандарту.

Примеры заказа

Модель ВА 200L8 У2 — взрывозащищенный электродвигатель, 22 кВт, 750 об/мин, климатическое исполнение У2 для умеренного климата.

Модель ВА 200L8 УХЛ2.5 IP55 — двигатель с повышенной степенью защиты от влаги и пыли (IP55) для холодного и умеренно-холодного климата.

Модель ВА 200L8 Т2.5 — модификация для тропического климата, с соответствующими материалами защиты от коррозии.

Адаптация к российским условиям

Электродвигатель ВА 200L8 идеально адаптирован к российским реалиям: он уверенно работает при температурах от -45°С, не боится повышенной влажности и вибраций, характерных для промышленных объектов ЖКХ и перерабатывающих предприятий. Его конструкция рассчитана на работу в сетях с типичными для регионов РФ отклонениями напряжения, а совместимость с отечественными системами управления и защиты делает его интеграцию быстрой и экономичной.

Работа в экстремальных условиях

Электродвигатель ВА 200L8 способен работать в экстремальных условиях, например, в неотапливаемых производственных помещениях на Крайнем Севере или в жарких цехах химических комбинатов. Его климатические исполнения (У, ХЛ, Т) учитывают соответствующие диапазоны температур и влажности. Конструкция обеспечивает сохранность и работоспособность даже при длительном простое в агрессивной атмосфере, благодаря антикоррозионному покрытию и надежным уплотнениям. Возможность простой диагностики (замер сопротивления изоляции, температуры) позволяет обслуживать его даже в ограниченных полевых условиях.

Возможность работы на Марсе или Луне

Если бы на Марсе вдруг появилась газовая скважина, требующая взрывозащищенного насоса, электродвигатель ВА 200L8 теоретически мог бы там пригодиться. Его герметичный корпус защитил бы начинку от разреженной атмосферы и пылевых бурь, а запас по термостойкости класса F позволил бы справиться с перепадами температур. Главное — обеспечить его земным трехфазным током 380В, что на межпланетной стройке было бы самой малой проблемой, учитывая его надежность.

Часто задаваемые вопросы

Какое напряжение питания у электродвигателя ВА 200L8?
Двигатель рассчитан на питание от трехфазной сети переменного тока напряжением 380 Вольт и частотой 50 Герц.

Что означает маркировка взрывозащиты 1ExdIIBT4?
«1» — уровень защиты (наивысший, оборудование остается взрывобезопасным при нормальной работе и установленных неисправностях). «Exd» — вид взрывозащиты «взрывонепроницаемая оболочка». «IIB» — оборудование предназначено для взрывоопасных сред, образованных газами и парами, кроме рудничного метана. «T4» — температура поверхности двигателя не превысит 135°C, что безопасно для газов с температурой воспламенения выше этого значения.

Можно ли регулировать скорость вращения вала у электродвигателя ВА 200L8?
Сам по себе двигатель асинхронный и не предусматривает плавной регулировки скорости. Однако для изменения частоты вращения его можно подключить через частотный преобразователь (ПЧ), специально предназначенный для работы во взрывоопасных зонах.

Как осуществляется доставка электродвигателя ВА 200L8 в мой город?
Мы осуществляем доставку по всей территории РФ (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость рассчитываются индивидуально при оформлении заказа.

Почему выбирают «Гидромаш»

Выбирая взрывозащищенный электродвигатель ВА 200L8 у нас, вы получаете оригинальное оборудование бренда Гидромаш с полным пакетом документов и гарантией 12 месяцев. Мы предлагаем выгодную цену и оперативную отгрузку: купить электродвигатель ВА 200L8 можно с возможностью быстрой отправки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши логистические решения обеспечивают быструю доставку заказа в любой регион России и страны СНГ. Чтобы заказать электродвигатель ВА 200L8 или получить консультацию, просто свяжитесь с нашими менеджерами.
