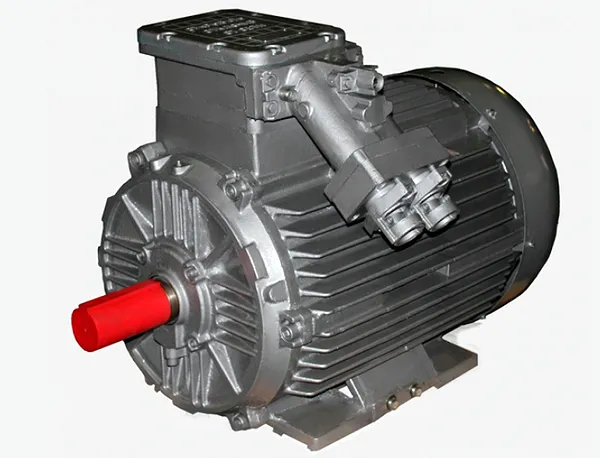

Электродвигатель ВРА 132 S6 РВ ExdI
Описание
Электродвигатель ВРА 132 S6 относится к серии асинхронных рудничных моторов, выполненных во взрывозащищенном исполнении. Агрегат предназначен для привода стационарных установок, эксплуатируемых в условиях, опасных по газу (метану и другим) и угольной пыли. Мотор применяется на шахтах, в том числе в подземных выработках, и иных предприятиях добывающей и перерабатывающей промышленности.
Представленная модель ВРА 132 S6 имеет следующие особенности:
- Асинхронный мотор с короткозамкнутым ротором, питается от трехфазной сети,
- Исполнение — взрывонепроницаемая оболочка,
- Защищенная соединительная коробка, не требующая демонтажа при подключении,
- Маркировка взрывозащиты — РВ ExdI,
- Стандартные монтажные исполнения — на лапах, лапах и фланце, фланце без лап (IM 1001, IM 2001, IM 3011),
- Режим работы — продолжительный (S1).
Благодаря высокой надежности и простой конструкции двигатель ВРА 132 S6 имеет длительный ресурс (не менее 30 тыс. часов до капитального ремонта) и эффективно выполняет свою работу. Агрегат имеет ряд аналогов в других сериях (ВРП и других), однако в отдельных случаях параметры моторов могут не совпадать. Поэтому при выборе следует учитывать не только технические характеристики, но и категорию взрывозащиты, габариты корпуса и установочные размеры.
Характеристики
Тип двигателя: | Трехфазный 380В |
Мощность двигателя: | 5.5 кВт |
Обороты двигателя: | 1000 об/мин |
Входное напряжение : | 380В AC |

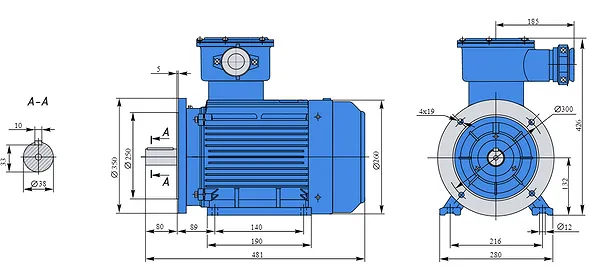

Высота до центра вала: | 132 мм |
Диаметр вала: | 38 мм |
Диаметр внешний фланца В5: | 350 мм |
Диаметр крепления фланца В5: | 300 мм |
Режим работы: | S1 постоянный |
Степень защиты: | IP55 |
Класс изоляции: | H до 180 °C |
Метод охлаждения: | IC411 |
Класс взрывозащиты: | PB ExdI |
ЭЛЕКТРОДВИГАТЕЛЬ РУДНИЧНЫЙ ВРА 132 S6 ХАРАКТЕРИСТИКИ
1/0/2 — класс уровня взрывозащиты
Ex — знак соответствия изделия ГОСТ Р 51330
d/e/p/i/o/q/m/n/s/h — тип взрывозащиты
I/II/IIA/IIB/IIC — категория смеси
Т1/Т2/Т3/Т4/Т5/Т6 — температурный класс/группа смеси
Электродвигатель ВРА132S6 подключение:
Эл двигатель подключается к трехфазной сети по схеме
треугольник/звезда 220/380В или 380/660В
в зависимости от напряжения сети. Работа агрегата
в продолжительном режиме работы S1. Для мощных двигателей
применяют комбинированное подключение.
Электродвигатель ВРА132S6 классы энергоэффективности:
IE1 — стандартный класс энергоэффективности
IE2 — высший класс энергоэффективности
IE3 — сверхвысокий класс энергоэффективности
IE4 — максимально высокий класс энергоэффективности
Электродвигатель ВРА132S6 материал станины:
Двигатели изготавливаются в корпусах двух видов:
алюминиевом корпусе или чугунном корпусе.
В зависимости от установки и условий эксплуатации
мы можем рекомендовать материал изготовления.
Электродвигатель ВРА132S6 климатические исполнения:
У1 — умеренный климат на открытом воздухе
У2 — умеренный климат в помещении или под навесом
У3 — умеренный климат в закрытом помещении
УХЛ1 — умеренный и холодный климат на открытом воздухе
УХЛ2 — умеренный и холодный в помещении или под навесом
УХЛ3 — умеренный и холодный в закрытом помещении
ТВ — влажный тропический климат
ТС — сухой тропический климат
М — морской умеренный климат
В — всеклиматическое исполнение
Электродвигатель ВРА132S6 монтажные крепления:
1081/1001/В3 — на лапах с одним концом вала
2081/2001/В35 — на лапах с фланцем и одним концом вала
3081/3001/В5 — с фланцем и одним концом вала
2181/2101/В34 — на лапах с малым фланцем и одним концом вала
3681/3601/В14 — с малым фланцем и одним концом вала
1082/2082/3082 будет обозначать два выходных конца вала
Электродвигатель ВРА132S6 режимы работы:
S1 — продолжительный режим работы
S3 — повторно кратковременный ПВ-15,25,60,100%
S2 — кратковременный, работа 30 и 60 минут
