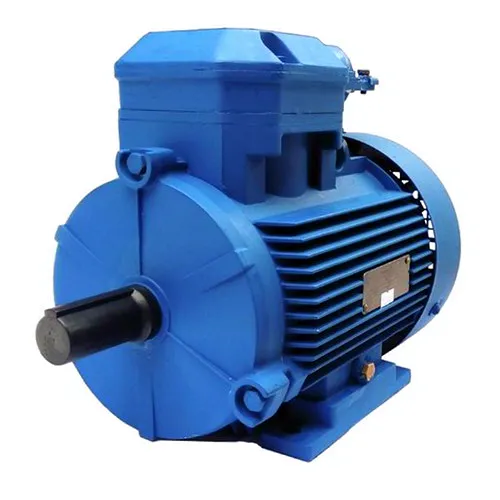

Электродвигатель 4ВР 112 МА6

Электродвигатель 4ВР 112 МА6 — это взрывозащищенный асинхронный двигатель трехфазного тока с короткозамкнутым ротором, предназначенный для безопасной работы во взрывоопасных производственных условиях. Он обеспечивает надежный и продолжительный привод для насосного, вентиляционного и конвейерного оборудования, соответствуя строгим стандартам безопасности.

Описание и назначение

Электродвигатель 4ВР 112 МА6 представляет собой специализированное промышленное решение, разработанное для эксплуатации в зонах с потенциальной взрывоопасностью. Этот электродвигатель 4ВР 112 МА6 создан для привода стационарного оборудования: центробежных и шестеренных насосов, вентиляторов, дымососов, конвейерных линий и других агрегатов, где требуется высокая надежность и безопасность. Основное отличие данной модели от общепромышленных двигателей — наличие взрывонепроницаемой оболочки, что кардинально расширяет область его применения.

Ключевой особенностью данного двигателя является его взрывозащита уровня «d» (взрывонепроницаемая оболочка). Это означает, что электродвигатель 4ВР 112 МА6 способен выдержать внутренний взрыв горючей смеси без передачи его во внешнюю среду, предотвращая цепную реакцию. Такое исполнение делает двигатель незаменимым на объектах нефтегазовой, химической и горнодобывающей промышленности, где в воздухе могут присутствовать пары и газы.

Электродвигатель 4ВР 112 МА6 характеризуется продолжительным режимом работы S1, что подразумевает его способность работать на номинальной мощности неограниченно долгое время без перегрева, при условии соответствия условий окружающей среды заданным параметрам. Частота вращения вала составляет 1000 об/мин (фактическая около 950 об/мин), что является стандартным для приводов многих типов гидравлических насосов и вентиляторов среднего давления. Возможность различных монтажных исполнений (на лапах, на фланце или комбинированное) обеспечивает гибкость при интеграции в существующие технологические линии.

Вес, габариты, код ТН ВЭД, ГОСТ

Маленький, но неуязвимый богатырь

Электродвигатель 4ВР 112 МА6 — это настоящий промышленный спецназовец. Он может работать там, где другим приказано «оставаться снаружи». Если обычный двигатель в опасной зоне — это потенциальная искра, то наш «богатырь» надежно запер всё, что может вспыхнуть, внутри своей бронированной оболочки. Безопасность — его вторая фамилия.

Технические характеристики

Принцип работы

Электродвигатель 4ВР 112 МА6 работает по классическому принципу трехфазного асинхронного двигателя с короткозамкнутым ротором. При подаче трехфазного напряжения на обмотки статора создается вращающееся магнитное поле. Это поле индуцирует токи в короткозамкнутой обмотке ротора (так называемой «беличьей клетке»), в результате чего возникает электромагнитный момент, заставляющий ротор вращаться с частотой, немного меньшей частоты вращения поля (скольжение).

Взрывозащита типа «d» реализована за счет особой конструкции корпуса электродвигателя 4ВР 112 МА6. Корпус обладает повышенной механической прочностью и плотностью прилегания крышек и вводных устройств. В случае возгорания горючей смеси внутри двигателя (например, из-за искрения щеток или неисправности), образующаяся при взрыве ударная волна и горячие газы не могут пройти через уплотнения и разъемы корпуса во внешнюю среду. Они охлаждаются в лабиринтных каналах и выходят через специальные зазоры, уже безопасные для окружающей атмосферы.

Рабочие характеристики, такие как крутящий момент и потребляемый ток, напрямую зависят от нагрузки на валу электродвигателя 4ВР 112 МА6. Пусковой момент, в 2 раза превышающий номинальный, обеспечивает уверенный запуск оборудования даже под нагрузкой. Важно обеспечивать соответствие питающего напряжения и частоты номинальным значениям, чтобы избежать перегрева обмоток и снижения ресурса агрегата.

Не экономьте на подключении

Самая типичная ошибка при монтаже взрывозащищенного электродвигателя 4ВР 112 МА6 — использование обычных кабельных вводов или несоответствующей кабельной продукции. Помните: взрывозащита устройства распространяется и на точку подключения питания. Обязательно применяйте специальные взрывозащищенные кабельные вводы (сальники), соответствующие маркировке двигателя, чтобы сохранить целостность и сертификацию всей системы.

Температурный режим и срок службы

Электродвигатель 4ВР 112 МА6 рассчитан на эксплуатацию в широком диапазоне температур окружающей среды, определяемом климатическим исполнением (У2.5, Т2.5, УХЛ 2.5). Рабочая температура внешней среды может варьироваться в зависимости от исполнения, обычно от -40°C до +40°C. Температурный класс взрывозащиты T4 указывает на то, что максимальная температура поверхности корпуса двигателя при работе в самом тяжелом режиме не превысит +135°C, что безопасно для газов и паров с температурой вспышки выше этого значения.

Срок службы электродвигателя 4ВР 112 МА6 напрямую зависит от качества электропитания, условий окружающей среды и соблюдения регламента технического обслуживания. При правильной эксплуатации в номинальном режиме, своевременной замене подшипников и чистке от загрязнений, ресурс двигателя может достигать 15-20 лет и более. Основными факторами, сокращающими срок службы, являются вибрация от соосного оборудования, повышенная влажность, агрессивная среда и частые пуски с тяжелой нагрузкой.

Область применения

Электродвигатель 4ВР 112 МА6 находит применение в тех отраслях, где существует риск образования взрывоопасных газовых, паровых или пылевоздушных смесей. Это включает в себя химическую и нефтехимическую промышленность (привод насосов для перекачки легковоспламеняющихся жидкостей, реагентов, вентиляция цехов), нефтегазовую отрасль (привод оборудования на добывающих установках, насосных и компрессорных станциях), горнодобывающую промышленность (вентиляция шахт, привод конвейеров в угольных забоях), а также машиностроение (окрасочные цеха), металлообработку (где используются горючие охлаждающие жидкости) и ЖКХ (насосные станции, расположенные в подвальных помещениях с возможным скоплением газа).

Современные технологии

Современный электродвигатель 4ВР 112 МА6 перестает быть просто «вращающим элементом». Оснащенный датчиками вибрации, температуры подшипников и обмоток, он интегрируется в концепцию Industry 4.0. ПЛК могут считывать данные о его состоянии в режиме реального времени, прогнозируя необходимость технического обслуживания. Развитие предиктивной аналитики позволяет исключить внезапные остановки производственных линий, а интеграция с IoT-платформами делает управление парком такого оборудования централизованным и эффективным.

Обслуживание и ремонт

Плановое обслуживание электродвигателя 4ВР 112 МА6 включает в себя регулярный контроль состояния подшипников качения, проверку уровня и замену смазки, очистку наружных поверхностей от пыли и грязи, визуальный осмотр на предмет повреждений корпуса и кабельного ввода, а также измерение сопротивления изоляции обмоток. Важно помнить, что любые работы по вскрытию взрывозащищенной оболочки должны проводиться специалистами с соблюдением всех требований безопасности и с последующей проверкой сохранения взрывозащитных свойств.

Чаще всего в электродвигателе 4ВР 112 МА6 изнашиваются подшипники. При появлении повышенного шума или вибрации их необходимо заменить на аналогичные, рекомендованные производителем. Также со временем может потребоваться замена уплотнительных элементов (прокладок, сальников) на крышках и в кабельном вводе для сохранения степени защиты IP и взрывозащиты. Ремонт обмоток статора должен выполняться в специализированных мастерских с использованием материалов, сохраняющих класс нагревостойкости и изоляционные свойства.

Ремкомплект или ЗИП

Для оперативного ремонта и обслуживания рекомендуется иметь ремонтный комплект (ЗИП). В стандартный комплект могут входить: пара подшипников качения (для вала и противоподшипникового щита), комплект уплотнительных прокладок на все разъемы корпуса, сальники или манжеты для вала, уплотнительные кольца кабельного ввода, а также крепежные элементы (болты, шайбы, гайки) для повторной сборки. Оригинальные ремкомплекты для электродвигателя 4ВР 112 МА6 доступны для заказа и гарантируют полное соответствие геометрии и материалов заводскому исполнению.

Аналоги устройства

На рынке представлены различные исполнения взрывозащищенных электродвигателей. К условным аналогам по мощности и частоте вращения можно отнести: взрывозащищенный двигатель серии ВА аналогичной мощности, двигатели в исполнении Exd на напряжение 660 В, взрывозащищенные моторы со степенью защиты IP65 для особо загрязненных сред, низковольтные двигатели Exd на 220/380 В, а также электродвигатели со встроенным частотным преобразователем для плавного пуска и регулирования скорости в опасных зонах.

Условное обозначение

Экономические выгоды

Применение надежного электродвигателя 4ВР 112 МА6 в взрывоопасных условиях — это прямая экономия на минимизации простоев. Остановка технологической линии из-за отказа двигателя в химическом производстве может стоить огромных денег. Наш двигатель, благодаря взрывозащите и высокому ресурсу, снижает риски аварийных остановок. Кроме того, его КПД 81% обеспечивает энергоэффективность, а длительный срок службы сокращает затраты на частые замены. Инвестиция в качественный привод окупается за счет роста общей надежности и производительности вашего оборудования.

Изображения

Габаритные и присоединительные размеры

Габаритные размеры электродвигателя 4ВР 112 МА6 составляют 270 мм (высота) x 433 мм (длина) x 250 мм (глубина/ширина). Монтаж может осуществляться тремя основными способами: на лапах (исполнение IM1081/1082), на лапах и фланце одновременно (IM2081/2082) или только на фланце (IM3081/3082). Диаметр вала составляет 32 мм со стандартным шпоночным пазом для передачи крутящего момента. Фланец, при его наличии, имеет диаметр 300 мм с крепежными отверстиями под соответствующий ответный фланец насоса или редуктора. Компактные размеры и универсальность крепления позволяют устанавливать двигатель в условиях ограниченного монтажного пространства.

Примеры заказа

Модель 4ВР 112 МА6 У2.5 IM2081 IP55 — взрывозащищенный электродвигатель, климатическое исполнение У2.5 для умеренного климата, комбинированное крепление (лапы+фланец), степень защиты IP55 от пыли и струй воды.

Модель 4ВР 112 МА6 Т2.5 IM1081 IP54 — взрывозащищенный электродвигатель для тропического климата, крепление на лапах, степень защиты IP54.

Модель 4ВР 112 МА6 УХЛ2.5 IM3081 IP55 — взрывозащищенный электродвигатель для холодного и умеренного климата, крепление на фланце, степень защиты IP55.

Адаптация к российским условиям

Электродвигатель 4ВР 112 МА6 полностью адаптирован для эксплуатации в России и странах СНГ. Он рассчитан на работу в широком диапазоне температур от суровых морозов до летней жары (в зависимости от климатического исполнения) и устойчив к нестабильностям в питающих сетях, характерным для некоторых промышленных районов. Конструкция учитывает опыт работы с отечественными системами управления и защиты. Этот двигатель готов к надежной службе на объектах ЖКХ, в промышленных цехах и на удаленных производственных площадках по всей территории РФ и Содружества.

Работа в экстремальных условиях

Электродвигатель 4ВР 112 МА6 в исполнении У2.5 или УХЛ2.5 способен работать при температурах окружающей среды до -40°C, что делает его пригодным для неотапливаемых помещений и открытых площадок в зимний период. Он сохраняет работоспособность в условиях высокой запыленности (исполнение IP54/55) и повышенной влажности. В случае необходимости, ремонтопригодность конструкции допускает замену подшипников и уплотнений прямо на месте эксплуатации, без отправки агрегата на специализированный завод, что критически важно для удаленных нефтегазовых или горнодобывающих объектов.

Возможность работы на Марсе или Луне

Теоретически, электродвигатель 4ВР 112 МА6 мог бы претендовать на роль привода для марсианского насоса. Его взрывонепроницаемый корпус уже является герметичным отсеком, способным сохранять внутреннюю атмосферу. Если создать для него термостатирующий кожух для работы при марсианских -60°C и обеспечить питанием (а на Марсе нет трехфазной сети 380В/50Гц), он мог бы крутить что-нибудь полезное. Его запас прочности и надежность, разработанные для земных экстремальных условий, — это хорошая база для гипотетических внеземных миссий.

Часто задаваемые вопросы

Для каких целей предназначен двигатель 4ВР 112 МА6?
Электродвигатель 4ВР 112 МА6 предназначен для привода стационарного промышленного оборудования (насосов, вентиляторов, конвейеров) во взрывоопасных зонах, где существует риск образования смесей горючих газов или паров с воздухом.

Какое напряжение питания требуется?
Базовое исполнение электродвигателя 4ВР 112 МА6 рассчитано на питание от трехфазной сети переменного тока 380 В, частотой 50 Гц. Доступны также модификации на другие напряжения.

Есть ли доставка в мой город?
Мы осуществляем доставку электродвигателя 4ВР 112 МА6 по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна быстрая отгрузка со складов в ключевых городах.

Какая гарантия предоставляется?
На все оборудование бренда Гидромаш, включая электродвигатель 4ВР 112 МА6, предоставляется гарантия 12 месяцев с момента отгрузки при соблюдении условий эксплуатации, указанных в паспорте.

Почему выбирают «Гидромаш»

Выбирая электродвигатель 4ВР 112 МА6 у нас, вы получаете не просто оборудование, а гарантированно оригинальное и сертифицированное изделие бренда Гидромаш с полным пакетом документов. Мы предлагаем конкурентоспособную цену, гарантию 12 месяцев и возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что минимизирует сроки запуска вашего проекта. Наши логистические схемы позволяют организовать оперативную и надежную доставку электродвигателя 4ВР 112 МА6 в любой регион России и страны СНГ. Чтобы купить или получить точный расчет, свяжитесь с нашими менеджерами через форму заказа на сайте.
