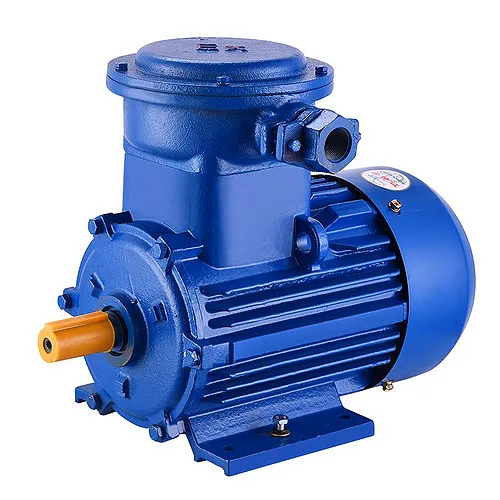

Электродвигатель ВА 315 М2

Электродвигатель ВА 315 М2 — это мощный, взрывозащищенный асинхронный трехфазный электромотор, специально разработанный для работы в условиях повышенной опасности. Его ключевое преимущество — высокая мощность в 200 кВт и надежная конструкция, предотвращающая воспламенение взрывоопасных газовых смесей вокруг агрегата. Этот электродвигатель ВА 315 М2 идеально подходит для привода промышленных насосов, вентиляторов и другого оборудования в нефтегазовой, химической и горнодобывающей отраслях.

Описание и назначение

Электродвигатель ВА 315 М2 представляет собой асинхронный трехфазный двигатель с короткозамкнутым ротором, сертифицированный для работы во взрывоопасных зонах категории II, где возможно образование смесей воздуха с горючими газами и парами. Его основная функция — преобразование электрической энергии в механическое вращение с высокой эффективностью (КПД достигает 94,8%) для привода различного стационарного оборудования.

Назначение данного электродвигателя ВА 315 М2 — обеспечить надежную и безопасную работу агрегатов в условиях, где любая искра может стать причиной катастрофы. Он решает задачи создания мощного приводного усилия для центробежных насосов высокого давления, вентиляторов газоотвода, компрессоров и конвейеров. В отличие от обычных промышленных моторов, данный электродвигатель ВА 315 М2 имеет особую конструкцию: статор и ротор помещены в специальный взрывонепроницаемый кожух (исполнение «Exd»), а места выхода вала и ввода кабеля герметизированы. Это предотвращает передачу взрывной волны и продуктов горения во внешнюю среду, локализуя возможную опасность внутри корпуса.

Ключевыми техническими особенностями этой модели являются высокая мощность (200 кВт), номинальная частота вращения вала 3000 об/мин и питание от сети 380/660 В. Электродвигатель ВА 315 М2, который вы можете заказать с нашего склада, имеет класс нагревостойкости изоляции F (до +155 °C) и предназначен для продолжительного (S1) режима работы, что обеспечивает его долговечность в условиях непрерывного производственного цикла.

Вес, габариты, код ТН ВЭД, ГОСТ

Защита от взрыва — это как бронежилет для мотора

Когда говорят, что электродвигатель ВА 315 М2 «взрывозащищенный», это не значит, что он взрывается лучше других. Наоборот, он как суровый спецназовец в бронежилете: взял на себя весь удар (в данном случае — потенциальную энергию взрыва) и не пустил дальше, защитив окружающую среду.

Технические характеристики

Принцип работы

Принцип работы электродвигателя ВА 315 М2 основан на явлении создания вращающегося магнитного поля трехфазным током в статоре, которое индуцирует токи в короткозамкнутом роторе. Взаимодействие этих магнитных полей создает крутящий момент, приводящий вал во вращение. Высокая мощность в 200 кВт обеспечивается продуманной конструкцией обмоток и магнитопровода, что позволяет развивать достаточный момент для тяжелого промышленного пуска.

Конструкция электродвигателя ВА 315 М2 с взрывонепроницаемым кожухом (исполнение «d») влияет на теплоотвод и герметичность, но не меняет основной электромеханический принцип. Датчики температуры, встроенные в обмотки статора и подшипниковые узлы, контролируют тепловой режим, предотвращая перегрев — одну из основных причин выхода из строя оборудования такого класса. При выборе и эксплуатации данного электродвигателя ВА 315 М2 важно обеспечить корректное подключение по схеме «звезда» или «треугольник» в соответствии с напряжением сети (380В или 660В), а также надежное заземление через предусмотренные внешние и внутренние клеммы.

Самая частая ошибка — игнорирование качества сети

Типичная ошибка при эксплуатации мощных взрывозащищенных двигателей, вроде ВА 315 М2, — подключение к сети с нестабильным напряжением или высоким уровнем гармоник. Это приводит к перегреву обмоток, снижению ресурса и, в худшем случае, к ложным срабатываниям защиты. Перед монтажом всегда проверяйте параметры питающей сети.

Температурный режим и срок службы

Рабочий температурный диапазон для электродвигателя ВА 315 М2 определяется его климатическим исполнением (У2.5, Т2.5, УХЛ) и классом нагревостойкости изоляции F. Изоляция класса F допускает долговременную работу при температуре +155°C. Однако фактическая температура корпуса и обмоток зависит от нагрузки, качества охлаждения и окружающей среды. Превышение допустимых температур резко сокращает ресурс изоляции и подшипников.

На срок службы напрямую влияет не только температура, но и качество монтажа, своевременность обслуживания и стабильность питающего напряжения. При соблюдении всех условий эксплуатации, указанных в паспорте, ресурс электродвигателя ВА 315 М2 до капитального ремонта может составлять десятки тысяч часов. Регулярный контроль вибрации, температуры подшипников и состояния изоляции — ключ к продлению срока службы этого надежного агрегата.

Область применения

Взрывозащищенный электродвигатель ВА 315 М2 находит широкое применение в отраслях, где существует риск образования взрывоопасных газовых или паровоздушных смесей. В машиностроении и автомобильной промышленности он используется для привода окрасочного оборудования и систем вентиляции лакокрасочных цехов. В нефтегазовой отрасли и химической промышленности этот электродвигатель приводит в действие насосы для перекачки легковоспламеняющихся жидкостей, сыпучих материалов и газов, работает на компрессорных станциях и в системах газоочистки.

В горнодобывающей промышленности его используют для привода вентиляторов главного проветривания шахт, конвейеров и дробильного оборудования. В металлообработке и деревообработке он обеспечивает работу систем аспирации, удаляющих взрывоопасную пыль. В текстильной промышленности может применяться в цехах с высокой запыленностью волокнами. В сфере ЖКХ и строительства такой двигатель незаменим для привода насосов на насосных станциях, работающих с горючими средами, или в котельных.

Современные технологии

Несмотря на классическую конструкцию, электродвигатель ВА 315 М2 легко интегрируется в концепцию Industry 4.0. Встроенные датчики температуры позволяют подключить его к системам IoT для непрерывного мониторинга состояния. Диагностика вибрации и термография помогают организовать предиктивное обслуживание, предотвращая внезапные остановки. Управление через ПЛК (программируемый логический контроллер) делает его частью автоматизированной линии, где коботы (коллаборативные роботы) могут обслуживать или контролировать рабочую зону вокруг такого мощного привода.

Обслуживание и ремонт

Для продления срока службы электродвигателя ВА 315 М2 необходимо соблюдать регламентные интервалы обслуживания. Прежде всего, это регулярная проверка состояния подшипников качения — наиболее быстроизнашиваемого узла. Смазка подшипников должна производиться строго рекомендованной смазкой и в установленных объемах. Важно контролировать равномерность затяжки фундаментных болтов и состояние уплотнений в местах выхода вала, чтобы сохранить взрывозащищенные свойства корпуса.

Также необходимо периодически проверять состояние контактных соединений в клеммной коробке, целостность кабельного ввода и сопротивление изоляции обмоток. Любое обслуживание и, тем более, ремонт взрывозащищенного электродвигателя ВА 315 М2 должны проводиться специалистами, знакомыми с требованиями к такому оборудованию, так как нарушение целостности взрывонепроницаемого кожуха ведет к потере сертификации и безопасности.

Ремкомплект или ЗИП

Для обеспечения длительной и бесперебойной работы рекомендуется иметь запас быстроизнашиваемых деталей и ремонтный комплект. В стандартный ремкомплект для электродвигателя ВА 315 М2 могут входить: комплект уплотнительных прокладок для взрывонепроницаемого кожуха и клеммной коробки, сальниковые уплотнения или манжеты для вала, щеточный узел (если применимо), крепежные элементы (болты, шайбы, гайки) с антикоррозионным покрытием. Возможен заказ оригинального заводского ЗИПа (запасных частей, инструментов и принадлежностей), который включает все необходимое для оперативного ремонта.

Аналоги устройства

На рынке промышленного привода представлены различные аналоги по мощности и типу защиты. К ним можно отнести: взрывозащищенный электродвигатель серии «АИМ» аналогичной мощности с уровнем защиты Exd; импортные двигатели в исполнении ATEX категории II 2G; двигатели с повышенной степенью защиты IP65/IP66 для агрессивных сред; крановые электродвигатели с пониженной частотой вращения; частотно-регулируемые приводы (ЧРП) со встроенной взрывозащитой; синхронные двигатели с возбуждением от постоянных магнитов для повышенного КПД.

Условное обозначение

Экономические выгоды

Инвестиция в надежный электродвигатель ВА 315 М2 — это не просто покупка оборудования, а вклад в непрерывность производства. Его высочайшая надежность и взрывозащита предотвращают дорогостоящие простои из-за аварийных остановок и ремонтов в опасных зонах. Высокий КПД (94,8%) прямо сокращает затраты на электроэнергию. Долгий срок службы и доступность ремкомплектов улучшают общую окупаемость (ROI), делая этот двигатель экономически выгодным решением для ответственных участков.

Изображения

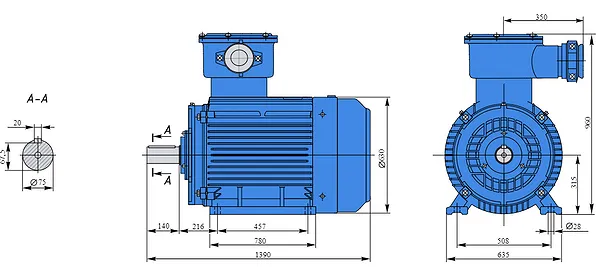

Габаритные и присоединительные размеры

Общие габаритные размеры электродвигателя ВА 315 М2 составляют 960 мм (высота) x 1390 мм (длина) x 630 мм (глубина/ширина). Агрегат отличается значительной массой (около 1300 кг), что требует надежного фундамента и правильного монтажа. Тип присоединения предусматривает две основные опции: установка на лапы (исполнение IM1001) или комбинированная установка на лапы и фланец (IM3001). Вал двигателя имеет диаметр 75 мм и предназначен для соединения с приводным механизмом (насосом, редуктором) с помощью муфты соответствующего размера.

Фланец диаметром 660 мм (при наличии исполнения) позволяет обеспечить жесткое и соосное крепление к ответному фланцу рабочей машины. При монтаже в ограниченном пространстве необходимо учитывать необходимость доступа к клеммной коробке для подключения питания и проведения обслуживания, а также обеспечить достаточный зазор вокруг корпуса для эффективного воздушного охлаждения.

Примеры заказа

Модель Электродвигатель ВА 315 М2 У2.5, IP55 — взрывозащищенный асинхронный двигатель мощностью 200 кВт, 3000 об/мин, 380/660В для эксплуатации в умеренном климате.

Модель Электродвигатель ВА 315 М2 Т2.5, IP54 — аналогичный двигатель в тропическом исполнении для работы в условиях повышенной влажности и температуры.

Модель Электродвигатель ВА 315 М2 УХЛ 2.5, IP55 с фланцевым креплением — двигатель для холодного климата с комбинированным креплением (лапы+фланец).

Адаптация к российским условиям

Электродвигатель ВА 315 М2 создан с учетом суровых реалий. Его климатические исполнения (У2.5, Т2.5, УХЛ) охватывают диапазон от арктического холода до тропической жары, что идеально для географического разнообразия России и стран СНГ. Конструкция устойчива к перепадам напряжения, характерным для некоторых промышленных сетей. Его надежность и простота обслуживания делают его готовым к эксплуатации на объектах российской промышленности и ЖКХ, где требования к безопасности и безотказности предельно высоки.

Работа в экстремальных условиях

Электродвигатель ВА 315 М2 способен работать в жестких условиях, характерных для удаленных промыслов и северных регионов. Исполнение УХЛ позволяет эксплуатировать его при температурах до -60°C с предварительным подогревом перед пуском. Взрывонепроницаемый кожух не только защищает от внешней среды, но и оберегает внутренности двигателя от проникновения влаги, пыли и агрессивных веществ. Совместимость с отечественными правилами монтажа и ремонта позволяет проводить диагностику и даже капитальный ремонт в полевых условиях силами обученного персонала, что критически важно для непрерывности добывающих и перерабатывающих операций.

Возможность работы на Марсе или Луне

Теоретически, если бы на Марсе потребовалось качать что-то под большим давлением в атмосфере, насыщенной метаном, электродвигатель ВА 315 М2 с его взрывозащитой «Exd» и надежной конструкцией был бы одним из главных кандидатов. Его способность работать в широком диапазоне температур, герметичность кожуха (чтобы марсианская пыль не попала внутрь) и высокая мощность для привода насосов или систем жизнеобеспечения сделали бы его незаменимым элементом марсианской или лунной базы. Конечно, при условии адаптации системы питания под местные реалии и отсутствия гравитационных помех для смазки подшипников.

Часто задаваемые вопросы

Какой тип подключения используется для электродвигателя ВА 315 М2?
Двигатель является трехфазным асинхронным и подключается к сети 380/660 В, 50 Гц. Возможно подключение по схеме «звезда» (для 660В) или «треугольник» (для 380В). Подключение должно выполняться квалифицированным персоналом через клеммную коробку, с обязательным соблюдением требований к взрывозащите.

Можно ли регулировать скорость вращения вала этого двигателя?
Нет, электродвигатель ВА 315 М2 в базовом исполнении не предназначен для регулирования частоты вращения. Он рассчитан на номинальную скорость 3000 об/мин (2-полюсное исполнение). Для регулирования скорости потребуется использование внешнего частотного преобразователя, совместимого с взрывозащищенным исполнением.

Осуществляется ли доставка электродвигателя ВА 315 М2 в мой город?
Да, мы организуем доставку данного оборудования по всей России (включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Стоимость и сроки уточняйте у менеджеров.

Какой гарантийный срок на электродвигатель ВА 315 М2?
На все оборудование бренда «Гидромаш», включая данный электродвигатель, предоставляется гарантия 12 месяцев с момента отгрузки со склада. Гарантия распространяется на дефекты материалов и изготовления при условии соблюдения правил транспортировки, монтажа и эксплуатации.

Почему выбирают «Гидромаш»

Выбирая электродвигатель ВА 315 М2 от производителя Гидромаш, вы получаете оригинальное, сертифицированное оборудование, соответствующее самым строгим требованиям промышленной безопасности. Мы обеспечиваем полное документальное сопровождение и гарантию 12 месяцев. У вас есть возможность купить данный двигатель по конкурентной цене с быстрой отгрузкой со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши логистические партнеры оперативно доставят ваш заказ в любую точку России и стран СНГ. Чтобы заказать электродвигатель ВА 315 М2 и получить актуальную информацию о наличии и стоимости, свяжитесь с нашими менеджерами.
