Ящики управления серии РУСМ5000 — это надежные устройства, предназначенные для управления асинхронными трехфазными электродвигателями с короткозамкнутым ротором. Модели серии РУСМ5000 применяются в различных отраслях промышленности, включая водоснабжение, вентиляцию, отопление и автоматизацию технологических процессов. Они обеспечивают прямой пуск, остановку и защиту двигателей от перегрузок и короткого замыкания. Оборудование серии РУСМ5000 эффективно используется в составе насосных станций, дымососов, приводов заслонок, вентиляционных агрегатов и другого электрооборудования.
Конструктивно РУСМ5000 ящики управления выполнены в металлическом корпусе, на фронтальной панели находятся органы ручного управления: кнопки «Пуск», «Стоп», переключатели режимов и сигнальные лампы. Внутри установлены пускорегулирующие элементы — автоматические выключатели, тепловые реле, контакторы или магнитные пускатели. На задней стенке размещён клеммник для подключения внешних цепей управления, сигнализации и питания.
| Параметр | Значение |
| напряжение питающей сети переменного тока, В | 380 |
| частота переменного тока, Гц | 50 |
| мощность подключаемых электродвигателей в зависимости от исполнения (габарита), кВт | 0,18…80 |
| виды защит электродвигателя | тепловая, КЗ |
| режимы работы (в зависимости от исполнения) | ручной / автоматический |
| степень защиты по ГОСТ 15150 | IP31, IP54 |
| масса (в зависимости от исполнения), кг | 5…30 |
| габариты (в зависимости от исполнения): Высота х Ширина х Глубина, мм | 395–650 х 310–500 х 220 |
| Индекс ящика по току | Номинальный ток, А | Мощность двигателя, кВт |
| 18-74 | 0,6 | 0,18 |
| 20-74 | 1 | 0,25 |
| 22-74 | 1,6 | 0,37 |
| 24-74 | 2,5 | 0,75 |
| 26-74 | 4 | 1,5 |
| 28-74 | 6 | 2,2 |
| 29-74 | 8 | 3 |
| 30-74 | 10 | 4 |
| 31-74 | 12,5 | 5 |
| 32-74 | 16 | 5,6 |
| 34-74 | 25 | 11 |
| 35-74 | 32 | 15 |
| 36-74 | 40 | 18 |
| 37-74 | 50 | 22 |
| 38-74 | 63 | 30 |
| 39-74 | 80 | 37 |
| 40-74 | 100 | 45 |
| 41-74 | 125 | 55 |
| 42-74 | 160 | 75 |
Расшифровка структуры обозначения: Я5ХХХ-ХХ7Х-ХХ УХЛ4
| Символ | Расшифровка |
| Я | Ящик управления |
| 5 | Класс НКУ — управление асинхронными двигателями с КЗ ротором |
| X (позиция 1) | 1 — нереверсивный, 4 — реверсивный режим |
| X (позиция 2) | 1–6 — вид коммутационной схемы с автоматическим выключателем и промежуточными реле |
| X (позиция 3) | 0–9 — количество фидеров и наличие переключателя в автоматический режим (например, 7 — двухфидерный с переключателем) |
| XX | Исполнение по току согласно таблице |
| 7 | Напряжение силовой цепи — 380 В |
| X | Напряжение цепи управления: 4 — 220 В, 7 — 380 В |
| XX | Дополнительные фидеры при нескольких двигателях |
| УХЛ4 | Климатическое исполнение — умеренный климат, категория размещения 4 (в закрытых помещениях) |
Ящики управления серии РУСМ5000 обеспечивают ручной и автоматический режимы работы. В ручном режиме пуск двигателя осуществляется нажатием кнопки на передней панели. В автоматическом режиме запуск происходит по внешнему сигналу управления — например, от системы автоматики, пожарной сигнализации или датчика давления. Наличие переключателя позволяет перейти на дистанционное управление, что повышает безопасность и удобство эксплуатации. Все модификации серии РУСМ5000 оснащаются тепловой защитой двигателя и защитой от короткого замыкания.
Эксплуатация РУСМ5000 ящиков управления возможна при температуре окружающей среды от +17 до +27 °C (нормальные условия — 22±5 °C), относительной влажности до 85 % и атмосферном давлении 94–106,6 кПа. Продукция изготавливается в соответствии с ГОСТ 15150, климатическое исполнение УХЛ4. При соблюдении условий эксплуатации и периодическом техническом обслуживании срок службы оборудования составляет не менее 10 лет.
Модели серии РУСМ5000 активно используются в промышленных и коммунальных объектах: на водопроводных станциях, в вентиляционных системах, котельных, насосных узлах, дымоудалении. Они подходят для управления как одиночными, так и групповыми электродвигателями. Благодаря различным исполнениям (одно-, двух-, трёхфидерные, реверсивные/нереверсивные), серия РУСМ5000 охватывает широкий спектр задач по управлению электроприводами.
Размеры корпусов адаптированы под стандартные монтажные зазоры. Габаритные размеры варьируются в диапазоне: Высота — 395–650 мм, Ширина — 310–500 мм, Глубина — 220 мм. Крепление — на вертикальную поверхность винтами через отверстия в задней стенке. Степень защиты IP31 допускает установку в сухих помещениях, IP54 — в помещениях с повышенной влажностью и пылью.

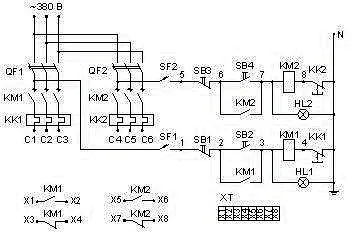

Изображение типовой схемы подключения:
Фото — схема подключения ящиков управления серии РУСМ5000. Обозначены фазы, кнопки управления, защитные устройства и клеммная колодка.
Ящики РУСМ5000 ящики управления применяются на следующих объектах:
— Насосные системы водоснабжения и откачки;
— Вентиляторы и дымососы в котельных;
— Приводы задвижек и заслонок;
— Технологические линии пищевой, химической и легкой промышленности;
— Объекты ЖКХ и инженерные системы зданий.
— Я5117-1874- УХЛ4 — нереверсивный однфидерный ящик на 0,18 кВт, 380 В, ручной режим;
— Я5477-4074- УХЛ4 — реверсивный двухфидерный на 45 кВт с автоматическим режимом;
— Я5137-3674- УХЛ4 — однофидерный без автомата, с промежуточным реле.
— Почему электрик не заводил трактор с ящиком РУСМ5000?
— Потому что на тракторе не было 380 вольт, а только ручной старт!
Ниже приведены актуальные вопросы, с которыми чаще всего обращаются клиенты из России.
Товары под брендом Гидромаш поставляются напрямую с производства в Екатеринбурге. У нас вы можете заказать РУСМ5000 ящики управления любого исполнения с доставкой в любую точку РФ: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Оформить заказ можно через форму на сайте или по телефону. Узнать наличие и получить консультацию — оставьте заявку или перейдите в раздел Контакты.
Код ТН ВЭД: 8537100000
| Модель (диапазон) | Габариты, мм (В×Ш×Г) | Масса, кг |
|---|---|---|
| Я5000 (все модификации) | 395–650 × 310–500 × 220 | 5–30 |
