Концевые выключатели серии ВУ-150М, ВУ-250М предназначены для коммутации электрических цепей управления как переменного, так и постоянного тока. Эти устройства широко применяются в системах автоматизации промышленного оборудования, где требуется точная и надежная сигнализация положения механизмов. Выключатели серии ВУ-150М, ВУ-250М рассчитаны на напряжение до 500 В и обладают высокой механической износостойкостью, что обеспечивает длительный срок службы даже в сложных условиях эксплуатации.
Серия ВУ-150М, ВУ-250М отличается высокими показателями электрической и механической стойкости. Ниже представлены ключевые технические параметры, характерные для всей серии:
| Параметр | Значение |
|---|---|
| Ток длительного режима, А | 10 |
| Ток включения, А | 50 |
| Ток отключения (переменный ток) | 110 В — 2,5 А; 220 В — 1,6 А; 440 В — 0,6 А |
| Ток отключения (постоянный ток) | до 500 В — 10 А |
| Количество включений в час, не более | 600 |
| Тип привода | Поворотный вал шпиндельного типа |
| Передаточное отношение редуктора | 1:50 |
| Тип ввода проводов | Гермоввод (сальник PG13.5) |
| Сечение подключаемых проводников | Два провода по 1,5 мм² или один до 2,5 мм² |
Серия ВУ-150М, ВУ-250М включает в себя две основные модификации, отличающиеся по количеству коммутируемых цепей и функционалу. Обе модели обеспечивают высокую надежность и совместимость с различным оборудованием.
| Тип выключателя | Количество коммутируемых цепей | Степень защиты IP | Кол-во в транспортной упаковке, шт. | Артикул |
|---|---|---|---|---|
| ВУ-150МУ2 | 1 | 44 | 16 | 110701 |
| ВУ-250М У2 | 2 | 44 | 16 | 110702 |

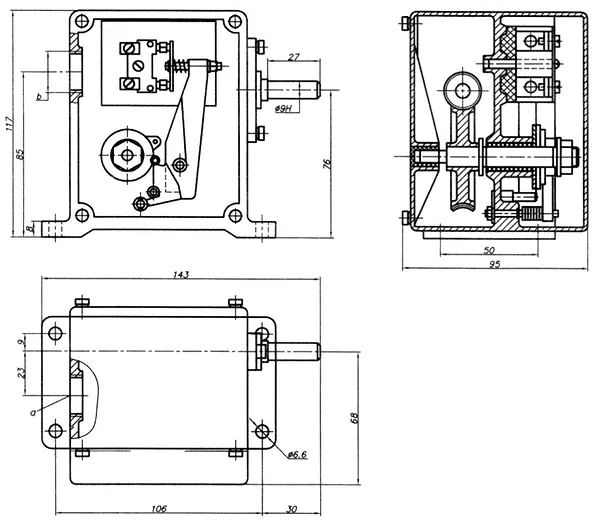

Габаритные размеры выключателя ВУ-150М
Чертеж габаритных и присоединительных размеров концевого выключателя ВУ-150М. Подключение — шпиндельный поворотный вал. Предназначен для установки на механизмы с ручным или механическим приводом.

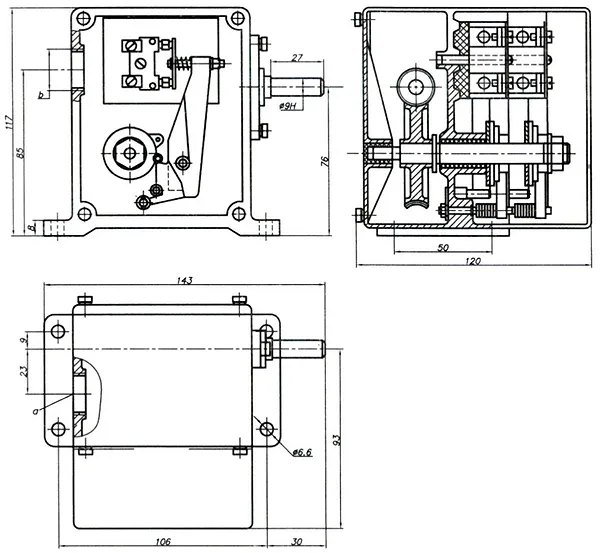

Габаритные размеры выключателя ВУ-250М
Чертеж размеров концевого выключателя ВУ-250М. Устройство с двумя коммутируемыми цепями. Подключение через гермоввод PG13.5. Подходит для установки в условиях повышенной влажности.
Маркировка выключателей серии ВУ-150М, ВУ-250М содержит информацию о типе, модификации и климатическом исполнении. Например, ВУ-150МУ2 расшифровывается следующим образом:
Аналогично, модель ВУ-250М У2 — это выключатель с расширенными возможностями коммутации (две цепи), предназначенный для установки на промышленное оборудование.
Выключатели серии ВУ-150М, ВУ-250М работают по принципу механического воздействия на приводной элемент. При повороте шпиндельного вала привод срабатывает, замыкая или размыкая контакты. Благодаря редуктору с передаточным отношением 1:50, достигается высокая точность срабатывания при минимальных усилиях на входном валу. Это позволяет применять устройства в системах с низким крутящим моментом.
Выключатели серии ВУ-150М, ВУ-250М рассчитаны на эксплуатацию в диапазоне температур от -40°C до +50°C (исполнение У2). Степень защиты IP44 обеспечивает устойчивость к проникновению пыли и брызг воды, что делает их пригодными для использования в цехах, насосных станциях и на открытых площадках. Средний срок службы — не менее 10 лет при соблюдении условий эксплуатации.
Концевые выключатели серии ВУ-150М, ВУ-250М применяются в следующих отраслях:
Устройства успешно интегрируются в системы управления как отечественного, так и импортного производства.
Хотя выключатели серии ВУ-150М, ВУ-250М отличаются высокой надежностью, в процессе эксплуатации могут потребоваться замены отдельных компонентов.
| Деталь | Описание |
|---|---|
| Контактная группа | Основной коммутирующий элемент, подверженный эрозии при частых включениях |
| Шпиндельный вал | Механический привод, может изнашиваться при загрязнении или перегрузке |
| Гермоввод PG13.5 | Уплотнение для ввода кабеля, может терять герметичность со временем |
| Крышка корпуса | Защита от пыли и влаги, возможна деформация при неправильной установке |
При оформлении заказа на выключатели серии ВУ-150М, ВУ-250М рекомендуется указывать:
Для оптовых заказов доступны скидки. Уточнить условия можно через форму обратной связи или на странице Контакты.
Модель ВУ-150М подходит для управления одной цепью, тогда как ВУ-250М имеет две коммутируемые цепи, что удобно для сложных систем. Если требуется сигнализация «открыто/закрыто», выбирайте ВУ-250М.
Да, степень защиты IP44 позволяет эксплуатировать выключатели серии ВУ-150М, ВУ-250М в условиях брызго- и пылезащиты, включая неотапливаемые помещения и открытые площадки.
Стандартный срок отгрузки — 1–3 рабочих дня. Доставка осуществляется в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города России.
Да, благодаря универсальному шпиндельному приводу и стандартным габаритам, выключатели серии ВУ-150М, ВУ-250М легко монтируются на оборудование различных брендов.
— Почему выключатель ВУ-250М никогда не опаздывает на работу?
— Потому что он всегда в своем положении — в концевом!
Выключатели концевые серии ВУ-150М, ВУ-250М производятся под брендом Гидромаш — проверенный поставщик надежного электромеханического оборудования. Продукция поставляется с гарантией, соответствует ГОСТ и ТУ. Доставка со склада в Екатеринбурге по всей России — быстро и надежно. Закажите выключатели серии ВУ-150М, ВУ-250М уже сегодня и обеспечьте безопасную и точную работу вашего оборудования.
Код ТН ВЭД: 8531.80.9000
Вес и габариты (диапазон): 1,1–1,3 кг; 120×85×150 мм
