Выключатели путевые серии ВП16 предназначены для коммутации электрических цепей автоматического управления переменного тока напряжением до 660 В частотой 50 Гц и постоянного тока до 440 В. Устройства срабатывают под воздействием управляющих упоров при достижении исполнительным механизмом заданной позиции. Серия ВП16 активно используется в промышленных системах автоматизации, конвейерных линиях, лифтовом оборудовании, станках и агрегатах, где необходимо точное позиционирование и контроль хода подвижных узлов.
Выключатели путевые серии ВП16 отличаются высокой надежностью, механической износостойкостью и устойчивостью к внешним воздействиям. Корпус изделий изготовлен из силумина, что обеспечивает хорошую герметичность, коррозионную стойкость и механическую прочность. Все модели серии ВП16 соответствуют климатическому исполнению У2 и категории размещения 3, что позволяет эксплуатировать их в умеренном климате при температурах от минус 40 °C до плюс 50 °C.
| Параметр | Значение |
|---|---|
| Номинальный коммутируемый ток | 16 А |
| Номинальное рабочее напряжение (переменный ток) | до 660 В |
| Номинальное рабочее напряжение (постоянный ток) | до 440 В |
| Тип контактной группы | 1 перекидной + 1 размыкающий (1 з + 1 р) |
| Материал корпуса | силумин |
| Усилие срабатывания (прямое / обратное) | не более 50 Н / не менее 2 Н |
| Прямой рабочий ход привода | 10 ± 3° |
| Дополнительный ход | не более 30° |
| Механическая износостойкость | до 14 000 000 циклов (до 10 000 000 для селективных моделей) |
| Коммутационная износостойкость | до 1 000 000 (AC), до 1 600 000 (DC) циклов |
| Степень защиты корпуса (IP) | IP55 |
| Способ ввода проводов | через сальник (MG20x1,5) или без него |
Серия выключателей ВП16 представлена несколькими модификациями, отличающимися типом привода, наличием сальника и схемой самовозврата. Все модели подходят для монтажа в условиях повышенной влажности и пылевых загрязнений. Ниже представлена таблица с перечнем моделей серии ВП16, их характеристиками и артикулами.
| Модель | Тип привода | Наличие сальника | Степень защиты IP | Количество в упаковке, шт | Артикул |
|---|---|---|---|---|---|
| ВП 16Г-23Б-131-55 У2.3 | Рычаг с роликом, без самовозврата | без сальника | 55 | 50 | 110401 |
| ВП 16Г-23Б-231-55 У2.3 | Рычаг с роликом, с самовозвратом | без сальника | 55 | 50 | 110402 |
| ВП 16Г-23Б-241-55 У2.3 | Селективный привод, самовозврат | без сальника | 55 | 50 | 110403 |
| ВП 16Г-23Б-251-55 У2.3 | V-образный рычаг, самовозврат | без сальника | 55 | 50 | 110404 |
| ВП 16Е-23А-231-55 У2.3 | Рычаг с роликом, самовозврат | c сальником | 55 | 50 | 110414 |
| ВП 16Е-23Б-131-55 У2.3 | Рычаг с роликом, без самовозврата | c сальником | 55 | 50 | 110412 |
| ВП 16Е-23Б-231-55 У2.3 | Рычаг с роликом, самовозврат | c сальником | 55 | 50 | 110409 |
| ВП 16Е-23Б-241-55 У2.3 | Селективный привод, самовозврат | c сальником | 55 | 50 | 110410 |
| ВП 16Е-23Б-251-55 У2.3 | V-образный рычаг, самовозврат | c сальником | 55 | 50 | 110411 |
Выключатели путевые серии ВП16 работают по принципу механического воздействия на приводной элемент (рычаг с роликом, V-образный рычаг или селективный механизм). При контакте с упором происходит смещение привода, что приводит к переключению внутренних контактов. Это изменяет состояние цепи управления — подает сигнал «стоп», «пуск» или изменяет режим работы оборудования. Наличие самовозврата обеспечивает автоматическое возвращение рычага в исходное положение после прохождения упора, а модели без самовозврата требуют внешнего воздействия для сброса.
Серия ВП16 допускает эксплуатацию в диапазоне температур от −40 °C до +50 °C, что делает её пригодной для использования в российских климатических условиях. Герметичный корпус и качественные материалы обеспечивают длительный срок службы — до 10–14 млн механических циклов в зависимости от модели. Это особенно актуально для высоконагруженных линий, где важна надежность и минимальные простои.
Устройства серии ВП16 находят применение на металлообрабатывающих станках, лифтах, кранах-манипуляторах, конвейерах, прессах и автоматизированных сборочных линиях. Они используются в качестве концевых датчиков положения, ограничителей хода, датчиков аварийной остановки. В сочетании с другими элементами автоматики обеспечивают безопасную и синхронную работу оборудования. Выключатели путевые серии ВП16 — оптимальное решение для систем промышленного управления с высокими требованиями к надежности.
Ниже приведены чертежи, отображающие установочные и габаритные размеры выключателей серии ВП16. На изображениях указаны присоединительные отверстия и геометрия корпуса, что упрощает монтаж и подбор места установки.

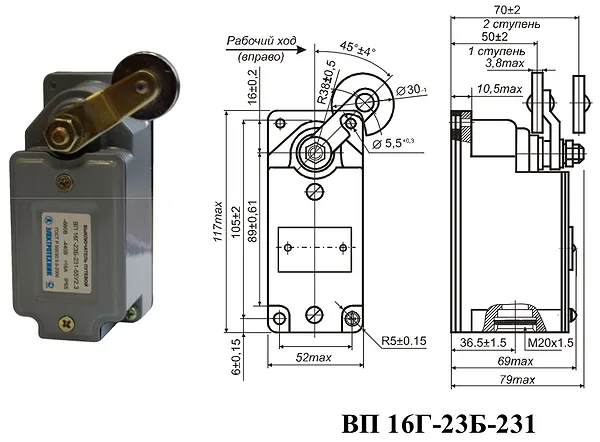

Чертеж габаритных размеров выключателя путевого серии ВП16. Вид спереди и сбоку — модель с рычажным приводом.

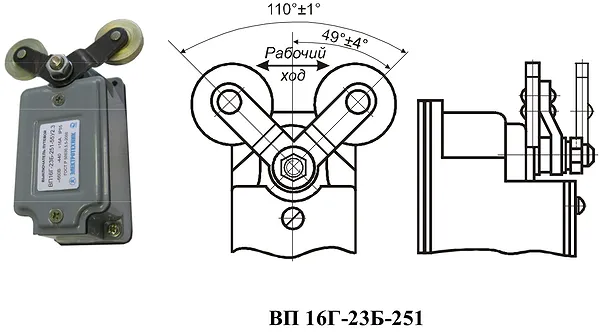

Установочные размеры выключателя серии ВП16. Вид снизу — место подключения сальника и крепёжные отверстия.

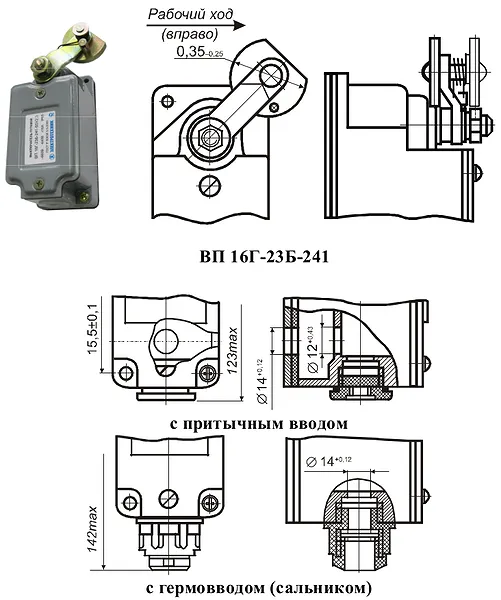

Схема подключения и монтажные размеры серии ВП16 — вид сзади и разрез корпуса. Указана зона движения привода.
Выключатели путевые серии ВП16 проектируются с учетом ремонтопригодности. В комплектацию ремкомплекта могут входить: контакты, пружины, рычаги, ролики, втулки и уплотнительные элементы.
| Запасные части для серии ВП16 |
|---|
| Контактная группа (1 з + 1 р) |
| Рычаг с роликом |
| V-образный рычаг |
| Селективный приводной механизм |
| Сальник MG20x1,5 |
| Пружина возврата |
Расшифровка маркировки на примере модели ВП 16Е-23Б-231-55 У2.3:
Габаритные размеры и вес моделей серии ВП16 варьируются незначительно. Диапазон массы — от 0,4 до 0,55 кг. Габариты корпуса составляют примерно 110×80×85 мм, в зависимости от типа рычага.
| Модель | Габаритные размеры, мм | Масса, кг |
|---|---|---|
| ВП16 всех моделей | 110 × 80 × 85 (около) | 0,40 — 0,55 |
Код ТН ВЭД: 8536.50.9000
При оформлении заказа укажите полное наименование модели. Например:
