Выключатели путевые серии ВП19

Назначение и описание серии ВП19

Выключатели путевые серии ВП19 — это высоконадежные электромеханические устройства, предназначенные для коммутации электрических цепей управления при перемещении контролируемых узлов оборудования. Применяются в системах автоматики промышленных агрегатов, конвейеров, лифтов, станков и других механизмов, где требуется точное позиционирование и остановка по заданным координатам.

Устройства серии ВП19 устанавливаются на путях движения подвижных элементов и срабатывают при контакте с управляющими упорами. Они обеспечивают подачу сигнала в цепь управления при изменении положения объекта. Работают как в цепях переменного тока до 660 В, так и постоянного тока до 440 В, что делает выключатели путевые серии ВП19 универсальными для широкого класса применений.

Технические характеристики выключателей ВП19

Серия ВП19 отличается высокой механической износостойкостью, устойчивостью к внешним воздействиям и стабильной работой в условиях промышленной эксплуатации. Основные параметры одинаковы для всех моделей, но различаются по типу привода и конфигурации контактной группы.

Модели выключателей путевых серии ВП19

Серия ВП19 включает несколько модификаций, отличающихся типом привода и контактной группой. Все модели имеют степень защиты IP67, что обеспечивает защиту от пыли и кратковременного погружения в воду, а также рассчитаны на интенсивную эксплуатацию.

Принцип работы выключателей путевой серии ВП19

Принцип действия выключателей путевые серии ВП19 основан на механическом воздействии упора на привод (толкатель или рычаг), что приводит к мгновенному переключению контактов. Устройства выполнены с быстродействующим механизмом, исключающим дребезг контактов. После снятия нагрузки с привода происходит возврат приводного элемента в исходное положение под действием пружины.

Все модификации обладают переключающими контактами, что обеспечивает замыкание одной цепи при одновременном размыкании другой, что критически важно для построения логики управления в автоматизированных системах.

Температурный режим и срок службы

Выключатели работают в диапазоне температур от -40 °C до +40 °C, что позволяет использовать их в различных климатических условиях России. Благодаря высокой механической прочности корпуса из силумина и качественной внутренней коммутацией, ресурс выключателей путевых серии ВП19 составляет не менее 20 миллионов циклов, а при нормальных условиях эксплуатации — до 10 лет и более.

Где применяются выключатели серии ВП19

Устройства этой серии активно используются в:

• металлорежущих и деревообрабатывающих станках;
• конвейерных линиях и системах автоматической сортировки;
• лифтовом оборудовании;
• промышленных роботах и манипуляторах;
• прессах, подъёмниках и кран-балках.

Выключатели путевые серии ВП19 обеспечивают безопасную и стабильную работу оборудования, предотвращая выход за допустимые пределы хода подвижных узлов.

Габаритные и установочные размеры

Габаритные размеры одинаковы для всех моделей с аналогичным типом привода. Данные приведены на следующих изображениях:

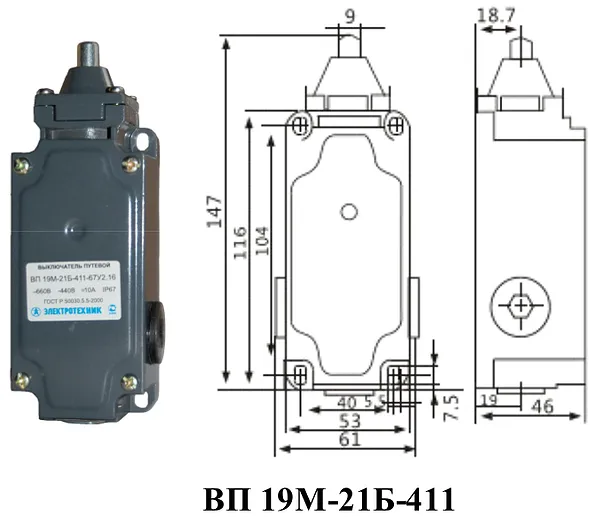

Вид: выключатель путевой серии ВП19 с толкателем — габаритные и установочные размеры

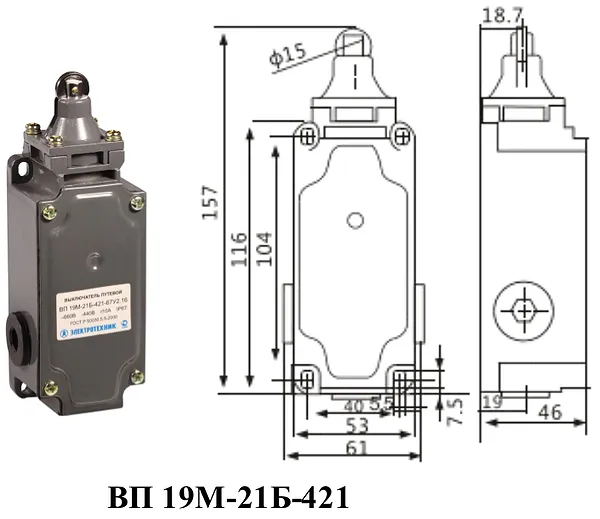

Вид: модель с толкателем и роликом — присоединительные и конструктивные параметры

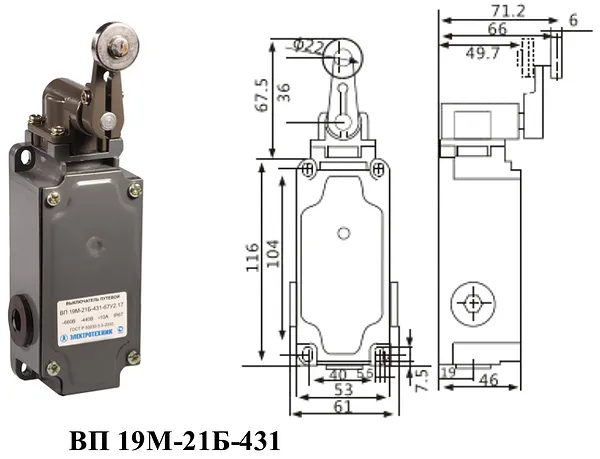

Вид: путевой выключатель серии ВП19 с рычажным приводом — чертёж с размерами

Код ТН ВЭД и вес продукции

Код ТН ВЭД для выключателей путевых серии ВП19: 8536.50.9000. Вес одной единицы — от 0,4 до 0,5 кг в зависимости от модификации. Общий вес транспортной упаковки — от 16 до 30 кг.

Условное обозначение и расшифровка

Расшифровка маркировки модели ВП 19М-21Б-421-67 У2.15:

• ВП — выключатель путевой;
• 19 — серия;
• М — модернизированный;
• 21Б — конструктивная группа;
• 421 — тип привода: 4 — толкатель, 2 — с роликом, 1 — конструкция;
• 67 — степень защиты IP67;
• У2.15 — климатическое исполнение и модификация контактной группы.

Часто задаваемые вопросы

Примеры заказа:

• «ВП 19М-21Б-411-67 У2.15, шт. 10» — для замены на станочной линии.
• «ВП19 с рычагом, 2з+2р, арт. 110508, 5 шт.» — для системы конвейера.

— Почему контакты ВП19 не дребезжат?
— Потому что они, как и я, всегда принимают решение мгновенно!

Доставка и поставки

Поставки выключателей путевых серии ВП19 от поставщика Гидромаш осуществляются со склада в Екатеринбурге. Доставка по всей России — в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Срок отгрузки — от 1 дня после заказа. Быстрая логистика, упаковка, соответствующая ГОСТ, и поддержка технических консультаций.

Оформить заказ можно через форму обратной связи или связавшись с отделом продаж. Документация, сертификаты и паспорта предоставляются по запросу. Более подробная информация — в разделе Контакты.

Гидромаш гарантирует качество и соответствие техническим стандартам всех поставляемых выключателей путевых серии ВП19. Устройства проходят проверку на заводе, устойчивы к вибрации и высокой влажности, подходят для российских условий эксплуатации.
