Выключатели концевые серии КУ-700, НВ-700, ВУ-700

Описание и назначение серий КУ-700, НВ-700, ВУ-700

Концевые выключатели серий КУ-700, НВ-700, ВУ-700 — это специализированные электротехнические устройства, предназначенные для коммутации цепей управления в крановых электроприводах. Они встраиваются в схемы автоматики для ограничения линейного хода различных механизмов: передвижения, подъёма и поворота. Конструкция выключателей серии КУ-700, НВ-700, ВУ-700 обеспечивает надёжное срабатывание при достижении крайнего положения исполнительного узла.

Модели серии КУ-701 используются при малых величинах выбега, тогда как КУ-706 подходит для любых значений инерционного хода. Выключатель КУ-703 предназначен для защиты подъёмного механизма, предотвращая его перехват. Модификации НВ-701, НВ-702, ВУ-701, ВУ-702 применяются в разнообразных промышленных схемах управления, обеспечивая двухтактную и многопозиционную коммутацию.

Технические характеристики

Все устройства серии КУ-700, НВ-700, ВУ-700 рассчитаны на работу в повторно-кратковременном режиме. Они оснащены двумя независимыми электрическими цепями и могут эксплуатироваться как на переменном, так и на постоянном токе. Общие параметры:

• Ток продолжительного режима: 10 А;
• Номинальное напряжение переменного тока: 220 В, 380 В;
• Напряжение постоянного тока: 110 В, 220 В, 440 В;
• Частота включений: до 600 циклов в час;
• Диапазон рабочих температур: от –40 до +40 °C;
• Степень защиты: IP44;
• Механическая износостойкость: до 1 000 000 операций коммутации.

Характеристики моделей серий КУ-700, НВ-700, ВУ-700

Вес и габаритные размеры

Габаритные размеры концевых выключателей серий КУ-700, НВ-700, ВУ-700 варьируются в зависимости от модификации. Усреднённые параметры корпуса: 120×80×70 мм. Масса моделей — от 0,8 до 1,2 кг. Код ТН ВЭД: 8536.50.0000.

Принцип работы выключателей серии КУ-700, НВ-700, ВУ-700

Принцип действия концевых выключателей серии КУ-700, НВ-700, ВУ-700 основан на механическом воздействии на приводной элемент. При соприкосновении движущейся части механизма (упор, тележка, крюк) с рычагом, педалью или рукояткой происходит размыкание или замыкание контактов, что приводит к отключению или переключению электродвигателя. Конструкция позволяет использовать устройства как в простых, так и в многофункциональных системах автоматики.

Условия эксплуатации и срок службы

Температурный режим работы выключателей серии КУ-700, НВ-700, ВУ-700 составляет от –40 до +40 °C, что позволяет использовать их в условиях Крайнего Севера и южных регионов. Максимальный угол наклона рычага — 30°, угол несрабатывания не превышает 3°, что обеспечивает высокую точность позиционирования. Ресурс механического износа — до 1 миллиона циклов, что гарантирует длительную эксплуатацию без замены.

Области применения серий КУ-700, НВ-700, ВУ-700

Данные устройства широко применяются на кранах мостового, козлового и башенного типов, а также в подъёмниках, лифтах, конвейерах и другом промышленном оборудовании, где требуется точное ограничение хода механизмов. Концевые выключатели серии КУ-700, НВ-700, ВУ-700 интегрируются в системы управления металлургического, нефтегазового и энергетического секторов.

Габаритные и присоединительные размеры

Рис.1 — Установочный размер концевого выключателя серии КУ-700, НВ-700, ВУ-700

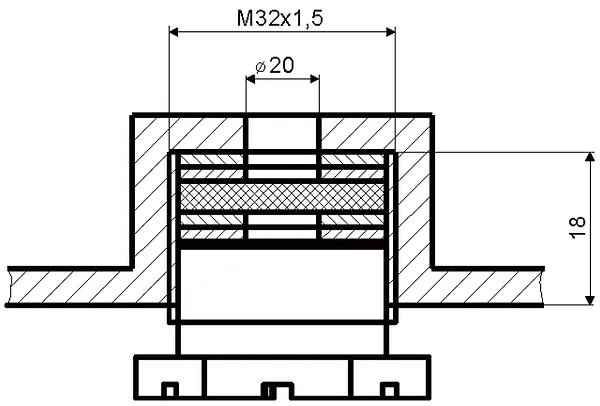

Рис.2 — Габариты гермоввода (сальника) латунного для выключателей серии КУ-700, НВ-700, ВУ-700

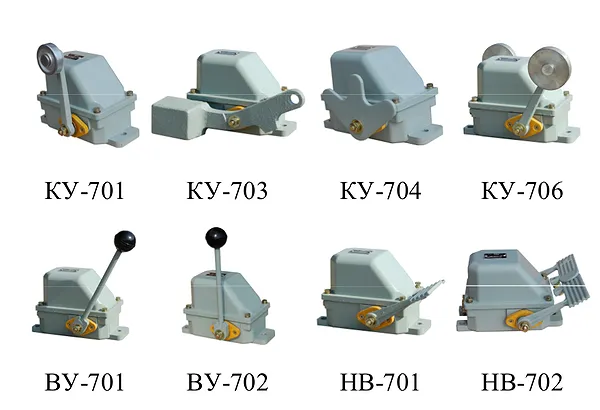

Рис.3 — Внешний вид выключателей серий КУ-700, НВ-700, ВУ-700 (вид сверху и с фронтальной стороны)

Запасные части для серий КУ-700, НВ-700, ВУ-700

Чаще всего замене подлежат приводные рычаги, педали и контактные группы. Корпуса из силумина и сальники из латуни практически не подвержены коррозии, что снижает риск поломок.

Условное обозначение и расшифровка

КУ-701 У1: К — концевой, У — универсальный, 701 — модель, У1 — климатическое исполнение (умеренный климат).
НВ-701 У1: НВ — ножной выключатель, 701 — номер модели, У1 — модификация.
ВУ-702 У1: ВУ — кнопка управления, 702 — серия, У1 — исполнение.

Примеры заказа

Вы можете приобрести:
— Концевой выключатель КУ-701 У1 (арт. 110101) – 8 шт./упаковка;
— Комплект НВ-702 У1 + гермоввод – для схем управления подъёмом;
— Запасной противовес 110109 для КУ-703 У1.

— Почему контакт КУ-700 не сработал вовремя?
— Потому что он был в отпуске, а инженер забыл поставить НВ-700 на дежурство!

Часто задаваемые вопросы

Как выбрать нужную модель из серии КУ-700, НВ-700, ВУ-700?
Выбор зависит от типа механизма: КУ-701 — для малых выбегов, КУ-706 — при высокой инерции, НВ — для ножного управления, ВУ — для ручной коммутации.

Каковы условия эксплуатации?
Диапазон температур: –40 до +40 °C. Степень защиты IP44 обеспечивает устойчивость к пыли и брызгам. Не применяются в агрессивных средах.

Есть ли совместимость с импортным оборудованием?
Да, выключатели серии КУ-700, НВ-700, ВУ-700 взаимозаменяемы с аналогами ABB, Siemens по габаритам и подключению.

Какие сроки доставки по России?
От 1 до 5 рабочих дней в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону. Заказы обрабатываются на следующий день.

Доставка и поставки от Гидромаш

Все концевые выключатели серий КУ-700, НВ-700, ВУ-700 производятся и поставляются от Гидромаш с соблюдением ГОСТ Р МЭК 60947-5-1. Заказать продукцию можно через форму на сайте или по телефону. Доставка осуществляется по всей России, включая удалённые регионы. Надёжность, долговечность и соответствие мировым стандартам — в каждом устройстве серии КУ-700, НВ-700, ВУ-700.
