Выключатели концевые серии ВК-200, ВК-300

Описание и назначение концевых выключателей серии ВК-200, ВК-300

Концевые (путевые) выключатели серии ВК-200, ВК-300 применяются в системах автоматического управления, сигнализации и контроля положения подвижных элементов промышленного оборудования. Устройства используются для фиксации крайних или промежуточных положений механизмов, таких как лифты, конвейеры, дверные приводы, задвижки и прочие агрегаты с возвратно-поступательным или поворотным движением. Конструкция серии ВК-200, ВК-300 гарантирует высокую надежность срабатывания даже в условиях агрессивной внешней среды и экстремальных температур.

Преимущества серии ВК-200, ВК-300

Концевые выключатели серии ВК-200, ВК-300 сочетают в себе прочность, долговечность и универсальность применения. Основные достоинства моделей включают:

• Прочный корпус из силумина — обеспечивает устойчивость к механическим повреждениям и коррозии;
• Степень защиты IP67 — полная пылезащита и возможность кратковременного погружения в воду;
• Широкий температурный диапазон от -50 до +50 °C — работа в условиях Крайнего Севера и в жарких цехах;
• Высокая износостойкость — до 1 000 000 механических циклов включения/выключения;
• Универсальное подключение — гермоввод MG20x1,5 и клеммы под два проводника 1,5 мм² или один до 2,5 мм²;
• Разнообразие исполнений — рычаги с роликом, с фиксацией и самовозвратом, для разных направлений хода.

Технические характеристики концевых выключателей серии ВК-200, ВК-300

Номенклатура и модификации выключателей серии ВК-200, ВК-300

Серия ВК-200, ВК-300 представлена множеством модификаций, отличающихся направлением хода, типом фиксации и наличием сальника. Все модели совместимы с промышленным оборудованием и легко интегрируются в существующие системы.

Габаритные и присоединительные размеры

На изображениях ниже представлены габаритные и установочные размеры концевых выключателей серии ВК-200, ВК-300. Все модели имеют унифицированные крепёжные отверстия и стандартный диаметр присоединительного патрубка гермоввода MG20x1,5.

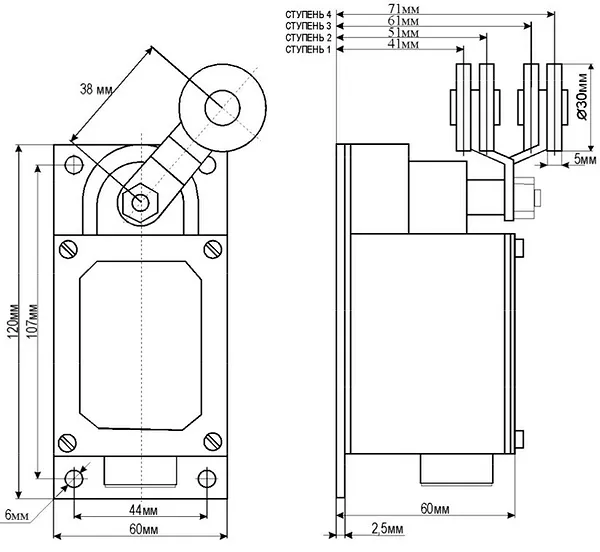

Габаритные размеры концевого выключателя серии ВК-200, ВК-300 — основные параметры корпуса и расположение приводного рычага

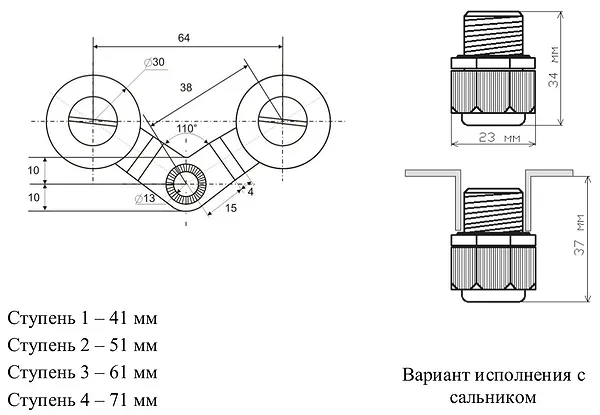

Присоединительные размеры концевого выключателя ВК-200, ВК-300 — место ввода кабеля и крепёжные элементы

Где применяются выключатели серии ВК-200, ВК-300?

Концевые выключатели серии ВК-200, ВК-300 незаменимы в различных отраслях промышленности:

• в лифтовом оборудовании — для контроля положения кабины;
• на металлорежущих и подъёмных кранах — для ограничения хода;
• в системах конвейерного транспорта — для аварийной остановки;
• в агрегатах автоматизации — затворах, задвижках, прессах, дверных приводах.

Устройства устойчивы к вибрациям, перепадам давления и воздействию пыли, что делает их идеальными для жёстких условий эксплуатации.

Принцип работы выключателей серии ВК-200, ВК-300

Срабатывание концевого выключателя серии ВК-200, ВК-300 происходит при механическом воздействии на рычаг с роликом, вызывающем поворот привода. При достижении определённого угла наклона происходит переключение контактной группы (1з+1р). В моделях с самовозвратом пружина автоматически возвращает рычаг в исходное положение. В моделях без самовозврата рычаг остаётся в сработанном положении до ручного или внешнего воздействия.

Температурный режим и срок службы

Выключатели серии ВК-200, ВК-300 работают в диапазоне температур от -50 °C до +50 °C, что делает их пригодными для использования в условиях северных регионов и открытых площадок. Срок службы при соблюдении условий эксплуатации — не менее 10 лет. Механическая износостойкость — до 1 миллиона циклов, что обеспечивает долгосрочную бесперебойную работу.

Габариты и код ТН ВЭД

— Почему концевой выключатель серии ВК-200, ВК-300 не хотел работать в снегу?
— Потому что подумал, что это не ход влево, а метель!

Условное обозначение и расшифровка моделей

Пример маркировки: ВК-200-БР-11-67У2-21

• ВК — выключатель концевой;
• 200 — типоразмер корпуса;
• БР — рычаг с роликом;
• 11 — номинальный ток 11А (условное обозначение);
• 67 — степень защиты IP67;
• У2 — климатическое исполнение (умеренный климат);
• 21 — модификация привода.

Список типовых запасных частей для серии ВК-200, ВК-300

Наиболее часто заменяемые элементы в процессе эксплуатации:

• рычаг с роликом;
• пружина самовозврата;
• контактная группа;
• гермоввод MG20x1,5.

Полные ремкомплекты и запчасти доступны у поставщика Гидромаш.

Примеры заказа

— "Нужен выключатель концевой ВК-200-БР-11-67У2-21 для конвейера";
— "Заказываю ВК-300-БР-11-67У2-24, 5 шт., доставить в Новосибирск";
— "ВК-200 и ВК-300 с самовозвратом рычага для промышленных ворот".

Часто задаваемые вопросы

Как выбрать нужную модификацию из серии ВК-200, ВК-300?
Определите направление хода (влево/вправо), нужен ли самовозврат и наличие сальника. Для наружной установки предпочтительнее модели с гермовводом (серия ВК-300).

Сроки поставки и доставки в Россию?
Готовые модели есть в наличии на складе в Екатеринбурге. Доставка по РФ — от 1 до 7 дней в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города.

Условия эксплуатации выключателей серии ВК-200, ВК-300?
Температура от -50 до +50 °C, влажность до 98%, невозможность длительного пребывания в агрессивных средах. Установка должна исключать перекос рычага при срабатывании.

Совместимы ли концевые выключатели серии ВК-200, ВК-300 с европейским оборудованием?
Да, устройства полностью совместимы по габаритам и электрическим параметрам с аналогами европейских брендов. Подключение — стандартное, клеммное.

Закажите выключатели серии ВК-200, ВК-300 от Гидромаш

Гидромаш — официальный поставщик концевых выключателей серии ВК-200, ВК-300. Продукция сертифицирована, произведена с соблюдением ГОСТ и поставляется с паспортом качества. Закажите через сайт sd-tehno.ru или свяжитесь с нами в Контактах. Доставка по всей России — быстро, надежно, с гарантией.
