Микропереключатели серии МП широко применяются в системах автоматического управления, где требуется точное и быстродействующее срабатывание при достижении контролируемым объектом определенной позиции. Эти устройства предназначены для коммутации электрических цепей переменного тока частотой 50 Гц напряжением до 380 В и постоянного тока до 220 В. Ключевое преимущество микропереключателей серии МП — высокая долговечность, надежная конструкция и стабильная работа в жестких условиях промышленной эксплуатации.
Микропереключатели серии МП используются в различных механизмах и агрегатах для контроля положения подвижных элементов. Они реагируют на механическое воздействие от управляющих упоров, обеспечивая замыкание или размыкание контактов в нужный момент. Все модели серии МП изготавливаются в климатическом исполнении УХЛ3, что означает их пригодность для эксплуатации в умеренном и холодном климате при температуре окружающей среды от -45 до +45 °C.
Серия включает в себя следующие модели: МП 1101М, МП 1104М, МП 1105М, МП 1107М и МП 2106М — каждая из которых отличается типом привода, габаритными размерами и способом монтажа. Микропереключатели серии МП обеспечивают точное позиционирование в станках, конвейерах, лифтах, автоматических воротах и других системах.
Микропереключатели серии МП обладают рядом конструктивных особенностей, обеспечивающих их стабильную работу:
Ниже представлена таблица с габаритными размерами, весом и кодом ТН ВЭД для всех моделей серии:
| Модель | Габаритные размеры, мм | Вес, кг | Код ТН ВЭД |
|---|---|---|---|
| МП 1101М | 50×34×20 | 0,1 | 8536.50.0000 |
| МП 1104М | 50×60×20 / 50×61,5×20 | 0,12 | 8536.50.0000 |
| МП 1105М | 50×66,8×20 | 0,13 | 8536.50.0000 |
| МП 1107М | 50×49×20 / 50×60×20 | 0,13 | 8536.50.0000 |
| МП 2106М | 75×60×20 | 0,18 | 8536.50.0000 |
| Параметр | Значение |
|---|---|
| Номинальный рабочий ток In, A | 10 |
| Номинальное напряжение изоляции Ui, В | 660 |
| Контактная группа | 1з+1р |
| Рабочая температура окружающего воздуха, °C | от -45 до +45 |
| Коммутационная износостойкость, млн. циклов | 1,6 |
| Степень защиты | IP00 |
| Климатическое исполнение | УХЛ3 |
| Напряжение цепи управления (перем. ток) | до 380 В, 50 Гц |
| Напряжение цепи управления (пост. ток) | до 220 В |
Микропереключатели серии МП работают по принципу механического воздействия на подвижный элемент — толкатель или рычаг. При соприкосновении с управляющим упором привод смещается, вызывая срабатывание внутренних контактов. Система «один замыкающий + один размыкающий» (1з+1р) позволяет гибко интегрировать микропереключатели серии МП в схемы управления, обеспечивая как включение, так и отключение сигналов в зависимости от положения механизма.
Самовозврат привода осуществляется за счет пружинного механизма после устранения внешнего воздействия, что обеспечивает повторное срабатывание при каждом цикле.
Все микропереключатели серии МП рассчитаны на работу в диапазоне температур от -45 до +45 °С, благодаря исполнению УХЛ3. Это делает их пригодными для эксплуатации в неотапливаемых помещениях, на открытых площадках и в условиях Крайнего Севера. Благодаря высокой износостойкости контактов (до 1,6 млн циклов), микропереключатели серии МП обладают длительным сроком службы без необходимости в техническом обслуживании.
Данные устройства активно используются в промышленной автоматике, в том числе:
Микропереключатели серии МП легко интегрируются в электрические схемы управления благодаря стандартным контактам и унифицированным размерам.

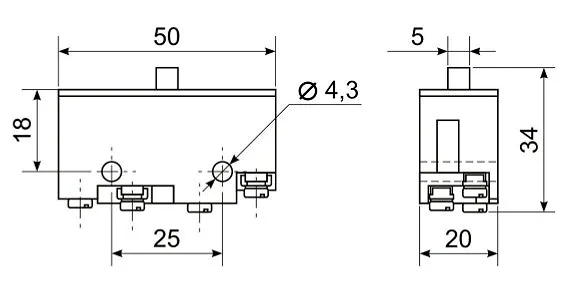

Микропереключатель МП 1101М УХЛ3 исп.01.1А, вид спереди. Базовый монтаж. Толкатель — прямой.

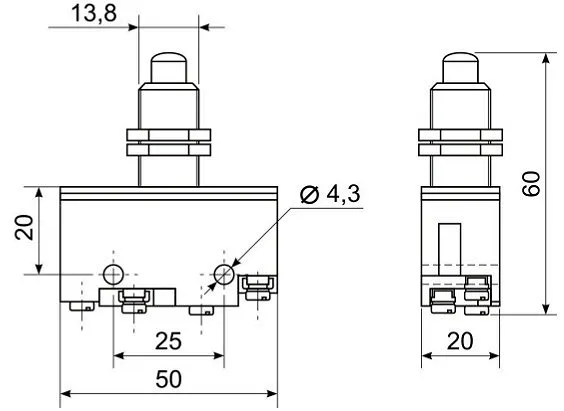

МП 1104М УХЛ3 исп.01.1А, фронтальный монтаж. Привод — сферический толкатель.

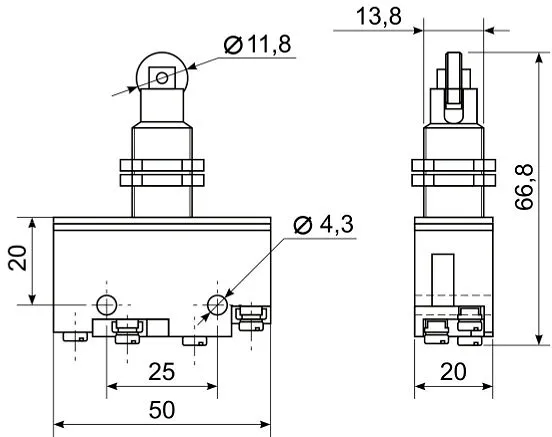

МП 1105М УХЛ3 исп.01.1А, фронтальный монтаж. Привод — с роликом.

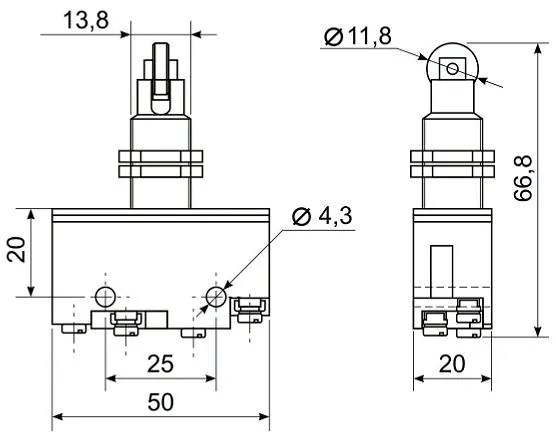

МП 1105М УХЛ3 исп.03.1А, толкатель с поперечным роликом.

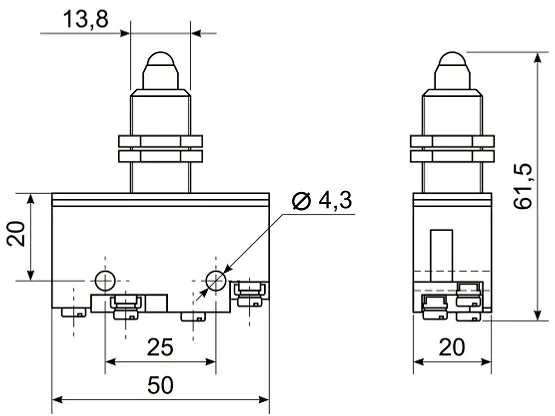

МП 1104М УХЛ3 исп.03.1А, привод с шариком.

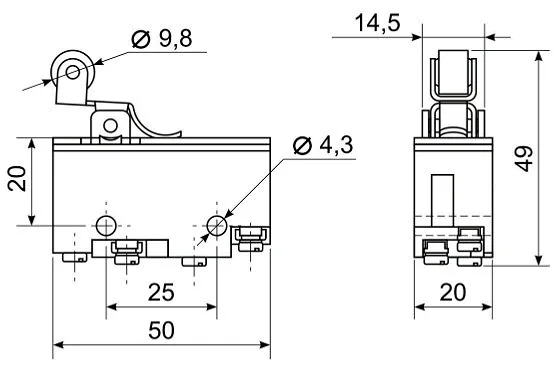

МП 1107М УХЛ3 исп.01.1А, базовый монтаж. Привод — рычаг с роликом.

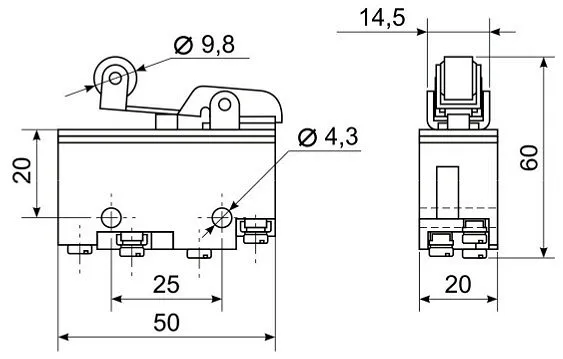

МП 1107М УХЛ3 исп.03.1А, прямой рычаг с роликом.

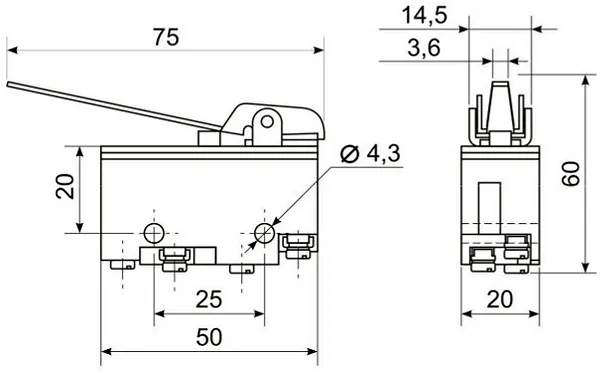

МП 2106М УХЛ3 исп.01.1А, крупный переключатель с рычажным приводом. Базовый монтаж.
На сайте https://sd-tehno.ru/ вы можете заказать любую модель из серии:
Для оформления заказа свяжитесь с менеджером через форму обратной связи или в Контакты.
Выбор зависит от типа воздействия: при линейном движении лучше использовать модели с толкателем (например, МП 1104М), при угловом — с рычагом (МП 1107М). Также учитывайте габариты и способ монтажа: базовый или фронтальный.
Готовые модели есть в наличии на складе в Екатеринбурге. Доставка по РФ (включая Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и др.) — от 1 до 5 рабочих дней.
Модели серии МП рассчитаны на эксплуатацию при температуре от -45 до +45 °C, в помещениях с нормальной влажностью. Степень защиты IP00 означает, что устройство не защищено от пыли и влаги — требуется установка в закрытом корпусе.
Да, микропереключатели серии МП имеют стандартные параметры тока и напряжения, унифицированные размеры и контактную группу 1з+1р, что обеспечивает их совместимость с большинством промышленных систем управления.
Микропереключатели серии МП — это надежные, долговечные и точные устройства, созданные для требовательных условий промышленной автоматики. Производитель — Гидромаш — гарантирует высокое качество сборки и соответствие всем нормам. Поставка осуществляется со склада в Екатеринбурге с оперативной доставкой по всей России, включая крупнейшие города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие.
Выбирая микропереключатели серии МП от Гидромаш, вы получаете проверенное решение для точного управления оборудованием. Оформите заказ уже сегодня на https://sd-tehno.ru/.
