Двигатели серии 5ДВМ

Описание и назначение двигателей серии 5ДВМ

Двигатели серии 5ДВМ — это высокоточные вентильные электродвигатели с возбуждением от постоянных редкоземельных магнитов, расположенных на роторе. Они разработаны для использования в составе электроприводов с повышенными динамическими и точностными характеристиками. Серия 5ДВМ включает в себя модели 5ДВМ85, 5ДВМ115, 5ДВМ165 и 5ДВМ215, каждая из которых отличается по моменту, габаритам и производительности, что позволяет подобрать оптимальное решение для конкретной задачи.

Электродвигатели серии 5ДВМ применяются в станках с числовым программным управлением (ЧПУ), робототехнических комплексах, автоматизированных производственных линиях и других высокотехнологичных системах, где требуется высокая точность позиционирования, быстрое реагирование на управляющие сигналы и широкий диапазон регулирования скорости вращения — до 1:10000. Благодаря отсутствию щеточного узла и контактных колец, двигатели серии 5ДВМ не требуют регулярного технического обслуживания, что значительно снижает эксплуатационные расходы.

Преимущества двигателей серии 5ДВМ

Серия 5ДВМ предлагает целый ряд технических и эксплуатационных преимуществ, делающих её одной из самых востребованных на российском рынке промышленной автоматики. Все модели серии 5ДВМ характеризуются:

• Бесколлекторной конструкцией — исключает износ щеток и необходимость замены контактных элементов.
• Возбуждением от редкоземельных магнитов — обеспечивает высокий КПД и стабильность работы.
• Широким диапазоном регулирования скорости — до соотношения 1:10000 с возможностью реверсирования.
• Высокой перегрузочной способностью — допускаются кратковременные перегрузки до 5 раз от длительного момента.
• Встроенным тахогенератором и датчиком положения ротора — обеспечивают точное управление и обратную связь в приводе.
• Автоматическим безлюфтовым тормозом — работает как стояночный и аварийный тормоз.
• Возможностью установки датчика угловых перемещений — например, модели ВЕ178А или ЛИР для интеграции в сложные системы позиционирования.
• Универсальным монтажом — допускают эксплуатацию при любом положении оси вращения в пространстве.

Двигатели серии 5ДВМ отвечают требованиям группы М8 по ГОСТ 17516.1, что подтверждает их устойчивость к внешним механическим нагрузкам, вибрациям и ударам. Это делает их надежными в условиях промышленного производства.

Технические характеристики двигателей серии 5ДВМ

Ниже представлены основные технические параметры моделей из серии 5ДВМ: 5ДВМ85, 5ДВМ115, 5ДВМ165, 5ДВМ215. Все электродвигатели могут работать в номинальном режиме S1 по ГОСТ 183, а также допускают кратковременные и повторно-кратковременные режимы S2–S8.

Принцип работы двигателей 5ДВМ

Работа двигателей серии 5ДВМ основана на синхронной вентильной технологии. Управление осуществляется с помощью внешних приводов — например, серий ЭПБ-2, ЭПБ-3, ЭПБ-4 от ООО "ЧЭАЗ-Элпри" или цифровых приводов "Вектор" от ЗАО "НТЦ Приводная техника". Благодаря встроенному датчику положения ротора и тахогенератору, системы управления могут точно определять текущее положение и скорость вращения, что обеспечивает плавное и быстрое регулирование.

Тормоз в двигателях серии 5ДВМ — электромагнитный, безлюфтовый. Он срабатывает при отключении питания (аварийный режим) и фиксирует вал. Для разблокировки требуется подача напряжения 24 В постоянного тока с током до 1 А. Тормоз не предназначен для торможения во время работы — только для остановки и фиксации положения.

Температурный режим и срок службы

Двигатели серии 5ДВМ рассчитаны на эксплуатацию в диапазоне температур от -40°C до +50°C. Срок службы — не менее 10 лет при соблюдении условий эксплуатации. Отсутствие изнашиваемых элементов (щеток, колец) значительно продлевает ресурс. Электродвигатели устойчивы к вибрациям и ударам, что позволяет использовать их в тяжелых промышленных условиях.

Где применяются двигатели серии 5ДВМ

Серия 5ДВМ используется в различных отраслях промышленности:

• в станках с ЧПУ и станках высокой точности;
• в роботах промышленной автоматики;
• в автоматизированных сборочных линиях;
• в системах позиционирования и подач;
• в медицинском и лабораторном оборудовании.

Каждая модель серии 5ДВМ подбирается под конкретную нагрузку и режим работы. Например, 5ДВМ85 используется в компактных осях, а 5ДВМ215 подходит для высокомоментных узлов тяжелого оборудования.

Габаритные и присоединительные размеры

Чертежи и размеры двигателей серии 5ДВМ представлены на следующих изображениях:

Размеры двигателя 5ДВМ85

Двигатель 5ДВМ115 — присоединительные размеры

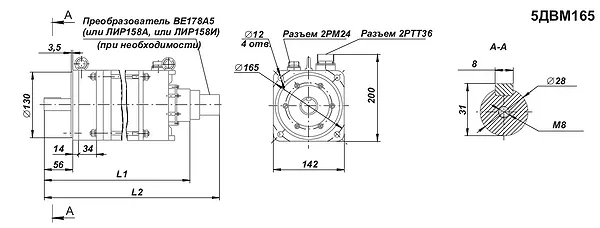

Габаритный чертеж 5ДВМ165

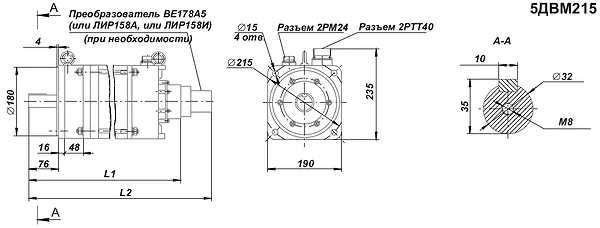

Подключение двигателя 5ДВМ215

Грузоподъемность и вес

Ниже представлена таблица габаритов и веса двигателей серии 5ДВМ по моделям.

Код ТН ВЭД: 8501.31.000 0 — электродвигатели постоянного тока, выходной мощностью ≤ 750 Вт.

Примеры заказа

Примеры правильного заказа двигателей серии 5ДВМ:

• 5ДВМ85-0,47-3000-Т – двигатель с длительным моментом 0,47 Нм, частотой 3000 об/мин, с тормозом.
• 5ДВМ115-4,7-4000-Д – с датчиком угловых перемещений.
• 5ДВМ215-70-4000-ТД – с тормозом и датчиком.

Условное обозначение

Расшифровка модели: 5ДВМXX-М-N-И
где:
5ДВМ – серия;
XX – габарит (85, 115, 165, 215);
М – длительный момент, Н·м;
N – максимальная частота вращения;
И – дополнительные индексы: Т – тормоз, Д – датчик.

— Почему двигатель серии 5ДВМ не боится вибраций?
— Потому что он уже реверсировал в 100500 раз и успел всё!

Запасные части и ремкомплекты

Поскольку двигатели серии 5ДВМ бесколлекторные, изнашиваемых элементов практически нет. Однако в случае необходимости могут заменяться:

• Подшипники качения;
• Тормозной узел;
• Встроенный датчик положения ротора;
• Кабельные разъемы.

Ремкомплект для двигателей 5ДВМ включает:

Часто задаваемые вопросы

Доставка по России

Компания Гидромаш обеспечивает оперативную доставку двигателей серии 5ДВМ по всей территории России. Мы отправляем заказы из Екатеринбурга в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Оптимальные сроки доставки — от 2 дней. Все двигатели проходят предпродажную проверку и поставляются с технической документацией. Заказать двигатели серии 5ДВМ можно напрямую на сайте или через форму обратной связи. Поддержка — на Контакты.
