Выключатели концевые серии ВП15

Выключатели концевые серии ВП15 — это надежные электромеханические устройства, предназначенные для коммутации цепей управления переменного тока до 660 В и постоянного тока до 440 В. Устройства срабатывают под действием управляющих упоров при достижении контролируемым объектом определённой позиции в технологическом цикле. Серия ВП15 широко применяется в промышленной автоматике, станкостроении, транспортных системах и конвейерных линиях.

Описание и назначение серии ВП15

Концевые выключатели серии ВП15 обеспечивают точное и надежное размыкание и замыкание контактов при механическом воздействии. Серия ВП15 включает несколько модификаций, отличающихся типом привода и схемой срабатывания, что позволяет подобрать подходящую модель под конкретные условия эксплуатации. Все модели выполнены в корпусе из силумина и имеют высокую степень защиты, что гарантирует долговечность даже в агрессивных условиях производства.

Ключевое преимущество серии ВП15 — универсальность и совместимость с различными узлами промышленного оборудования. Контактная группа 1з+1р (один замыкающий и один размыкающий) позволяет использовать устройства как в прерывистых, так и в длительных режимах работы. Ввод проводов осуществляется через герметичный сальник MG20х1,5, что обеспечивает надёжную защиту от пыли и влаги.

Изделия изготавливаются в климатическом исполнении У2, что означает возможность эксплуатации при умеренном климате в диапазоне от –40 °C до +40 °C. Это делает серию ВП15 особенно востребованной на российских предприятиях.

Технические характеристики выключателей ВП15

Модификации концевых выключателей серии ВП15

Серия ВП15 представлена несколькими моделями, отличающимися типом привода и схемой действия. Ниже приведена таблица с ассортиментом продукции.

Принцип работы концевых выключателей серии ВП15

Работа концевых выключателей серии ВП15 основана на механическом перемещении привода (толкателя или рычага), которое вызывает срабатывание внутреннего механизм и переключение контактов. При нажатии на привод происходит размыкание одного канала и замыкание второго. После снятия нагрузки пружина возвращает механизм в исходное состояние.

В моделях с мгновенным срабатыванием контакт переключается резко после достижения определённого угла отклонения или хода. В механизмах прямого действия переключение происходит по мере постепенного нажатия, что обеспечивает более плавное управление.

Температурный режим и срок службы

Концевые выключатели серии ВП15 рассчитаны на эксплуатацию при температуре от –40 до +40 °C. Механическая износостойкость составляет до 30 миллионов циклов для моделей прямого действия и до 12,5 миллионов — для моделей мгновенного действия. Коммутационная износостойкость — до 1,6 млн циклов (переменный ток) и до 3 млн (постоянный ток), что подчёркивает надёжность и долговечность продукции.

Где применяются выключатели ВП15

Серия ВП15 активно используется в промышленном оборудовании: лифтах, дверях, конвейерах, станках с ЧПУ, прессах и автоматах. Устройства находят применение в системах остановки оборудования при достижении крайних положений, сигнализации и блокировки механизмов.

Концевые выключатели серии ВП15 легко интегрируются в системы ПЛК и релейной автоматики, обеспечивая стабильную работу в суровых условиях цехов и складов.

Габаритные и установочные размеры

Схема срабатывания: устройства мгновенного действия, применяемые в моделях с индексом У2.3

Схема срабатывания: устройства прямого действия, используемые в моделях с индексом У2.8

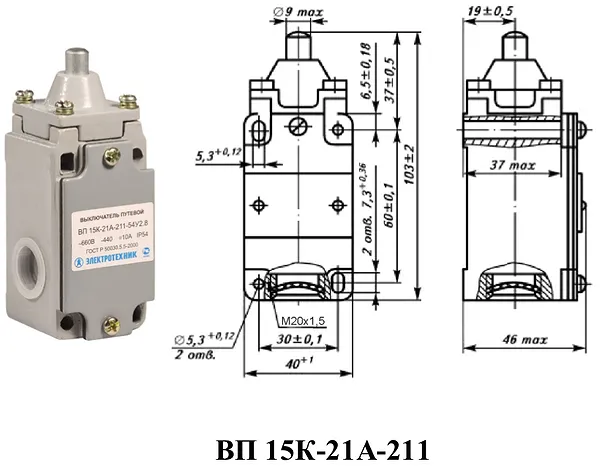

Габаритные и установочные размеры: модель с толкателем

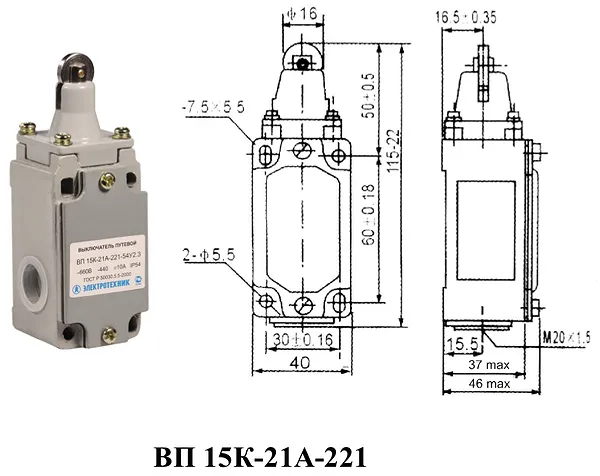

Габаритные и установочные размеры: модель с толкателем и роликом

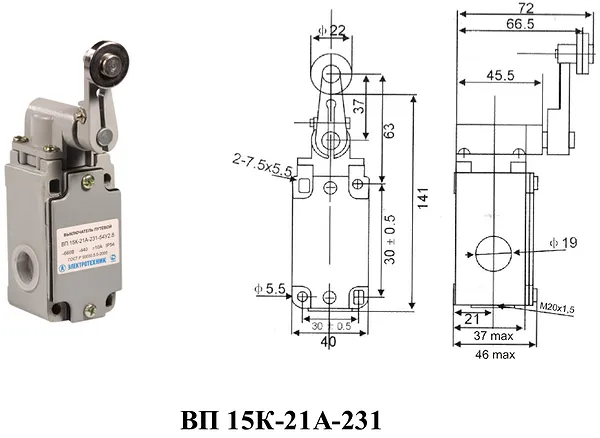

Габаритные и установочные размеры: модель с рычагом и роликом

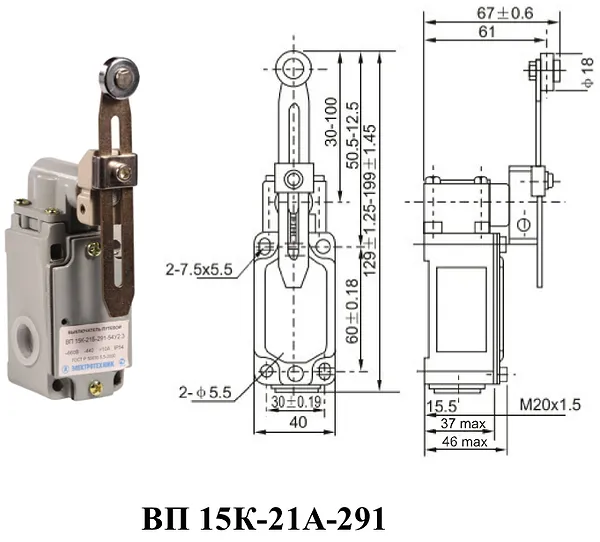

Габаритные и установочные размеры: модель с регулируемым по длине рычагом

Габаритные размеры и вес (диапазон по серии)

— Механик зовёт электрика: «Срочно, у нас ВП15 не срабатывает!»
— А ты его включил?
— Так это ж концевой выключатель серии ВП15 — он должен выключаться!

Примеры заказа

— Выключатель концевой ВП 15К-21А-231-54 У2.3, арт. 110303, 10 шт.
— ВП 15К-21А-291-54 У2.8, с регулируемым рычагом, 5 шт., арт. 110308
— Комплект ВП15: по одной штуке каждой модели для тестирования

Заказать выключатели концевые серии ВП15 можно через онлайн-форму или написать на Контакты.

Часто задаваемые вопросы

Как выбрать модификацию выключателя серии ВП15?
Выбор зависит от типа воздействия: для линейного нажатия — толкатель, для рычажного привода — рычаг с роликом. Регулируемый рычаг удобен при необходимости настройки положения срабатывания.

Какие сроки доставки выключателей ВП15?
Стандартная поставка — 1–3 рабочих дня с момента заказа. Доставка по России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города.

Годятся ли выключатели ВП15 для эксплуатации в условиях холода?
Да, изделия имеют климатическое исполнение У2 и работают при температуре до –40 °C, что делает их пригодными для использования в северных регионах РФ.

Совместимы ли ВП15 с импортным оборудованием?
Абсолютно. Габариты и присоединительные размеры соответствуют международным стандартам, что обеспечивает простую замену и интеграцию.

Продукция бренда Гидромаш отличается высоким качеством и соответствует требованиям ГОСТ. Поставщик — Гидромаш — обеспечивает стабильные поставки со склада в Екатеринбурге. Доставка до клиента осуществляется транспортными компаниями по всей России. Купить выключатели концевые серии ВП15 — значит выбрать надёжность, долговечность и российское качество.
