Выключатели управления серии ВУ22Т

Описание и назначение выключателей управления серии ВУ22Т

Выключатели управления серии ВУ22Т — это однополюсные рычажные устройства с непосредственным приводом, разработанные для надежной и безопасной коммутации электрических цепей постоянного и переменного тока (50 Гц). Устройства применяются в условиях высоких нагрузок, обеспечивая продолжительную работу в номинальных режимах, а также позволяют выполнять оперативные включения и отключения тока.

Серия ВУ22Т востребована в специализированных отраслях, где требуется высокая надежность и устойчивость к механическим воздействиям. Особое внимание уделено условиям эксплуатации на подвижном составе городского транспорта, в системах тягового агрегата и в крановом электрооборудовании. Продукция бренда Гидромаш отвечает современным требованиям промышленной электротехники.

Модели серии ВУ22Т: техническое разнообразие

Серия ВУ22Т представлена двумя основными модельными исполнениями: ВУ22Т-2Б1-У3 и ВУ22Т-2Б5-У3. Обе модели отличаются по номинальному току, напряжению и конструкции дугогашения, что позволяет подобрать оптимальный выключатель под конкретные условия эксплуатации.

Условное обозначение и расшифровка

Расшифровка маркировки выключателя ВУ22Т:

ВУ — выключатель управления;
22 — серийный номер;
Т — модификация;
2Б1 / 2Б5 — модификация по току и типу контактов;
У3 — климатическое исполнение (работа в умеренном климате при температуре от -40°C до +40°C)

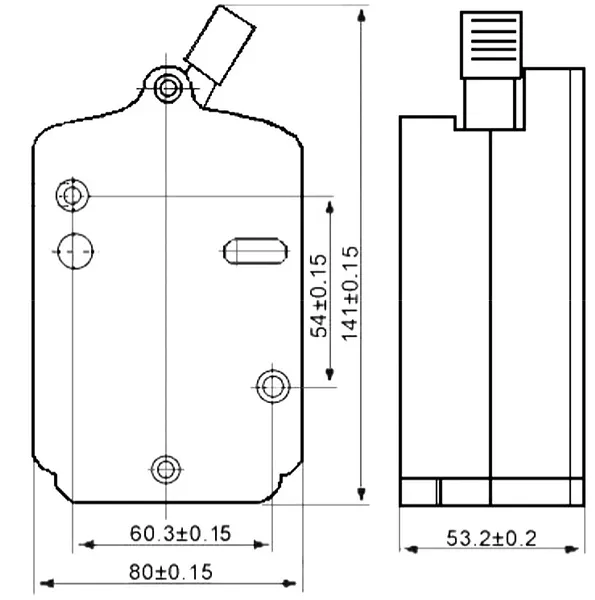

Габаритные и присоединительные размеры

На рисунке представлены габаритные и установочные размеры выключателей управления серии ВУ22Т. Изображение позволяет точно определить расположение крепёжных элементов, положение контактных выводов и общие габариты — важно при проектировании монтажной платы или панели управления.

Вид со стороны подключения: лицевая сторона с рычагом управления, контакты — сзади, крепление — винтовое.

Технические характеристики выключателей серии ВУ22Т

Принцип работы выключателей ВУ22Т

Выключатели управления серии ВУ22Т работают по принципу механического размыкания контактов при перемещении рычага. При нажатии рычага происходит замыкание цепи, при отпускании — автоматическое возвращение в исходное положение за счёт пружинного механизма (ручной возврат). Отсутствие электрического самовозврата делает устройства устойчивыми к сбоям питания и удобными для ручного управления.

Модель ВУ22Т-2Б5-У3 оснащена дугогасительной камерой, что позволяет безопасно разрывать цепи под нагрузкой в сетях переменного тока. Это делает её особенно пригодной для использования в крановом оборудовании с частыми коммутациями.

Температурный режим работы и срок службы

Выключатели управления серии ВУ22Т рассчитаны на эксплуатацию в умеренном климате (исполнение У3), при температуре окружающей среды от -40 °C до +40 °C. Влагозащищённость соответствует степени IP00, поэтому устройства должны устанавливаться в закрытых щитах или корпусах, защищённых от пыли и влаги.

Расчётный срок службы превышает 200 000 механических циклов. Электрическая износостойкость — до 50 000 коммутаций при номинальной нагрузке. Эти параметры гарантируют долгую и стабильную работу в условиях интенсивной эксплуатации.

Области применения выключателей серии ВУ22Т

Серия ВУ22Т широко применяется в таких отраслях, как:

• Тяговое электрооборудование на железнодорожном и городском транспорте;
• Крановое оборудование на промышленных предприятиях;
• Управление приводами и электродвигателями в условиях высокой нагрузки;
• Системы ручного управления на производственных линиях.

Устройства интегрируются в панели управления, распределительные щиты и приборные панели, где требуется надёжный механический контроль цепей.

Габаритные размеры, вес и Код ТН ВЭД

Таблица ниже содержит данные по массе и упаковке устройств серии ВУ22Т.

Часто задаваемые вопросы о серии ВУ22Т

• Как выбрать между ВУ22Т-2Б1-У3 и ВУ22Т-2Б5-У3? — Выбор зависит от тока и напряжения в цепи. Если требуется коммутация до 40 А и переменного тока — подходит ВУ22Т-2Б5-У3. При постоянном токе до 20 А — достаточно ВУ22Т-2Б1-У3.
• Совместимы ли выключатели с другими системами управления? — Да, устройства имеют стандартные присоединительные размеры и могут быть установлены в уже существующие панели управления.
• Какие условия эксплуатации допустимы? — Температура от -40 °C до +40 °C, установка только в закрытые корпуса из-за IP00.
• Есть ли доставка по России? — Да, доставка осуществляется в любые регионы: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и др.

Состав и ремонтопригодность

Выключатели серии ВУ22Т — просты в конструкции и легко поддаются ремонту. Типичный ремкомплект включает:

Часто выходят из строя: контактные группы (из-за искрения), пружины (со временем теряют упругость), крепёжные элементы.

Примеры заказа

На сайте https://sd-tehno.ru/ вы можете:

• Заказать ВУ22Т-2Б1-У3 — арт. 110703, 50 шт./упаковка;
• Заказать ВУ22Т-2Б5-У3 — арт. 110704, 50 шт./упаковка;
• Получить консультацию по подбору аналогов;
• Оформить оптовую поставку.

— Почему выключатель ВУ22Т-2Б1-У3 не включается?
— Потому что он в положении «отключено»! (А где же ручка управления? — В кармане механика…)
Но шутка ли — выключатели управления серии ВУ22Т надёжны, если ими пользоваться правильно!

Преимущества сотрудничества с Гидромаш

Поставщик Гидромаш предлагает выключатели управления серии ВУ22Т напрямую со склада в Екатеринбурге. Благодаря локальной логистике обеспечивается оперативная доставка по всей России. Продукция прошла все необходимые испытания, соответствует ГОСТ и используется на ключевых объектах транспортной и промышленной инфраструктуры.

Преимущества:

• Российское качество и поддержка;
• Гарантия совместимости с существующим оборудованием;
• Сертифицированная продукция;
• Гибкие условия поставки и техподдержка.

Для заказа или уточнения параметров перейдите в раздел Контакты или свяжитесь с нами через форму обратной связи.

Продукция бренда Гидромаш — надёжность в каждом контакте. Выключатели управления серии ВУ22Т — выбор профессионалов на тяговом и крановом оборудовании по всей России.
