Электродвигатель 4ВР 63А2

Электродвигатель 4ВР 63А2 — это взрывозащищенный асинхронный двигатель трехфазного тока, предназначенный для безопасной работы в помещениях с высоким риском образования взрывоопасных газовоздушных смесей. Устройство обеспечивает надежный привод насосного, вентиляционного и конвейерного оборудования в нефтегазовой, химической и горнодобывающей промышленности. Основные преимущества включают соответствие строгим стандартам защиты, продолжительный режим работы S1 и высокую надежность даже в сложных условиях.

Описание и назначение

Электродвигатель 4ВР 63А2 представляет собой асинхронный мотор с короткозамкнутым ротором, выполненный во взрывонепроницаемой оболочке (исполнение "d"). Это решение позволяет эффективно приводить в действие стационарные промышленные агрегаты, такие как шестеренные или поршневые насосы, вентиляторы, дымососы или ленточные транспортеры, в условиях, где присутствуют легковоспламеняющиеся газы, пары или пыль. Купить электродвигатель 4ВР 63А2 целесообразно для модернизации или комплектации производственных линий, требующих повышенной безопасности и бесперебойной работы.

Данный взрывозащищенный электродвигатель 4ВР 63А2 работает на базовом напряжении 380 В при частоте 50 Гц, что стандартно для российских промышленных сетей. Его ключевая задача — преобразование электрической энергии в механическую с постоянной скоростью вращения вала, обеспечивая стабильный крутящий момент для подключенного оборудования. В отличие от обычных моторов, взрывозащищенный электродвигатель 4ВР 63А2 характеризуется герметичной конструкцией, предотвращающей возгорание среды внутри и передачу взрыва наружу. Это делает его незаменимым на объектах высокой категории опасности.

Цена на взрывозащищенный электродвигатель 4ВР 63А2 оправдана его технической сложностью и особыми требованиями к производству. Вы можете заказать электродвигатель 4ВР 63А2 в стандартном исполнении на 380В или выбрать модификацию на другие напряжения. Выбирая именно этот двигатель 4ВР 63А2 для промышленного привода, вы получаете оборудование, прошедшее соответствующую сертификацию и готовое к длительной эксплуатации в интенсивном режиме.

Вес, габариты, код ТН ВЭД, ГОСТ

Не ротор, а неприступная крепость

Этот взрывозащищенный электродвигатель 4ВР 63А2 не боится ни газа, ни пара. Он работает там, где обычный мотор бы сказал: «Извините, у меня обеденный перерыв на вечность». Он — как первоклассный сапёр: делает свою работу в условиях повышенного риска, не допуская ни малейшей ошибки.

Технические характеристики

Принцип работы

Принцип работы взрывозащищенного электродвигателя 4ВР 63А2 основан на классической схеме трехфазного асинхронного двигателя. При подаче напряжения на обмотки статора создается вращающееся магнитное поле. Это поле индуцирует токи в короткозамкнутом роторе («беличьей клетке»), что приводит к возникновению электромагнитной силы, заставляющей ротор вращаться с частотой, немного меньшей частоты поля (скольжение). Именно эта механическая энергия передается через вал на подключенный агрегат.

Давление в гидросистеме или сопротивление на валу напрямую влияют на нагрузку двигателя. Электродвигатель 4ВР 63А2 рассчитан на перегрузки, о чём свидетельствует кратность моментов (2,2). Если в подключенном насосе возрастет давление, двигатель увеличат крутящий момент, чтобы преодолеть возросшее сопротивление, не теряя оборотов. Особенностью данного модификации является взрывонепроницаемая оболочка, которая не допускает проникновения наружной взрывоопасной среды внутрь и распространения возможного внутреннего взрыва (например, от искрения щеток) наружу.

Внутри корпуса двигателя 4ВР 63А2 расположены тщательно изолированные обмотки, подшипниковые узлы и система уплотнений. Внимание при эксплуатации следует уделять качеству электропитания (стабильность напряжения), целостности кабельного ввода (специальный сальник) и температуре корпуса, которая не должна превышать установленных для температурного класса T4 значений. Своевременная диагностика вибрации и подшипниковых узлов — залог долгого ресурса.

Как не навредить мотору при монтаже

Типичная ошибка — неправильная центровка вала электродвигателя 4ВР 63А2 с насосом или редуктором. Несоосность всего в несколько десятых миллиметра приводит к повышенной нагрузке на подшипники, перегреву и преждевременному выходу из строя. Лайфхак: используйте лазерный центровщик или хотя бы щупы и индикаторную рамку. И помните: затяжка крепежных болтов должна быть равномерной и по указанному моменту — не «от души».

Температурный режим и срок службы

Температурный режим работы взрывозащищенного электродвигателя 4ВР 63А2 определяется его климатическим исполнением и классом нагревостойкости изоляции. Для основной рабочей среды (воздуха) предельные значения обычно лежат в диапазоне от -40°С до +40°С, что полностью покрывает российские климатические условия. Нарушение температурного режима, особенно перегрев, критично, так как ведет к ускоренному старению изоляции и потере взрывозащитных свойств оболочки.

Срок службы двигателя 4ВР 63А2 при правильной эксплуатации и регулярном обслуживании может превышать 15-20 лет. Ключевыми факторами, влияющими на ресурс, являются чистота и стабильность питающей сети, отсутствие длительных перегрузок, своевременная замена смазки в подшипниках и контроль состояния уплотнений. Высокий КПД (72%) косвенно указывает на низкие тепловые потери, что также положительно сказывается на долговечности. Следует заказывать регулярное сервисное обслуживание, чтобы продлить жизнь вашего промышленного электродвигателя.

Область применения

Взрывозащищенный электродвигатель 4ВР 63А2 находит широкое применение в отраслях, где присутствует риск образования взрывоопасных атмосфер. В нефтегазовой отрасли он приводит в действие насосы для перекачки легковоспламеняющихся жидкостей на товарных парках и в резервуарных парках. В химической промышленности и машиностроении он используется для驱动вентиляторов вытяжной вентиляции в лакокрасочных цехах и на участках нанесения покрытий. В горнодобывающей промышленности и металлообработке такие двигатели устанавливают на конвейеры, транспортирующие угольную пыль или металлическую стружку.

В текстильной и деревообрабатывающей промышленности мотор 4ВР 63А2 может работать в зонах с высокой концентрацией горючей пыли. В автомобильной промышленности он применяется в окрасочных камерах. В строительстве и ЖКХ взрывозащищенные двигатели могут использоваться в насосных станциях, расположенных в подвальных помещениях с возможным скоплением газа, или на очистных сооружениях. Таким образом, купить такой электродвигатель — это обеспечить безопасность технологических процессов на самом высоком уровне.

Современные технологии

Взрывозащищенный электродвигатель 4ВР 63А2 — это не просто «железный ящик с проводами». В эпоху Industry 4.0 его можно оснастить интеллектуальными датчиками контроля температуры, вибрации и тока. Эти данные, передаваемые по защищенным протоколам IoT, позволяют встраивать мотор в систему предиктивного обслуживания ПЛК. Даже коботы (коллаборативные роботы), работающие в опасных зонах, могут получать питание от таких безопасных приводов. Мониторинг параметров в реальном времени поможет предотвратить аварию раньше, чем она произойдет.

Обслуживание и ремонт

Плановое обслуживание взрывозащищенного двигателя 4ВР 63А2 — залог его долгой и безопасной работы. Основные мероприятия включают регулярную очистку корпуса от пыли и загрязнений для обеспечения нормального теплоотвода, проверку целостности и надежности кабельного ввода, а также контроль состояния подшипников и их смазки. Быстрее всего изнашиваются уплотнительные элементы (сальники), подшипники качения и, в очень долгосрочной перспективе, изоляция обмоток.

Рекомендуется проводить регламентные проверки не реже одного раза в год, а при интенсивной эксплуатации — раз в полгода. Ремонт двигателя 4ВР 63А2, особенно связанный со вскрытием взрывонепроницаемой оболочки, должен выполняться только в специализированных сервисных центрах, имеющих право восстановления взрывозащиты и соответствующие сертификаты. После любого ремонта требуется проверка параметров и герметичности оболочки для подтверждения соответствия заявленному уровню защиты 1ExdellBT4.

Ремкомплект или ЗИП

Для обеспечения быстрого восстановления работоспособности двигателя рекомендуется иметь ремонтный комплект (ЗИП – запасные части, инструменты и принадлежности). В его состав, как правило, входят быстроизнашиваемые детали и элементы, обеспечивающие взрывозащиту:

- Уплотнительные кольца (РТИ) кабельного ввода.
- Сальниковые уплотнения вала.
- Комплект подшипников (обычно два номера).
- Крепежные элементы (болты, шайбы, гайки) для корпусных разъемов.
- Прокладки для фланцевых соединений.
- Запасные клеммные колодки или контакты. Заказать оригинальный ЗИП для электродвигателя 4ВР 63А2 можно у нашего менеджера.

Аналоги устройства

Существуют различные аналоги модели 4ВР 63А2, отличающиеся параметрами и исполнением:

1. Электродвигатель мощностью 0,55 кВт с аналогичной частотой вращения 3000 об/мин во взрывозащищенном исполнении.
2. Взрывозащищенный двигатель на 0,37 кВт с частотой вращения 1500 об/мин для приводов, требующих меньшей скорости.
3. Мотор 0,37 кВт с повышенной степенью защиты IP65 для особо запыленных или влажных сред.
4. Исполнение двигателя с фланцевым креплением (IM2081/IM3081) вместо лап.
5. Аналогичный по характеристикам двигатель для работы от сети 220/380 В в звезде/треугольнике.

Условное обозначение

Экономические выгоды

Применение надежного взрывозащищенного электродвигателя 4ВР 63А2 ведет к прямым экономическим выгодам. Снижаются простои дорогостоящего оборудования из-за выхода из строя привода, так как его ресурс рассчитан на многолетнюю работу. Современные обмотки и конструкция обеспечивают высокий КПД, экономя электроэнергию. Соответствие жестким стандартам безопасности минимизирует риски дорогостоящих аварий и последующих штрафов. В итоге, правильный выбор и покупка двигателя 4ВР 63А2 существенно улучшает окупаемость (ROI) всего технологического комплекса.

Изображения

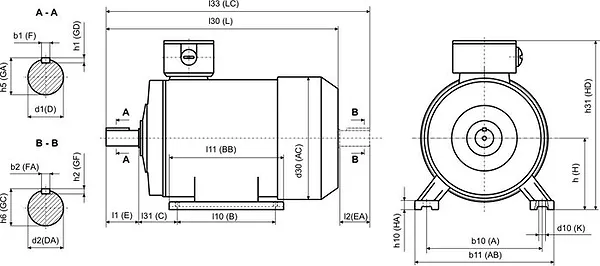

Габаритные и присоединительные размеры

Общие габариты взрывозащищенного электродвигателя 4ВР 63А2 составляют 161 мм по высоте, 237 мм по длине и 135 мм по глубине (ширина). Эти компактные размеры позволяют легко интегрировать его в существующие схемы оборудования даже в условиях ограниченного монтажного пространства на производственных площадках. Основная монтажная база — это лапы с отверстиями под крепеж.

Тип присоединения вала: цилиндрический вал диаметром 14 мм с возможностью посадки шпонки (размер шпонки стандартный). Мотор предлагается в трех основных исполнениях: на лапах (IM1081/1082), на лапах и фланце (IM2081/2082) и на фланце (IM3081/3082). Фланцевое исполнение облегчает центровку с насосом или редуктором. При монтаже важно обеспечить свободный доступ воздуха к корпусу для охлаждения и соблюсти размеры зазоров, указанных в паспорте двигателя.

Примеры заказа

Модель 4ВР 63А2 IM1081 У2.5 IP55 — стандартный двигатель 4ВР 63А2 на лапах, климатическое исполнение У2.5, степень защиты IP55.

Модель 4ВР 63А2 IM2081 УХЛ2.5 IP55 — электродвигатель 4ВР 63А2 на лапах и фланце для умеренно-холодного климата.

Модель 4ВР 63А2 T2.5 IP54 — взрывозащищенный электродвигатель 4ВР 63А2 тропического исполнения с защитой от брызг и пыли.

Адаптация к российским условиям

Электродвигатель 4ВР 63А2 идеально адаптирован к российским промышленным реалиям. Он рассчитан на работу в широком диапазоне температур, характерном для нашей страны, от сибирских морозов до летней жары. Конструкция учитывает возможные перепады напряжения в сетях. Его можно без опасений использовать с отечественным оборудованием, управляемым по российским стандартам. Этот двигатель готов к эксплуатации на объектах ЖКХ, добывающих и перерабатывающих предприятий РФ и стран СНГ, демонстрируя свою надежность год за годом.

Работа в экстремальных условиях

Взрывозащищенный электродвигатель 4ВР 63А2 способен сохранять работоспособность в экстремальных условиях. За счет специальных исполнений (Т2.5, УХЛ2.5) он функционирует при окружающей температуре до –40°С, что актуально для северных регионов и открытых площадок. Двигатель устойчив к вибрационным нагрузкам, характерным для горнодобывающего и транспортного оборудования.

Жесткие требования к взрывозащите предполагают тщательный подбор материалов уплотнений и покрытий, устойчивых к агрессивным средам, которые могут присутствовать на химических предприятиях. Конструкция двигателя 4ВР 63А2 позволяет проводить базовую диагностику (замер тока, вибрации, температуры) даже в полевых условиях, используя переносные средства контроля, что важно для удаленных объектов.

Возможность работы на Марсе или Луне

Если бы на Марсе была нефтебаза или химический завод, взрывозащищенный электродвигатель 4ВР 63А2 был бы там незаменим. Его герметичная оболочка (исполнение "d") защищала бы не только от взрывоопасного метана, но и от разреженной атмосферы Красной планеты или вакуума Луны. Рабочий диапазон температур легко перекрывает марсианские перепады. Главное — обеспечить его земным трехфазным напряжением 380 В. Своеобразный тест на «всепогодность» и надежность, который этот двигатель с блеском проходит уже на Земле.

Часто задаваемые вопросы

Каковы условия доставки электродвигателя 4ВР 63А2 в разные города России?
Мы осуществляем доставку по всей территории РФ и странам СНГ. Возможна отгрузка со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. В страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) поставки осуществляются проверенными логистическими компаниями. Сроки и стоимость уточняйте у менеджеров.

Сколько весит двигатель 4ВР 63А2 и как его правильно хранить?
Масса двигателя составляет примерно 8-10 кг. Хранить его следует в оригинальной упаковке в сухом отапливаемом помещении при температуре от +5°С до +40°С и относительной влажности не более 80%. Не допускается попадание прямых солнечных лучей и воздействие агрессивных сред. Перед длительным хранением рекомендуется проконсультироваться по консервации.

Можно ли использовать электродвигатель 4ВР 63А2 для привода насоса с высоким пусковым моментом?
Да, можно. Кратность пускового момента двигателя 4ВР 63А2 составляет 2,2, что означает, что в момент пуска он способен развить момент, в 2,2 раза превышающий номинальный. Это позволяет уверенно запускать насосы, вентиляторы и другое оборудование с повышенным моментом сопротивления при старте. Для особо тяжелых условий пуска рекомендуем обсудить с инженером возможность применения пусковых устройств.

Какая гарантия предоставляется на электродвигатель 4ВР 63А2 и можно ли заказать ремонт?
На новый взрывозащищенный электродвигатель 4ВР 63А2 предоставляется гарантия от производителя Гидромаш сроком 12 месяцев. Гарантия распространяется на отсутствие заводских дефектов. Ремонт двигателей, в том числе вышедших из-под гарантии, осуществляется в специализированных сервисных центрах, которые имеют лицензию на работы со взрывозащищенным оборудованием. Все работы проводятся с сохранением класса защиты.

Почему выбирают «Гидромаш»

Приобретая взрывозащищенный электродвигатель 4ВР 63А2 у нас, вы получаете оригинальное оборудование с заводской гарантией 12 месяцев непосредственно от производителя Гидромаш. Мы обеспечиваем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что значительно сокращает сроки поставки. Наша цена формируется без посредников, что делает предложение выгодным. Вы можете купить или заказать электродвигатель 4ВР 63А2 для решения ваших производственных задач с доставкой по всей России и странам СНГ. Наши менеджеры всегда готовы помочь с подбором аналогов и предоставить полную техническую документацию.
