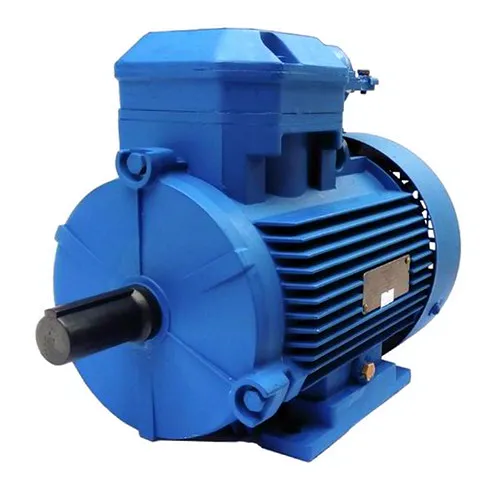

Электродвигатель BA 160M4

Взрывозащищенный электродвигатель BA 160M4 — это надежное и проверенное решение для привода промышленного оборудования, работающего во взрывоопасных средах. Соответствие высоким стандартам защиты и стабильная работа под нагрузкой делают этот мотор ключевым компонентом многих производственных линий.

Описание и назначение

Электродвигатель BA 160M4 представляет собой трехфазный асинхронный двигатель с короткозамкнутым ротором, специально разработанный для работы в помещениях с присутствием взрывоопасных газовых смесей (категория II). Его основная задача — обеспечить безопасный и эффективный привод насосов, вентиляторов, компрессоров, конвейеров и другого технологического оборудования на предприятиях нефтегазовой, химической, горнодобывающей и металлургической промышленности. Правильный выбор и монтаж электродвигателя BA 160M4 напрямую влияет на бесперебойность всего производственного цикла.

Ключевое отличие двигателя BA 160M4 от общепромышленных моделей — его взрывозащищенное исполнение по маркировке 1ExdIIBT4. Это означает, что конструкция корпуса предотвращает передачу внутреннего взрыва во внешнюю среду. Такая защита достигается за счет специального взрывонепроницаемого кожуха, герметизации всех технологических отверстий и применения взрывобезопасных вводных устройств. Таким образом, купить электродвигатель BA 160M4 — значит инвестировать в безопасность объекта.

Мощность электродвигателя BA 160M4 составляет 18,5 кВт при напряжении питания 380/660 В и частоте вращения вала 1470 об/мин (синхронная — 1500 об/мин). Высокий КПД (90%) и коэффициент мощности (cos φ = 0,86) обеспечивают энергоэффективную работу, что важно при продолжительном режиме эксплуатации. Электродвигатель BA 160M4 рассчитан на долгий срок службы благодаря применению изоляции класса нагревостойкости F (до +155°C) и надежным подшипниковым узлам.

Вес, габариты, код ТН ВЭД, ГОСТ

Надежнее сейфа, но от взрыва защищает

Если обычный электродвигатель — это просто железная коробка с проводами, то взрывозащищенный электродвигатель BA 160M4 — это высокотехнологичный сейф для электрической энергии. Только он защищает не от воров, а от случайной искры, которая в опасной среде может стать последней. Его корпус сдержит внутренний взрыв, не дав ему вырваться наружу. Надежность этого «сейфа» позволяет смело использовать электродвигатель BA 160M4 там, где другие моторы представляют опасность.

Технические характеристики

Принцип работы

Принцип работы электродвигателя BA 160M4 основан на создании вращающегося магнитного поля статором, которое индуцирует токи в короткозамкнутом роторе. Взаимодействие этих полей создает крутящий момент на валу. Особенность работы именно взрывозащищенной модификации заключается в том, что все потенциальные источники зажигания (обмотки, коллекторные узлы, щетки — если бы они были) надежно изолированы от внешней среды усиленным корпусом.

Важным аспектом работы BA 160M4 является его способность выдерживать перегрузки. Кратность пускового момента в 2,2 от номинального позволяет уверенно запускать приводное оборудование даже под нагрузкой. При эксплуатации необходимо контролировать температуру обмоток и подшипников, для чего в двигатель часто встраиваются датчики температуры. Мощность и частота вращения электродвигателя BA 160M4 являются ключевыми параметрами для подбора на конкретный агрегат.

Для безопасной и долговечной работы электродвигателя BA 160M4 критически важно качество питающего напряжения. Скачки, перекос фаз и длительная работа в режиме недогруза негативно сказываются на ресурсе. Режим работы — продолжительный (S1), что позволяет использовать BA 160M4 в качестве основного привода для постоянно работающего оборудования.

Не экономьте на заземлении

Типичная ошибка при монтаже взрывозащищенного оборудования — некачественное заземление. Электродвигатель BA 160M4 имеет и внутреннюю, и наружную клеммы заземления. Пренебрежение их подключением или использование ненадежного контакта не только нарушает требования ПУЭ, но и сводит на нет всю концепцию взрывозащиты. Статическое электричество или блуждающие токи могут стать источником искры. Всегда проверяйте сопротивление заземляющего контура перед вводом BA 160M4 в эксплуатацию.

Температурный режим и срок службы

Допустимый температурный режим работы двигателя BA 160M4 определяется его климатическим исполнением (У2.5, Т2.5, УХЛ2.5) и классом нагревостойкости изоляции F. Изоляция рассчитана на длительную работу при температуре до +155°C. Температура окружающей среды для большинства исполнений обычно лежит в диапазоне от -40°C до +40°C. Для работы в особых условиях требуется уточнение.

Срок службы электродвигателя BA 160M4 при правильной эксплуатации, своевременном обслуживании и качественном питании может превышать 15-20 лет. Ключевыми факторами, сокращающими ресурс, являются: перегрев из-за плохого охлаждения или перегрузки, вибрация от несоосной муфты, загрязнение и влага внутри корпуса (при повреждении уплотнений), а также использование в сетях с нестабильными параметрами.

Область применения

Взрывозащищенный электродвигатель BA 160M4 находит широкое применение в отраслях, где существует риск образования взрывоопасных газо- или паровоздушных смесей. В нефтегазовой отрасли он приводит в действие насосы для перекачки нефтепродуктов, вентиляторы в компрессорных станциях и системы пожаротушения на танкерах и платформах. В химической промышленности BA 160M4 используется для驱动 мешалок, дозаторов и циркуляционных насосов в реакторных цехах.

В горнодобывающей промышленности этот двигатель обеспечивает работу вентиляторов главного проветривания, конвейеров и насосов водоотлива в шахтах, где возможно выделение метана. В машиностроении и металлообработке он может применяться в окрасочных камерах и цехах, где используются легковоспламеняющиеся растворители. Также электродвигатель BA 160M4 востребован на объектах ЖКХ (газораспределительные станции, котельные), в деревообработке (участки с лако-красочными материалами) и текстильной промышленности, где возможно образование взрывоопасной пыли.

Современные технологии

Интеграция электродвигателя BA 160M4 в концепцию Industry 4.0 открывает новые возможности. Оснащенный дополнительными датчиками (вибрации, тока, температуры), он становится частью IoT-сети. Данные о его состоянии в реальном времени передаются на ПЛК или в SCADA-систему, позволяя осуществлять предиктивную диагностику. Это предотвращает внезапные остановки: система заранее предупредит о износе подшипника или перегреве обмотки. В будущем возможно использование таких двигателей в связке с коботами для автоматизации обслуживания опасных производственных участков, где BA 160M4 обеспечит безопасность источника движения.

Обслуживание и ремонт

Плановое обслуживание электродвигателя BA 160M4 направлено на поддержание его взрывозащитных свойств и высокого КПД. Оно включает в себя регулярную очистку корпуса от пыли и загрязнений для обеспечения нормального теплоотвода, проверку состояния и затяжки электрических соединений (особенно вводных устройств), контроль вибрации и температуры подшипников. Не реже одного раза в год необходимо проверять сопротивление изоляции обмоток.

Особое внимание следует уделять сохранности уплотнений вала и крышек — их повреждение ставит под угрозу взрывозащиту. При возникновении повышенного шума, вибрации или перегрева требуется немедленная остановка и диагностика. Капитальный ремонт BA 160M4, связанный с перемоткой статора или заменой ротора, должен проводиться в специализированных мастерских, имеющих право восстановления взрывозащиты и проведение соответствующих испытаний.

Ремкомплект или ЗИП

Для оперативного ремонта и обслуживания электродвигателя BA 160M4 рекомендуется иметь запас быстроизнашиваемых деталей и элементов, обеспечивающих взрывозащиту. В состав типового ЗИПа (запасных частей, инструментов и принадлежностей) входят: сальниковые уплотнения вала или манжеты, комплект уплотнительных прокладок для крышек, набор подшипников (как правило, это подшипники качения для вала), крепежные элементы (болты, шайбы, гайки) для монтажных лап и фланца. Также доступны для заказа оригинальные вводные устройства (кабельные вводы) и клеммные колодки.

Аналоги устройства

Электродвигатель BA 160M4 имеет ряд аналогов по мощности и исполнению, которые отличаются конструктивными особенностями и стандартами. Среди них можно выделить: 1) Взрывозащищенный двигатель серии B3/B5 мощностью 18,5 кВт, 1500 об/мин; 2) Асинхронный мотор в исполнении Exd с напряжением 380/660В и степенью защиты IP55; 3) Двигатель с повышенным скольжением для приводов с частыми пусками и аналогичной мощностью; 4) Электродвигатель с принудительной вентиляцией (обдувом) для работы в условиях высоких температур окружающей среды; 5) Модификация с встроенным тормозом или датчиком положения для систем позиционирования во взрывоопасных зонах.

Условное обозначение

Экономические выгоды

Инвестиции в качественный взрывозащищенный электродвигатель BA 160M4 приносят ощутимые экономические выгоды. Во-первых, вы минимизируете риск дорогостоящих простоев производства из-за выхода из строя привода или, что хуже, аварийной ситуации. Во-вторых, высокий КПД (90%) снижает потребление электроэнергии, что при круглосуточной работе дает значительную годовую экономию. В-третьих, надежность и долгий срок службы BA 160M4 снижают затраты на частый ремонт и замену двигателей. Таким образом, применение BA 160M4 ведет к улучшению окупаемости (ROI) всего оборудования за счет повышения его общей эффективности и безопасности.

Изображения

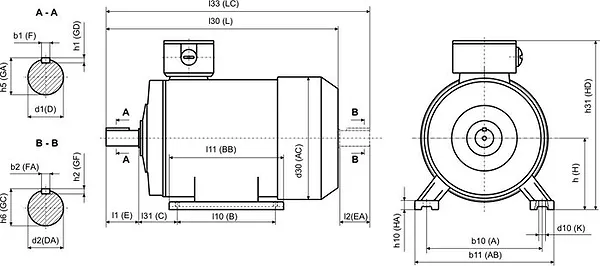

Габаритные и присоединительные размеры

Габаритные размеры электродвигателя BA 160M4 составляют 480 мм (высота) х 680 мм (длина) х 313 мм (глубина/ширина). Двигатель предлагается в двух основных монтажных исполнениях: на лапах (IM 1001) или комбинированном — лапы + фланец (IM 3001). Присоединительный размер вала — диаметр 48 мм с возможностью насаживания полумуфты или шкива. Диаметр фланца для соответствующего исполнения — 350 мм с крепежными отверстиями.

При монтаже BA 160M4 важно обеспечить выверенную соосность с приводным механизмом, используя лазерную центровку, чтобы избежать вибраций. Для установки в ограниченном пространстве необходимо учитывать потребность в свободном доступе для охлаждения (зазоры вокруг корпуса) и возможного будущего обслуживания подшипниковых узлов или клеммной коробки.

Примеры заказа

Электродвигатель BA 160M4 IP54 У2 — взрывозащищенный двигатель мощностью 18.5 кВт в климатическом исполнении У2 со степенью защиты IP54 для монтажа на лапах.

Электродвигатель BA 160M4 IP55 Т2.5 IM3001 — модификация с комбинированным креплением (лапы+фланец), степенью защиты IP55 для работы в тропическом климате категории 2.5.

Адаптация к российским условиям

Электродвигатель BA 160M4 адаптирован для работы в сложных российских условиях. Его климатические исполнения (У2.5, УХЛ2.5) рассчитаны на широкий диапазон температур, характерный для большинства регионов России и стран СНГ. Конструкция устойчива к периодическим перепадам напряжения в промышленных сетях. Базовые характеристики BA 160M4 соответствуют требованиям, предъявляемым к оборудованию для объектов ЖКХ, нефтегазовой инфраструктуры и промышленных предприятий РФ. Это проверенное решение, готовое к длительной эксплуатации в реальных условиях.

Работа в экстремальных условиях

Электродвигатель BA 160M4 способен работать в экстремальных условиях при соблюдением определенных требований. При температурах до -40°C требуется использование морозостойких смазок в подшипниках, а сам пуск может осуществляться только после прогрева обмоток. В условиях сильной запыленности или агрессивной атмосферы дополнительную защиту обеспечивает высокая степень пылевлагозащиты IP54/IP55.

Ремонтопригодность BA 160M4 позволяет производить замену подшипников и уплотнений даже в полевых условиях квалифицированным персоналом. Для диагностики основных неисправностей (обрыв обмотки, межвитковое замыкание) достаточно использования стандартного мегомметра и мультиметра. Наличие встроенных термодатчиков облегчает мониторинг состояния двигателя в удаленном режиме.

Возможность работы на Марсе или Луне

Если бы на Марсе или Луне существовали взрывоопасные газовые шахты, электродвигатель BA 160M4 стал бы одним из главных кандидатов на роль привода для буровых установок. Его взрывонепроницаемый корпус мог бы выдержать не только внутренний взрыв, но и значительный перепад давления при выходе из марсианской атмосферы (или ее отсутствии). Проблемой стала бы не столько низкая температура, сколько полная вакуумная изоляция для предотвращения испарения смазки и работы системы охлаждения. Но запас прочности и надежности конструкции BA 160M4 определенно стал бы хорошей стартовой точкой для инженеров будущего.

Часто задаваемые вопросы

Какие основные преимущества электродвигателя BA 160M4?
Главные преимущества: взрывозащищенное исполнение (1ExdIIBT4) для работы в опасных средах, высокая надежность, мощность 18,5 кВт, энергоэффективность (КПД 90%), а также возможность исполнения с разной степенью защиты IP и для различных климатических условий.

Какое напряжение питания требуется для BA 160M4?
Электродвигатель BA 160M4 рассчитан на напряжение 380/660 В, частота 50 Гц. Схема подключения («звезда» или «треугольник») зависит от фактического напряжения в сети.

В чем разница между исполнениями IP54 и IP55 для этого двигателя?
IP54 защищает от пыли в количестве, не нарушающем работу, и от брызг воды с любого направления. IP55, помимо этого, защищает от струй воды с любого направления. Выбор зависит от условий эксплуатации.

Возможна ли доставка электродвигателя BA 160M4 в мой город?
Да, мы организуем доставку по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону, что позволяет сократить сроки поставки.
