| Мощность | 22 |
| Частота, об/мин | 1000 |
| Вес, кг | 341 |
Взрывозащищенный электродвигатель ВА 200M6 — это трехфазный асинхронный двигатель мощностью 22 кВт, предназначенный для безопасной работы в газоопасных средах категории II. Он обеспечивает надежный привод насосов, вентиляторов и другого промышленного оборудования в условиях риска образования взрывоопасной атмосферы.
Электродвигатель ВА 200M6 представляет собой современный взрывозащищенный мотор, разработанный для эксплуатации в условиях, где существует опасность воспламенения газов, паров или взвесей. Основное назначение данного электродвигателя — обеспечение безопасного и бесперебойного привода технологического оборудования в таких отраслях, как химическая, нефтегазовая, горнорудная промышленность, а также на объектах ЖКХ, где могут скапливаться взрывоопасные газы.
В отличие от обычных двигателей, электродвигатель ВА 200M6 обладает специальной конструкцией, в которой статор и ротор заключены во взрывонепроницаемый кожух. Герметизация всех щелей, включая вывод вала и точки ввода кабеля, а также наличие дополнительных мер защиты, таких как встроенные датчики температуры, предотвращают передачу взрывной волны во внешнюю среду. Это делает электродвигатель ВА 200M6 критически важным элементом систем безопасности на опасных производствах.
Ключевые отличия электродвигателя ВА 200M6 от аналогов заключаются в высокой степени надежности, подтвержденной маркировкой взрывозащиты 1ExdIIBT4, и возможности работы в широком диапазоне климатических условий. Конструкция мотора предусматривает монтаж как на лапы, так и на комбинацию лапы+фланец, что обеспечивает гибкость в установке. Использование электродвигателя ВА 200M6 позволяет снизить риски производственных аварий и соответствовать строгим требованиям промышленной безопасности.
Вес: около 341 кг.
Габаритные размеры (В х Д х Г): 574 x 835 x 393 мм.
Код ТН ВЭД: уточняйте у менеджера.
Нормативные документы: соответствует требованиям по взрывозащите согласно стандартам серии IECEx и ATEX. Соответствует отечественной нормативной базе. Класс изоляции F по ГОСТ.
Рабочая среда: взрывоопасная газовая атмосфера категории II (смеси воздуха с газами, парами).
Рабочее напряжение: 380/660 В.
Диапазон рабочих температур: определяется климатическим исполнением (У2.5, Т2.5, УХЛ 2.5).
Если бы у этого электродвигателя ВА 200M6 был девиз, то звучал бы он так: «Я работаю там, где другие боятся даже искру дать». Он, как профессиональный сапер, спокойно делает свое дело в условиях, где одна ошибка может стоить слишком дорого.
| Характеристики взрывозащищенного электродвигателя ВА 200M6 | |
|---|---|
| Номинальная мощность, кВт | 22 |
| Тип электродвигателя | Асинхронный трехфазный взрывозащищенный |
| Частота вращения вала, об/мин | 1000 (номинальная), 980 (фактическая) |
| Номинальное напряжение, В | 380/660 |
| Номинальный ток, Iн, А | 44.7 |
| Коэффициент полезного действия (КПД), % | 90 |
| Кратность пускового момента Мп/Мн | 2.0 |
| Коэффициент мощности, Cos φ | 0.83 |
| Кратность максимального момента Mmax/Мн | 2.1 |
| Маркировка взрывозащиты | 1ExdIIBT4 |
| Степень защиты IP | IP54, IP55 |
| Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
| Класс нагревостойкости изоляции | F (до +155 °C) |
| Режим работы | Длительный (S1) |
| Диаметр вала, мм | 60 |
| Материал корпуса | Чугун |
| Масса, кг | 341.25 |
Принцип работы электродвигателя ВА 200M6 основан на взаимодействии вращающегося магнитного поля статора с током, индуцированным в короткозамкнутом роторе. В результате этого взаимодействия создается вращающий момент, передаваемый на вал двигателя. Особенность заключается в том, что все эти процессы происходят внутри герметичного взрывонепроницаемого корпуса.
При подаче напряжения на обмотки статора электродвигателя ВА 200M6 создается магнитное поле, которое, пересекая проводники ротора, наводит в них ток. Взаимодействие этого тока с полем статора приводит ротор во вращение. За счет применения качественной изоляции класса F и точной балансировки ротора обеспечивается стабильность работы и низкий уровень вибраций даже на номинальных оборотах.
Моментные характеристики электродвигателя ВА 200M6 позволяют ему уверенно запускаться и преодолевать пиковые нагрузки. Кратность пускового момента равна двум, что обеспечивает надежный старт под нагрузкой. Конструктивная защита предотвращает возможность возникновения искрения или перегрева, которые могли бы привести к воспламенению окружающей взрывоопасной среды.
Типичная ошибка — ставить уплотнение на вал «на сухую» или использовать неподходящую смазку при монтаже. Для долгой и безопасной службы взрывозащищенного электродвигателя ВА 200M6 необходимо всегда использовать специальную проводящую ток смазку для монтажа уплотнения вала. Это обеспечит не только легкую сборку, но и сохранение системы выравнивания потенциалов для защиты от статического электричества.
Температурный режим эксплуатации электродвигателя ВА 200M6 определяется его климатическим исполнением (У2.5, Т2.5, УХЛ 2.5). Он рассчитан на работу в широком диапазоне температур окружающей среды, характерном для промышленных объектов России и СНГ. Класс изоляции F гарантирует стойкость обмоток к нагреву до +155°C.
Срок службы электродвигателя ВА 200M6 напрямую зависит от соблюдения температурных режимов и качества обслуживания. При правильной эксплуатации, включающей регулярный контроль температуры подшипников и обмоток через штатные датчики, своевременную замену смазки и отсутствие перегрузок, ресурс двигателя может превышать 15-20 лет. Качество рабочей среды (отсутствие агрессивных паров, разрушающих изоляцию) также является критическим фактором.
Взрывозащищенный электродвигатель ВА 200M6 находит широкое применение в отраслях, где существует риск образования взрывоопасных газовых смесей. В нефтегазовой промышленности он используется для привода насосов на нефтеперекачивающих станциях, в системах подготовки топливного газа. В химической и нефтехимической промышленности двигатели устанавливают на мешалки реакторов, компрессоры и вентиляторы в цехах с выделением горючих паров.
В машиностроении и металлообработке электродвигатель ВА 200M6 применяется в окрасочных камерах и цехах, где используются легковоспламеняющиеся растворители. В горнодобывающей промышленности он используется для вентиляции шахт и привода конвейеров, где возможно образование метана. В ЖКХ такой двигатель может быть установлен на насосы в канализационных коллекторах или на газораспределительных станциях для безопасного перемещения сред.
Интеграция взрывозащищенного электродвигателя ВА 200M6 в экосистему Industry 4.0 открывает новые возможности. Оснащенный дополнительными датчиками вибрации и термопарами, подключенными к ПЛК или IoT-платформе, он становится источником данных для предиктивной аналитики. Это позволяет прогнозировать необходимость обслуживания подшипников или замены смазки до возникновения критической ситуации, минимизируя простой дорогостоящего технологического оборудования в опасных зонах и обеспечивая непрерывность производства.
Регламентное обслуживание электродвигателя ВА 200M6 является залогом его долгой и безопасной эксплуатации. Оно включает регулярный визуальный осмотр корпуса на предмет повреждений взрывонепроницаемых поверхностей, контроль состояния клеммной коробки и герметизации ввода кабеля. Особое внимание уделяется контролю температуры через встроенные датчики и проверке уровня вибрации.
Периодически необходимо проверять состояние подшипников и при необходимости пополнять или заменять смазку, используя только рекомендованные производителем материалы. Наиболее подвержены износу уплотнения вала и подшипниковые узлы, поэтому их состояние контролируется в первую очередь. Любое обслуживание или ремонт взрывозащищенного двигателя должны проводиться специалистами, прошедшими соответствующее обучение, с соблюдением всех мер безопасности.
Для оперативного ремонта и обслуживания электродвигателя ВА 200M6 может быть предложен ремонтный комплект (ЗИП). В его состав, как правило, входят быстроизнашиваемые детали: комплект уплотнений вала, подшипники (передний и задний), уплотнительные прокладки крышек подшипников, сальниковые набивки (при наличии сальникового уплотнения), а также крепежные изделия (болты, шайбы, гайки) для корпуса и клеммной коробки. Заказ оригинального ЗИП для электродвигателя ВА 200M6 гарантирует полное сохранение взрывозащитных характеристик устройства после ремонта.
На рынке промышленной электротехники представлены различные аналоги взрывозащищенных двигателей. К ним можно отнести модели с похожими характеристиками: трехфазные асинхронные электродвигатели мощностью 22 кВт на 1000 об/мин со степенью защиты IP55 и исполнением Exd. Также существуют варианты с фланцевым креплением (IMB35) или исключительно на лапах (IMB3). Встречаются исполнения с повышенным классом нагревостойкости изоляции (H) или для работы на других напряжениях (например, 220/380 В). Некоторые аналоги могут иметь встроенные термодатчики PTC или PT100 для более точного контроля температуры. Отдельные серии предлагают двигатели с повышенной энергоэффективностью (класс IE3/IE4) и низким уровнем шума.
| Элемент кода | Значение (расшифровка) |
|---|---|
| ВА | Серия взрывозащищенных асинхронных двигателей |
| 200 | Высота оси вращения вала, мм (габарит) |
| M | Установочный размер по длине корпуса (средняя длина станины) |
| 6 | Количество полюсов (6 полюсов соответствует номинальной частоте вращения ~1000 об/мин) |
Использование надежного взрывозащищенного электродвигателя ВА 200M6 — это не просто затраты на безопасность, а прямая инвестиция в бесперебойность производства. Снижение рисков аварийных остановок из-за выхода из строя оборудования в опасных зонах ведет к минимизации простоев. Высокий КПД (90%) обеспечивает экономию электроэнергии, а длительный ресурс и возможность ремонта с использованием оригинального ЗИП сокращают совокупную стоимость владения. Применение электродвигателя ВА 200M6 повышает общую окупаемость технологической линии за счет увеличения ее надежности и срока службы.

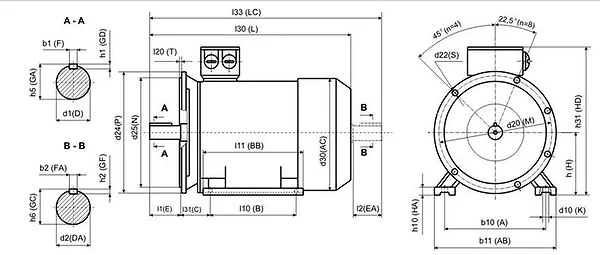

Габаритные размеры электродвигателя ВА 200M6 составляют 574 мм по высоте, 835 мм по длине и 393 мм по ширине. Такие размеры обеспечивают удобный монтаж в ограниченном пространстве технологических площадок. Для крепления предусмотрены два основных варианта: установка на лапы (исполнение IM B3) или комбинированное крепление на лапы и фланец (IM B35).
Присоединение к приводному механизму осуществляется через вал диаметром 60 мм с возможностью посадки шкива, муфты или полумуфты. Фланцевое исполнение предполагает использование фланца диаметром 450 мм с крепежными отверстиями под соответствующие болты. Правильный монтаж с соблюдением соосности вала двигателя и рабочей машины критически важен для предотвращения преждевременного износа подшипников и уплотнений электродвигателя ВА 200M6.
Модель электродвигатель ВА 200M6-IP55-У2.5 — взрывозащищенный двигатель мощностью 22 кВт, 1000 об/мин, степень защиты IP55, климатическое исполнение У2.5 для умеренного климата.
Модель электродвигатель ВА 200M6/IP54/IMB35 — двигатель на 22 кВт с комбинированным креплением (лапы+фланец), степень защиты IP54, для установки в помещениях с повышенной влажностью.
Электродвигатель ВА 200M6 идеально адаптирован к суровым условиям эксплуатации в России и странах СНГ. Он рассчитан на работу в широком диапазоне температур, от сибирских морозов до летней жары в южных регионах. Конструкция устойчива к перепадам напряжения, характерным для некоторых промышленных сетей. Двигатель совместим с требованиями отечественных нормативных документов в области промышленной безопасности и готов к работе на объектах нефтегазовой отрасли, химических комбинатах и предприятиях ЖКХ по всей территории РФ.
Электродвигатель ВА 200M6 способен работать в экстремальных условиях, включая низкие температуры до -40°C (для определенных климатических исполнений) и высокую запыленность или влажность (благодаря степени защиты IP54/IP55). Его корпус обеспечивает герметичность и защиту внутренних узлов от агрессивных сред.
Конструкция двигателя, включая специальные материалы обмоток и уплотнений, обеспечивает устойчивость к вибрациям и механическим воздействиям. Возможность проведения базовой диагностики (замер сопротивления изоляции, проверка датчиков) в полевых условиях позволяет оперативно оценивать его техническое состояние даже на удаленных объектах без сложного оборудования.
Если бы на Марсе существовала промышленность, основанная на использовании земных технологий в разреженной атмосфере, электродвигатель ВА 200M6 мог бы стать претендентом на роль привода. Его взрывонепроницаемый кожух, рассчитанный на внутреннее давление взрыва, в условиях марсианского низкого атмосферного давления стал бы надежной защитой от проникновения внешней пылевой среды. А способность работать в условиях низких температур, характерных для планетарных миссий, лишь подчеркивает его запас прочности и надежности для земных, самых сложных задач.
Какой тип защиты от взрыва имеет электродвигатель ВА 200M6?
Двигатель имеет маркировку взрывозащиты 1ExdIIBT4, что означает взрывонепроницаемую оболочку (Exd), предназначенную для работы в средах с газами и парами группы IIB и температурным классом T4.
Какое напряжение питания требуется для этого двигателя?
Электродвигатель ВА 200M6 рассчитан на напряжение 380/660 В при частоте 50 Гц. Подключение возможно по схемам «треугольник» (для 380В) или «звезда» (для 660В).
Возможна ли быстрая доставка электродвигателя ВА 200M6 в наш город?
Да, мы организуем оперативную доставку оборудования по всей России и в страны СНГ. Отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани и Ростове-на-Дону. Доставка осуществляется проверенными транспортными компаниями до вашего объекта.
В какие страны СНГ осуществляется поставка?
Мы осуществляем поставки взрывозащищенного оборудования, включая электродвигатель ВА 200M6, во все страны СНГ: Республику Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан и Туркменистан.
Приобретая электродвигатель ВА 200M6 у официального поставщика, вы получаете оригинальное, сертифицированное оборудование с гарантией 12 месяцев. Мы предлагаем возможность быстрой отгрузки со складов в ключевых промышленных центрах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши специалисты помогут подобрать нужную модификацию, оформят все необходимые документы и организуют оперативную доставку по России и странам СНГ. Чтобы купить взрывозащищенный электродвигатель ВА 200M6 по выгодной цене и получить профессиональную консультацию, свяжитесь с нашими менеджерами. Выбирая бренд Гидромаш, вы инвестируете в безопасность и надежность вашего производства.
