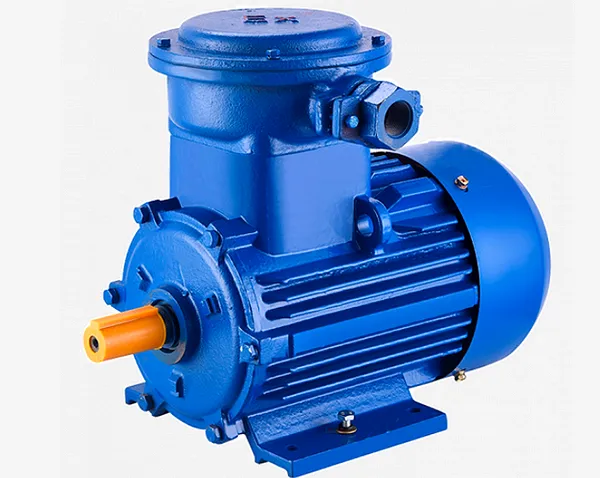

Электродвигатель BA 180S4

Электродвигатель BA 180S4 — это мощный и надежный взрывозащищенный асинхронный двигатель, предназначенный для работы в условиях повышенного риска образования взрывоопасных газовых смесей. Он обеспечивает безопасный и эффективный привод насосов, вентиляторов и станков в химической, нефтегазовой, горнодобывающей и других опасных отраслях промышленности. Прочная конструкция, соответствие строгим стандартам безопасности и высокая энергоэффективность делают этот электродвигатель BA 180S4 незаменимым решением для ответственных участков производства.

Описание и назначение

Электродвигатель BA 180S4 представляет собой трехфазный асинхронный двигатель с короткозамкнутым ротором, сконструированный специально для эксплуатации во взрывоопасных зонах категории II. Основное назначение этого устройства — создавать безопасный и надежный крутящий момент для привода разнообразного технологического оборудования, такого как центробежные насосы, нагнетатели вентиляции, конвейерные линии и станки. Ключевой особенностью данного электродвигателя BA 180S4 является его взрывозащищенное исполнение по маркировке 1ExdIIBT4, что гарантирует локализацию возможного внутреннего возгорания и предотвращение его передачи во внешнюю среду. Это достигается за счет специального взрывонепроницаемого корпуса, герметизации всех технологических отверстий, включая вывод вала и кабельный ввод.

По сравнению с обычными промышленными двигателями, электродвигатель BA 180S4 отличается повышенной конструктивной надежностью и наличием систем контроля. В его конструкцию интегрированы датчики температуры обмоток статора и подшипниковых узлов, что позволяет осуществлять непрерывный мониторинг состояния агрегата и предотвращать критический перегрев. Высокий КПД, достигающий 90.5%, обеспечивает экономию электроэнергии при продолжительном режиме работы (S1). Двигатель предлагается в различных климатических исполнениях (У2.5, Т2.5, УХЛ 2.5) и степенях защиты IP54 или IP55, что позволяет безопасно купить и использовать электродвигатель BA 180S4 в разных регионах России и СНГ, включая объекты с высокой запыленностью или влажностью.

Вес, габариты, код ТН ВЭД, ГОСТ

Ход конём: безопасность прежде всего

Электродвигатель BA 180S4 в опасной зоне — как шахматный конь на доске. Он ходит не как все (обычные двигатели), а особым образом — взрывонепроницаемым корпусом, оберегая всю "игру" (технологический процесс) от фатальной искры. Даже если внутри что-то пойдет не так, внешняя среда останется в безопасности. Поставить такого "коня" на ответственный участок — значит обезопасить все предприятие от незапланированного "шаха и мата" в виде аварии.

Технические характеристики

Принцип работы

Принцип работы электродвигателя BA 180S4 основан на создании вращающегося магнитного поля статором при подаче на него трехфазного напряжения. Это поле индуцирует токи в короткозамкнутом роторе, в результате чего возникает электромагнитный момент, заставляющий ротор вращаться с частотой, немного меньшей синхронной (асинхронный режим). Взрывозащита типа "взрывонепроницаемая оболочка" (Exd) реализована в электродвигателе BA 180S4 за счет массивного корпуса, способного выдержать и погасить давление возможного внутреннего взрыва, не допустив его распространения наружу. Все щели и зазоры между деталями корпуса выполнены строго регламентированной длины и ширины, достаточными для охлаждения истекших газов до безопасной температуры.

Крутящий момент, развиваемый электродвигателем BA 180S4, напрямую зависит от напряжения и частоты питающей сети, а также от нагрузки на валу. Высокая кратность пускового момента (2.2) позволяет уверенно запускать агрегат под нагрузкой, характерной для центробежных насосов и вентиляторов. Благодаря контролируемым зазорам и герметичным уплотнениям вала, внутрь корпуса не проникают внешние взрывоопасные смеси, что и обеспечивает основной принцип безопасности. При эксплуатации важно следить за температурным режимом, используя встроенную систему термоконтроля, и избегать частых пусков, ведущих к перегреву обмоток.

Фундамент надёжности — качественный монтаж

Типичная ошибка при установке взрывозащищенного электродвигателя BA 180S4 — пренебрежение требованиями к заземлению. Использование только внутренней клеммы или некачественный контакт наружного заземляющего устройства сводят на нет всю систему безопасности. Лайфхак: Перед монтажом проверьте состояние и сечение заземляющего проводника, обеспечьте надежный болтовой контакт на обеих штатных клеммах заземления двигателя. Это не просто формальность, а обязательное условие для отвода статического электричества и обеспечения потенциала безопасности всей установки.

Температурный режим и срок службы

Электродвигатель BA 180S4 рассчитан на продолжительную работу в широком диапазоне температур окружающей среды в соответствии с климатическим исполнением (например, для У2.5 от -45°C до +40°C). Ключевым ограничением является температура нагрева обмоток, класс изоляции F которых позволяет работать при температуре до +155°C. Встроенные датчики PT100 или термоконтакты помогают контролировать этот параметр. Срок службы электродвигателя BA 180S4 при правильной эксплуатации, своевременном техническом обслуживании (чистка, замена подшипниковой смазки) и работе в номинальном режиме может превышать 15-20 лет.

Ресурс двигателя напрямую зависит от температуры: превышение допустимого перегрева на каждые 10°C выше номинала сокращает срок службы изоляции примерно в два раза. Также на долговечность влияет качество питающего напряжения и вибрационная нагрузка на вал. Использование рекомендованных смазочных материалов для подшипников и поддержание чистоты внешних ребер охлаждения корпуса — это простые, но эффективные способы продлить срок службы электродвигателя BA 180S4.

Область применения

Электродвигатель BA 180S4 находит широкое применение в отраслях, где существует риск образования взрывоопасных газовых, паровых или пылевых смесей. В нефтегазовой промышленности он приводит в действие насосы для перекачки нефтепродуктов, сырья и сжиженных газов на перерабатывающих заводах, компрессоры и вентиляторы на буровых установках. В химической промышленности используется для работы с агрессивными и летучими средами на линиях производства удобрений, пластмасс, лакокрасочных материалов. Горнодобывающая промышленность применяет электродвигатель BA 180S4 для привода вентиляторов главного проветривания, конвейеров и насосов в шахтах, где возможно выделение метана.

Также он востребован в машиностроении и металлообработке на окрасочных линиях и участках с использованием легковоспламеняющихся растворителей. В деревообработке может использоваться в системах аспирации, удаляющих древесную пыль. Строительство и ЖКХ применяют данные двигатели для привода насосов в котельных, работающих на газовом топливе, и в системах дымоудаления. Текстильная промышленность использует их на участках с высокой концентрацией волокнистой пыли.

Современные технологии

Электродвигатель BA 180S4 готов к интеграции в концепции Industry 4.0 и "умной" фабрики. Сигналы от встроенных датчиков температуры могут передаваться на ПЛК (программируемый логический контроллер) или IoT-шлюз для непрерывного мониторинга состояния в реальном времени. Это позволяет перейти от планово-предупредительного к предиктивному обслуживанию, прогнозируя необходимость замены подшипников или чистки на основе анализа трендов нагрева. Совместимость с частотными преобразователями (при использовании соответствующих систем охлаждения) открывает путь к точному управлению производительностью насосов и вентиляторов с целью энергосбережения.

Обслуживание и ремонт

Для продления срока службы электродвигателя BA 180S4 необходимо соблюдать регламенты технического обслуживания. Регулярная (раз в 6-12 месяцев в зависимости от интенсивности работы) наружная очистка корпуса от пыли и грязи критически важна для эффективного теплоотвода. Не реже одного раза в 2-4 года работы рекомендуется производить профилактическую замену смазки в подшипниковых узлах, используя типы смазок, рекомендованные производителем. Также необходимо периодически проверять состояние клеммных соединений, надежность заземления и отсутствие вибрации.

Наиболее изнашиваемыми элементами являются подшипники качения и уплотнения вала (сальники или манжеты). Их износ проявляется в повышенном шуме, вибрации и, в случае уплотнений, в появлении утечек смазки. При появлении таких признаков требуется замена этих деталей. Ремонт обмоток статора или ротора, связанный с их перемоткой, должен выполняться в специализированных мастерских с сохранением всех характеристик взрывозащиты. Самостоятельное вскрытие взрывонепроницаемого корпуса без специального оборудования и знаний может привести к потере сертификации и опасности эксплуатации.

Ремкомплект или ЗИП

Для оперативного обслуживания и ремонта электродвигателя BA 180S4 рекомендуется иметь в наличии комплект быстроизнашиваемых запасных частей (ЗИП). В стандартный ремонтный комплект могут входить: комплект подшипников (один или два шт., в зависимости от конструкции), уплотнительные кольца или манжеты для вала, прокладки для крышек подшипниковых узлов, сальниковое уплотнение, болты и гайки для крепления крышек и клеммной коробки, а также термодатчики (PT100) или температурные реле. Заказать оригинальный ЗИП для электродвигателя BA 180S4 можно у поставщика, что гарантирует полную совместимость и сохранение параметров безопасности.

Аналоги устройства

Помимо конкретной модели BA 180S4, на рынке представлены различные варианты взрывозащищенных электродвигателей, которые можно рассматривать как аналогичные решения в зависимости от требований проекта:
1. Двигатель BA 180M4 — аналогичный типоразмер, но с иной синхронной частотой вращения (1500 об/мин) и, соответственно, номинальной мощностью.
2. Взрывозащищенный двигатель серии BEx — исполнение для еще более жестких условий (группы газов IIC) с маркировкой Exde.
3. Двигатель на напряжение 660/1140 В — модификация для работы в сетях повышенного напряжения, часто применяемых в горнодобывающей отрасли.
4. Двигатель со степенью защиты IP65 — для условий с возможностью прямого воздействия струй воды (мойка помещений).
5. Двигатель с принудительным внешним охлаждением (IC416) — для установок, где требуется работа на низких скоростях с частотным регулированием.

Условное обозначение

Экономические выгоды

Внедрение надежного электродвигателя BA 180S4 напрямую влияет на экономику предприятия. Во-первых, высокая надежность и взрывозащита минимизируют риски дорогостоящих аварийных остановок и простоев технологических линий. Во-вторых, высокий КПД (90.5%) обеспечивает снижение потребления электроэнергии на протяжении всего жизненного цикла, что особенно важно для двигателей, работающих в непрерывном режиме. В-третьих, длительный срок службы и возможность квалифицированного ремонта с использованием ЗИП отодвигают капитальные затраты на замену агрегата на многие годы. В совокупности это значительно улучшает показатель ROI (окупаемости инвестиций) для ответственных производственных участков.

Изображения

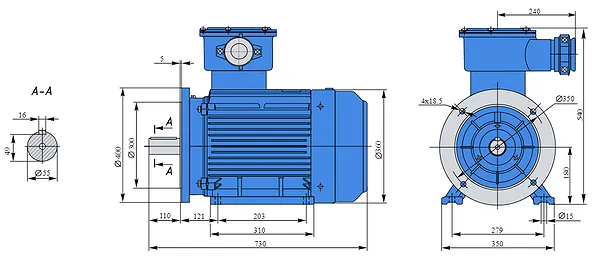

Габаритные и присоединительные размеры

Общие габариты электродвигателя BA 180S4 составляют 540 мм в высоту, 730 мм в длину и 360 мм в глубину (ширина). Устройство предлагается в двух основных монтажных исполнениях: IM 1001 (на лапах с двумя подшипниковыми щитами) и IM 3001 (сочетание лап и фланца типа B35 для комбинированной установки). Присоединение к нагрузке осуществляется через цилиндрический конец вала диаметром 55 мм с пазом для шпонки. Фланец (при наличии) имеет диаметр 400 мм с крепежными отверстиями. Такая конструкция обеспечивает удобный монтаж как на фундаментную раму, так и непосредственную стыковку с насосом или редуктором, что важно при работе в стесненных условиях машинных залов.

Примеры заказа

Модель BA 180S4 У2.5 IM 1001 IP55 380/660В — взрывозащищенный электродвигатель BA 180S4, климатическое исполнение У2.5, монтаж на лапы, степень защиты IP55, напряжение 380/660 В.

Модель BA 180S4 Т2.5 IM 3001 IP54 380/660В — взрывозащищенный электродвигатель BA 180S4, климатическое исполнение Т2.5, монтаж на лапы и фланец B35, степень защиты IP54, напряжение 380/660 В.

Адаптация к российским условиям

Электродвигатель BA 180S4 полностью адаптирован к сложным условиям эксплуатации в России и странах СНГ. Он рассчитан на работу в широком диапазоне температур (климатические исполнения У2.5, УХЛ2.5, Т2.5) — от морозов Сибири до жары южных регионов. Конструкция совместима с типовыми схемами электроснабжения промышленных предприятий с нестабильным качеством напряжения. Двигатель готов к длительной эксплуатации на объектах критической инфраструктуры: в котельных ЖКХ, на насосных станциях водоснабжения и водоотведения, в производственных цехах предприятий металлургии и химии, обеспечивая бесперебойную и, что самое главное, безопасную работу.

Работа в экстремальных условиях

Электродвигатель BA 180S4 способен работать в экстремальных условиях, характерных для удаленных месторождений и северных регионов. При соответствующем климатическом исполнении (ХЛ, УХЛ) он сохраняет работоспособность при температурах окружающего воздуха до -60°С на момент пуска и -40°С в процессе работы. Морозостойкие исполнения подшипниковой смазки и материалов уплотнений гарантируют герметичность и отсутствие заклиниваний. Агрегат устойчив к повышенной вибрации, которая может возникать при установке на мобильных или временных платформах. Диагностика и мелкий ремонт (например, замена термодатчиков) могут быть выполнены в полевых условиях силами подготовленного персонала, что минимизирует простой оборудования.

Возможность работы на Марсе или Луне

Теоретически, электродвигатель BA 180S4 мог бы послужить и на марсианской базе. Его взрывонепроницаемый корпус уже является гермооболочкой, способной защитить внутренности от разреженной атмосферы Марса или вакуума Луны. Основной вызов — это отвод тепла в условиях отсутствия конвекции в атмосфере, что потребовало бы перехода на жидкостное или радиационное охлаждение. Низкие температуры на Красной планете (до -125°C) были бы для его морозостойких исполнений скорее плюсом, чем минусом. А надежность, проверенная в земных шахтах и на химических заводах, стала бы ключевым аргументом для выбора этого проверенного "землянина" в качестве привода для марсианских насосов или систем жизнеобеспечения.

Часто задаваемые вопросы

Какой мощности электродвигатель BA 180S4 и для чего его можно купить?
Электродвигатель BA 180S4 имеет номинальную мощность 22 кВт. Его основное назначение — безопасный привод оборудования (насосов, вентиляторов, компрессоров, станков) во взрывоопасных зонах, где могут присутствовать газы или пары, образующие с воздухом взрывоопасные смеси.

Что означает маркировка взрывозащиты 1ExdIIBT4 на электродвигателе BA 180S4?
1ExdIIBT4 — это знак взрывозащиты. "1" — уровень защиты (высокий), "Ex" — взрывозащищенное оборудование, "d" — тип защиты "взрывонепроницаемая оболочка", "IIB" — группа взрывоопасных газов (пропан, этилен и др.), "T4" — температурный класс, означающий, что поверхность корпуса не нагреется выше +135°C.

Можно ли регулировать скорость вращения вала электродвигателя BA 180S4?
В базовом исполнении электродвигатель BA 180S4 не предназначен для регулирования скорости (нерегулируемый асинхронный двигатель). Однако, при использовании частотного преобразователя и обеспечении соответствующего охлаждения (обычно принудительного внешнего вентилятора на валу), возможно плавное регулирование скорости в определенном диапазоне.

Как осуществляется доставка электродвигателя BA 180S4 по России и в другие страны?
Мы организуем доставку электродвигателя BA 180S4 по всей территории России транспортными компаниями. Возможна быстрая отгрузка со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Также осуществляем поставки в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость доставки уточняйте у менеджеров.

Почему выбирают «Гидромаш»

Выбирая Гидромаш, вы получаете возможность купить гарантированно оригинальный и сертифицированный электродвигатель BA 180S4 с полной заводской гарантией 12 месяцев. Мы предлагаем не только конкурентную цену, но и оперативную логистику: возможность быстрой отгрузки со складов-партнеров в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши специалисты готовы помочь с подбором аналогов, оформлением заказа и организацией быстрой доставки по России и в страны СНГ. Чтобы заказать надежный и безопасный электродвигатель BA 180S4, свяжитесь с нами прямо сейчас.
