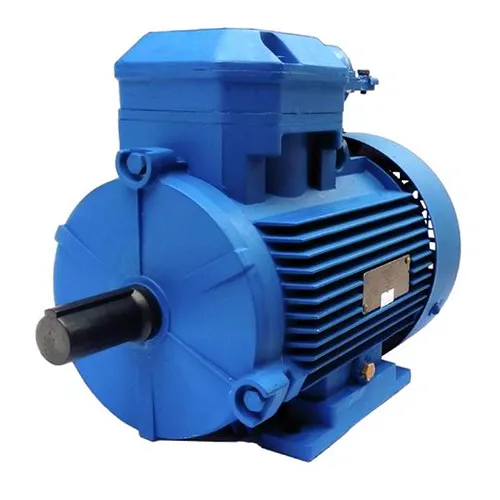

Электродвигатель BA 160M2 (ВА 160 М2) — это промышленный трехфазный асинхронный двигатель, разработанный для безопасной эксплуатации в помещениях с высокой вероятностью образования взрывоопасных газовых и паровоздушных смесей. Основным преимуществом данного электродвигателя является его соответствие высочайшим стандартам взрывозащиты, что обеспечивает надежность привода на предприятиях нефтегазовой, химической, горнодобывающей и других опасных отраслей.
Электродвигатель BA 160M2 представляет собой ключевой элемент привода для механизмов, работающих во взрывоопасных условиях категории II по газу. Конструкция этого взрывозащищенного двигателя основана на принципе взрывонепроницаемой оболочки (Exd), которая исключает риск воспламенения внешней среды в случае внутреннего повреждения или возгорания обмоток.
Основные задачи, которые решает электродвигатель BA 160M2, — это обеспечение бесперебойной и безопасной работы насосов, вентиляторов, компрессоров, конвейеров и другого технологического оборудования в зонах с присутствием горючих газов, паров или пыли. Ключевыми особенностями, отличающими этот двигатель от общепромышленных аналогов, являются: повышенная механическая прочность корпуса, специальная герметизация выводов кабеля и вала, наличие контрольных термодатчиков, а также система эффективного внутреннего и внешнего заземления.
Этот электромотор спроектирован для продолжительного режима работы с номинальной мощностью 18.5 кВт и частотой вращения 3000 об/мин. Работая от стандартной трехфазной сети 380 В / 50 Гц, взрывозащищенный электродвигатель BA 160M2 демонстрирует высокий коэффициент полезного действия (КПД до 90%) и хорошие пусковые характеристики, что критически важно для запуска оборудования под нагрузкой.
Электродвигатель BA 160M2 — это как охранник на химическом заводе: он работает в самой гуще событий, где малейшая искра может привести к катастрофе, но при этом остаётся абсолютно спокойным и надёжным. Его задача — не допустить беды, даже если внутри что-то пойдёт не так.
| Взрывозащищенный электродвигатель BA 160M2 — ключевые параметры | |
|---|---|
| Номинальная мощность, кВт | 18,5 |
| Частота вращения вала, об/мин | 3000 (синхронная) |
| Частота вращения (фактическая), об/мин | 2930 |
| Напряжение питания, В | 380 |
| Номинальный ток, Iн, А | 35,1 |
| Коэффициент полезного действия (КПД), % | 90 |
| Коэффициент мощности, Соs φ | 0,89 |
| Кратность пускового момента, Мп/Мн | 2,4 |
| Кратность максимального момента, Mmax/Мн | 3 |
| Класс нагревостойкости изоляции | F (до +155°C) |
| Маркировка взрывозащиты | 1ExdIIBT4 |
| Степень защиты IP | IP54, IP55 |
| Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
| Диаметр вала, мм | 42 |
| Диаметр фланца (при исполнении), мм | 350 |
| Габариты (ВхДхГ), мм | 490x740x340 |
| Масса (примерная), кг | 140 |
Взрывозащищенный электродвигатель BA 160M2 работает как стандартный трехфазный асинхронный двигатель с короткозамкнутым ротором. При подаче напряжения на обмотки статора создается вращающееся магнитное поле, которое индуцирует ток в роторе и заставляет его вращаться. Однако ключевое отличие заключено в его «бронированной» конструкции.
Корпус электродвигателя BA 160M2 выполнен в виде массивной взрывонепроницаемой оболочки, способной выдержать давление внутреннего взрыва, не допустив его передачу во внешнюю среду. Все потенциально уязвимые места — щели между деталями корпуса, вывод вала и кабельный ввод — герметизируются специальными уплотнениями и фланцевыми соединениями с заданным зазором (искробезопасный лабиринт). Это гасит пламя и охлаждает продукты горения.
Внутри такого электродвигателя установлены датчики контроля температуры в обмотках статора и в подшипниковых узлах. Это позволяет вовремя отследить перегрев — основную причину выхода из строя и потенциальный источник воспламенения. Правильная эксплуатация взрывозащищенного электродвигателя BA 160M2 требует строгого соблюдения условий по напряжению питания, температуре окружающей среды и качеству заземления.
Типичная ошибка — пренебрежение регулярной проверкой заземления. Для взрывозащищенного двигателя BA 160M2 исправное заземление не просто требование ПУЭ, а элемент системы безопасности. Плохой контакт на шине заземления может привести к накоплению статического заряда на корпусе и, как следствие, к искрообразованию. Лайфхак: перед каждым сезонным запуском оборудования проверяйте сопротивление заземляющего контура и затяжку контактов.
Рабочий температурный диапазон взрывозащищенного электродвигателя BA 160M2 определяется его климатическим исполнением: от -50°C до +40°C для исполнения УХЛ и Т. Однако, критически важным параметром является температура на поверхности корпуса (T4 — не более +135°C), которая лимитирует его применение для определенных групп взрывоопасных смесей.
На ресурс двигателя напрямую влияют два фактора: температурный режим работы подшипников и качество изоляции обмоток. Класс изоляции F позволяет выдерживать длительный нагрев до +155°C, но для продления срока службы рекомендуется поддерживать рабочую температуру обмоток на 20-30°C ниже максимально допустимой. При правильной установке, смазке подшипников и отсутствии перегрузок по току, срок службы электродвигателя BA 160M2 составляет 15-20 лет при наработке до 60 000 часов.
Благодаря взрывозащищенному исполнению, электродвигатель BA 160M2 находит применение во множестве опасных отраслей. В нефтегазовой промышленности он приводит в действие насосы для перекачки нефтепродуктов, газа и химических реагентов на добывающих и перерабатывающих заводах, а также вентиляторы систем вентиляции. В химической промышленности он используется для привода мешалок реакторов, компрессоров и другого оборудования, работающего с летучими соединениями.
В горнодобывающей отрасли этот взрывозащищенный двигатель устанавливается на вентиляторы главного проветривания, конвейеры и насосы в шахтах, где возможно выделение метана и угольной пыли. Он также востребован на предприятиях металлургии и машиностроения в окрасочных цехах и участках, где используются легковоспламеняющиеся растворители. В ЖКХ и на предприятиях строительной индустрии моторы типа BA 160M2 могут применяться для привода насосов на станциях перекачки сточных вод или топлива, где существует риск образования взрывоопасных паров.
Интеграция взрывозащищенного электродвигателя BA 160M2 в концепцию Industry 4.0 открывает новые возможности. Оснащённый датчиками температуры и вибрации, подключёнными к ПЛК через искробезопасные барьеры, такой двигатель становится элементом системы предиктивной аналитики. Мониторинг его состояния в реальном времени, дистанционное управление через IoT-платформы и интеграция с коллаборативными роботами (коботами) для обслуживания опасных зон позволяют не только предотвращать аварии, но и оптимизировать энергопотребление и графики техобслуживания.
Продлить срок службы взрывозащищенного электродвигателя BA 160M2 позволяет регулярное сервисное обслуживание. Оно включает в себя периодическую проверку состояния подшипников, их очистку и замену смазки, контроль сопротивления изоляции обмоток мегомметром, затяжку резьбовых соединений корпуса и клеммной коробки, а также очистку внешних поверхностей от пыли и загрязнений.
Быстрее всего изнашиваются подшипниковые узлы и уплотнительные элементы (сальники, прокладки) на валу. Признаками необходимости вмешательства являются повышенный шум, вибрация или нагрев подшипников. Важно помнить, что любой ремонт, связанный со вскрытием взрывонепроницаемой оболочки электродвигателя BA 160M2, должен проводиться специализированной организацией, имеющей право восстановления взрывозащиты, с последующей проверкой и выдачей сертификата.
Для оперативного технического обслуживания и ремонта рекомендуется заказывать ремонтный комплект (ЗИП) для электродвигателя BA 160M2. Его типовой состав включает в себя быстроизнашиваемые элементы: комплект подшипников (опорных), манжеты (сальники) уплотнения вала, комплект уплотнительных прокладок для разъёмов корпуса и клеммной коробки, термодатчики (термосопротивления), а также крепёжные элементы для повторной сборки. Заказать оригинальный ЗИП для взрывозащищенного мотора вы можете у нашего менеджера.
Кроме модели BA 160M2, для схожих условий эксплуатации могут применяться другие исполнения взрывозащищенных двигателей, различающиеся по мощности, частоте вращения, способу монтажа и типу взрывозащиты. В качестве аналогов или вариантов выбора можно рассмотреть:
1. Взрывозащищенный двигатель АИМ 160М2 в оболочке Exd — аналог с близкими характеристиками.
2. Электродвигатель ВА 132M4 (11 кВт, 1500 об/мин) для механизмов с меньшей мощностью.
3. Исполнение ВА 160M2 на лапах (IM1081) для настенного монтажа.
4. Двигатель ВА 160L2 (22 кВт, 3000 об/мин) для приводов с повышенной мощностью.
5. Исполнение с фланцевым креплением (IM3001) для соосного соединения с насосом или редуктором.
| Элемент кода | Расшифровка обозначения BA 160M2 |
|---|---|
| B | Серия взрывозащищенных двигателей (общепромышленная серия) |
| A | Асинхронный тип (может отсутствовать в маркировке) |
| 160 | Высота оси вращения вала (в мм), определяющая габаритный размер |
| M | Установочный размер по длине сердечника (средняя длина) |
| 2 | Количество полюсов: 2 полюса = синхронная частота 3000 об/мин |
Выбор взрывозащищенного электродвигателя BA 160M2 — это инвестиция в безопасность и непрерывность производства. Его применение сводит к минимуму риск дорогостоящих простоев из-за внезапной остановки по причине выхода из строя привода в опасной зоне. Высокий КПД двигателя приводит к прямой экономии электроэнергии. А его повышенный ресурс и ремонтопригодность увеличивают общую окупаемость (ROI) технологической линии, защищая капитальные вложения предприятия на долгие годы.

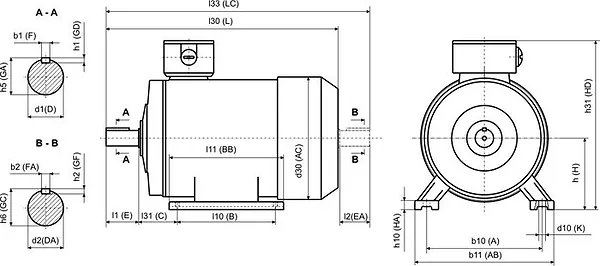

Габаритные размеры корпуса электродвигателя BA 160M2 составляют 490 мм в высоту, 740 мм в длину и 340 мм в ширину. Основным типом присоединения к раме или фундаменту является монтаж на опорные лапы с отверстиями под крепёжные болты. Также доступно исполнение комбинированного крепления «лапы + фланец» (IM2001), где на торцевой стороне корпуса предусмотрен фланец диаметром 350 мм с посадочными отверстиями для жёсткой соосной стыковки с насосом или муфтой.
Выходной вал двигателя имеет диаметр 42 мм и стандартные размеры шпоночного паза для установки полумуфты или шкива. Такие габариты и исполнения позволяют производить замену общепромышленных двигателей на взрывозащищенный мотор BA 160M2 в условиях ограниченного монтажного пространства на действующем оборудовании, практически без переделки основы.
Электродвигатель ВА 160M2 У2.5 IP55 — взрывозащищенный двигатель в климатическом исполнении У2.5 для умеренного климата, степень защиты IP55.
Электродвигатель BA 160M2 IM2001 — исполнение с комбинированным креплением (лапы + фланец) для непосредственной соосной установки на насос.
Модель BA 160M2 1ExdIIBT4 — полное указание типа взрывозащиты для заказа в спецификацию опасного объекта.
Электродвигатель BA 160M2 идеально адаптирован к сложным условиям промышленных предприятий России и стран СНГ. Его климатические исполнения (У, УХЛ, Т) предусматривают стабильную работу в широком диапазоне температур от суровых зим до жаркого лета. Конструкция устойчива к нестабильностям питающего напряжения, характерным для некоторых удаленных районов. Кроме того, двигатель совместим с требованиями местных норм ПБ и ПУЭ, что делает его готовым к сертификации и быстрому вводу в эксплуатацию на любом объекте.
Электродвигатель BA 160M2 способен работать в экстремальных условиях, включая низкие температуры до –50°С (для исполнения ХЛ). Его конструкция, материалы и смазка подшипников подобраны для таких режимов. Ключевым требованием является использование соответствующих марок морозостойкого масла для подшипников качения.
Еще одним аспектом экстремальности является работа в запыленной или химически агрессивной атмосфере. Высокая степень защиты IP54/IP55 гарантирует, что внутрь оболочки не проникнет пыль или струи воды, которые могли бы нарушить изоляцию или вызвать коррозию. Возможность замены подшипников и уплотнений позволяет проводить восстановительный ремонт непосредственно на месте эксплуатации, минимизируя простой дорогостоящего основного оборудования.
Теоретически взрывозащищенный электродвигатель BA 160M2 мог бы пригодиться и на Марсе, где атмосфера состоит преимущественно из углекислого газа, а давление в 160 раз ниже земного. Его взрывонепроницаемая оболочка, герметично изолирующая внутренние процессы, стала бы отличной защитой от разреженной марсианской среды, сохраняя внутри необходимое давление и состав атмосферы для охлаждения. А его термостойкость и способность работать в широком диапазоне температур (–50°C…+40°C) хорошо вписываются в суровые марсианские условия. На Луне же, в условиях вакуума, его главным козырем стала бы именно эта абсолютная герметичность и надежность изоляции.
Какое напряжение питания у электродвигателя BA 160M2?
Электродвигатель BA 160M2 рассчитан на работу от трехфазной сети переменного тока напряжением 380 Вольт, частотой 50 Гц.
Можно ли регулировать частоту вращения вала у этого двигателя?
Нет, данный электродвигатель BA 160M2 не предусматривает изменение частоты вращения в базовом исполнении. Это асинхронный двигатель с короткозамкнутым ротором, его скорость определяется частотой питающей сети и количеством полюсов (3000 об/мин).
Как осуществляется доставка электродвигателя BA 160M2?
Мы осуществляем доставку взрывозащищенных электродвигателей BA 160M2 по всей территории России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан и Туркменистан. Подробности уточняйте у менеджера.
Что означает маркировка взрывозащиты 1ExdIIBT4?
Это означает: 1 — уровень взрывозащиты (особовзрывобезопасное), Ex — взрывозащищенное оборудование, d — тип защиты «взрывонепроницаемая оболочка», IIB — оборудование для сред с газами группы IIB (пропан, этилен), T4 — температурный класс, максимальная температура поверхности корпуса не превысит +135°C.
Выбирая у нас Гидромаш, вы получаете возможность купить оригинальный взрывозащищенный электродвигатель BA 160M2 от надежного поставщика с официальной гарантией 12 месяцев. Мы предлагаем конкурентоспособную цену и обеспечиваем возможность быстрой отгрузки со складов в ключевых логистических хабах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наша собственная служба логистики организует быструю и бережную доставку оборудования в любой регион России и страны СНГ. Закажите электродвигатель BA 160M2 прямо сейчас — наш менеджер рассчитает стоимость и сроки поставки под вашу задачу.
